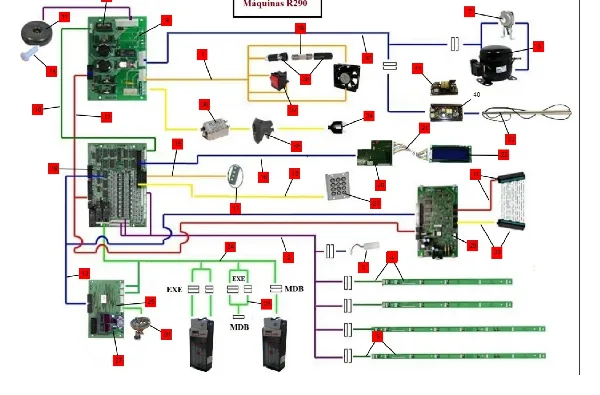

Despiece Azkoyen Palma HZ

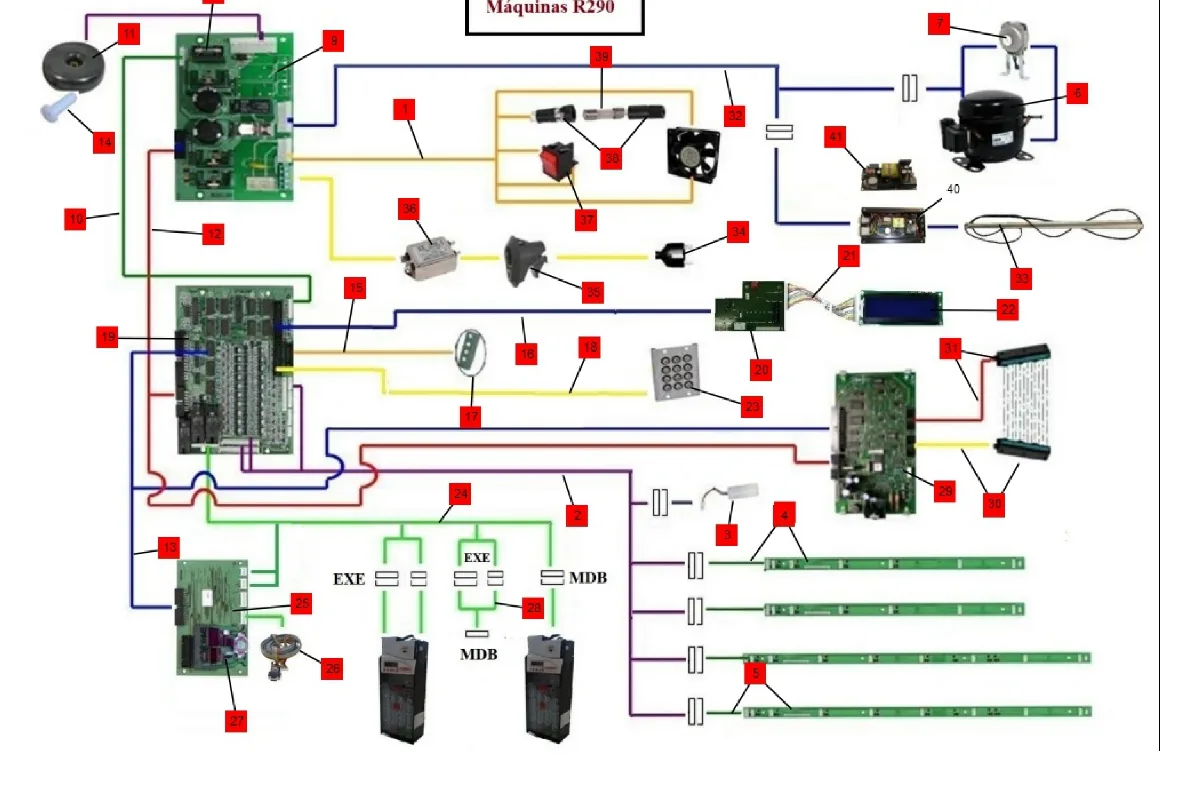

Lámina 1

Lámina 1 de 9

14 30 36 101235 22 1931 16 23 172413

Piezas de esta lámina

1 MAZO INTERRUPTOR FILTRO HUSILLOS R290
2 MAZO INTERF. BALDAS PALMA H R R290
3 CTO. MAZO SONDA T PALMA H R290
4 CTO. TARJETA BALDA 6 TROPICALIZADA R290
5 CTO. TARJETA BALDA 8 TROPICALIZADA R290
6 COMPRESOR HUAYI NUY70RAa
7 CTO. VENTILADOR GRUPO PALMA R290
8 FUSIBLE TEMPORIZADO TIPO "T" 6,3A
9 TARJETA POTENCIA PALMA
9 TARJETA POTENCIA PALMA 240V
10 MAZO CONTROL RELES GF.
11 CTO. TRANSFORMADOR PALMA
12 MAZO BUS ALIMENTACION PALMA
13 MAZO BUS CONTROL PALMA
14 CASQUILLO TRANSFORMADOR
15 MAZO PULSADORES PALMA
16 MAZO DISPLAY PALMA
17 CJTO.CAJA DE PROGRAMACION
18 MAZO INTERF.CAJA PROGRAM.
19 TARJETA ENTRADA SALIDA HUSILLO
20 TARJETA NUEVA DISPLAY PALMA HUSILLOS AZ
21 MAZO CONEXION DISPLAY LCD
22 DISPLAY LCD CON CONECTOR 16X2 (AV 99X24)
23 CTO. TECLADO PALMA
24 MAZO INTERF. BALDAS PALMA H R
25 CTO.TARJETA FLASH 5206+RAM
25 TAR. CONTROL COMUN FLASH 5206E
26 MAZO RS232 PC-CONTROL COMUN
27 TARJETA MEMORIA DATOS
28 MAZO ADAPTADOR ALIMENTACION MDB-EXE
29 TARJETA CONTROL NUEVO IDETECT
30 CTO.TARJ.DETEC.LADO BISAG.PALH
31 CTO.TARJ.DETEC.LADO MONED.PALH
32 MAZO G.F. E ILUM. SUP. PALMA H
33 CTO. MAZO ILUMINACION LED PALMA 24V
34 MAZO MANGUERA PALMA FILTRO
34 MAZO MANGUERA PALMA FILTRO GB.
34 MAZO MANGUERA PALMA FILTRO aus
34 MAZO MANGUERA PALMA FILTRO ZA.
35 SUJETACABLES ITW 0163-010-10
36 RFI FILTRO X-Y 10A 250V
37 INTERRUPTOR IL-902AN/220V.ROJO
38 PORTAF.WICKMANM 19823+19837
39 FUSIBLE TEMPORIZADO TIPO T 10A
41 FUENTE ALIMENTACIÓN+24V 60W

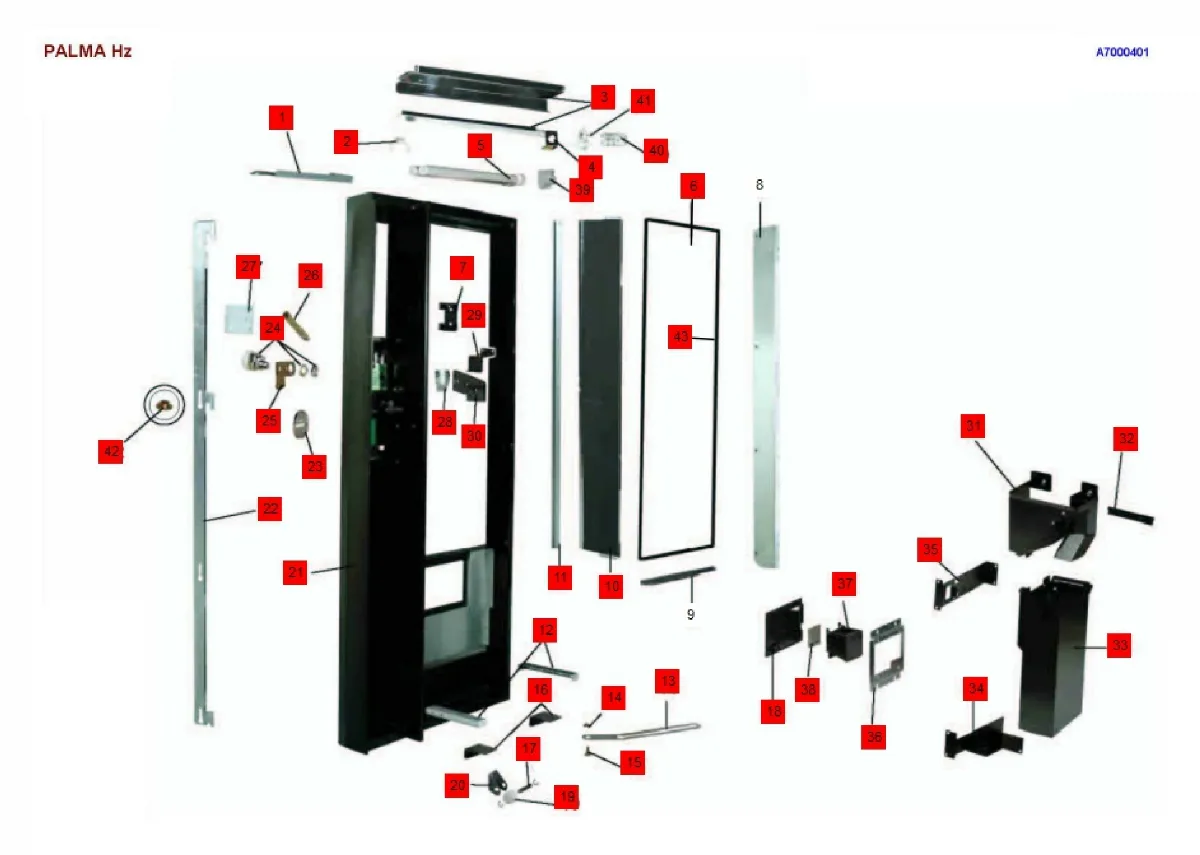

Lámina 2

Lámina 2 de 9

27 262542 233620

Piezas de esta lámina

1 DESAGÜE SUPERIOR PALMA Z
2 SOPTE.FLUORESC.BJB 26726015050
3 CTO.SPTE.FLUORESCENTE GR.HZ
3 CTO.SPTE.FLUORESCENTE PQ. HZ
3 CTO.SPTE.FLUORESCENTE GR.MZ
4 SOPORTE FLUORESCENTE 30W B5
5 FLUORESC.PL-L PRO 36W/840 4P
6 CRISTAL DOBLE GR. PALMA Z
6 CRISTAL DOBLE PQ. PALMA Z
6 CRISTAL DOB.GR. PALMA HZ87 CON ARGON
7 SOP. CAJA PROGRAMACION
10 SUBC.EMBELLECEDOR IZD.HZ
11 BRIDA IZDA.CRISTAL PALMA Z
12 SOPTE. CAJON PALMA MZ
13 BIELA APERTURA PALMA
14 TUER.HEX.AUTOBL. DIN985 M5 BL
15 TORNILLO PIVOTE PUERTA
16 SOPTE DCHO.ELECTRÓNICA H/M NEG
17 EJE RESBALON RUEDA B6-G
18 MARCO CAJETIN
18 MARCO SIN ABRIDOR
18 MARCO SIN ABRIDOR NEGRO
19 RUEDA RESBALON
20 SOPORTE RESBALON B6-G.
21 SUBC.PUERTA GR. PALMA Z
21 SUBC. PUERTA PQ PALMA Z NEGRO
21 SUBC. PUERTA GRANDE PALMA Z II NEGRO
22 CTO.BARRA CIERRE PALMA Z
22 CTO. BARRA DE CIERRE PALMA Z II
23 ESCUDO ENTRADA MONEDAS
24 CERRAJA STS 623.093
24 CERRAJA STS 623.091 SUELTA
24 CERRAJA STS 623093 CROMADA P
24 CERRADURA AMA. CIH 862600008417
24 CERRAJA STS 62305000413 LL.IGUALES 52312
25 MANIVELA CIERRE PAL.ANTI-PALAN
26 SUBC.BIELA CIERRE CINCADA
27 SUPLTO. BARRA DE CIERRE
28 EMBOCADURA
29 SOPTE. GUIAMONEDAS ENTRADA
30 GUIAMONEDAS ENTRADA PALMA Z
31 SUBC.GUIAMON.RECUP.PALMA Z
31 SUB. GUIAMONEDAS DEV. PALMA Z II NEGRO
32 DEFLECTOR GUIAMONEDAS RECUPER.
33 SUBC. HUCHA
34 SOPTE. HUCHA PALMA Z
35 SOPTE. SUP. HUCHA PALMA Z
36 SOP.CAJETIN RECUPERACION
37 CAJETIN RECUPERACION PALMA
37 CAJETIN RECUPERACION
38 VAIVEN
38 VAIVEN CHAPA
39 PORTAFLUORESCENTE
40 CEBADOR 22-65W 220-240V
41 PORTACEBADOR BSB 26.514.500050
42 CASQUILLO GUIA CIERRE
43 PROTECTOR CRISTAL NEGRO PAL.Z

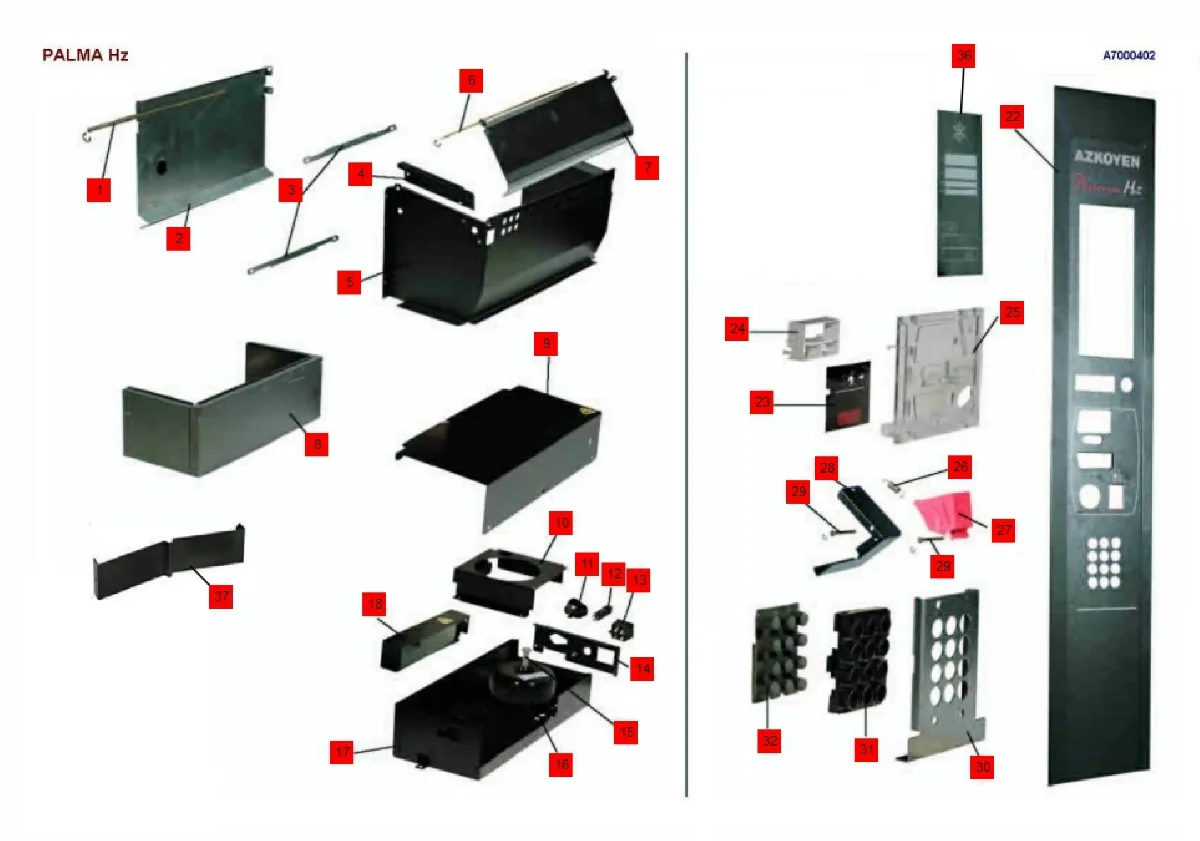

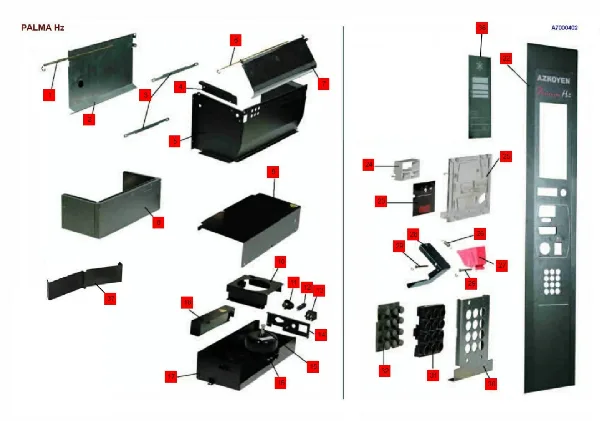

Lámina 3

Lámina 3 de 9

326 2911 29 1215 32 31

Piezas de esta lámina

1 EJE VAIVEN GRPALMA Z
1 EJE VAIVEN PQPALMA Z
2 SUBC.VAIVEN GR PALMA HZ
2 SUBC.VAIVEN PQ PALMA HZ
3 BIELAANTIRROBO PALMA Z
4 SOPTE.iDETECT LADO BISAG.HZ MZ
5 ANTIRROBO HZ GRANDE iDETECT
5 ANTIRROBO HZ PEQ. iDETECT
6 EJE VAIVEN ANTIRROBO GR HZ
6 EJE VAIVEN ANTIRROBO PQ HZ
7 VAIVEN ANTIRROBO PALMA HZ GR.
7 VAIVEN ANTIRROBO PALMA HZ PQ.
8 SUBC. CAJON GRANDE PALMA Z
8 SUBC. CAJON PEQUEÑO PALMA Z
9 TAPA CAJON ELECTRONICA M/H NEG
10 TAPA TRANSFORMADOR NEGRA
11 SUJETACABLES ITW 0163-010-10
12 PORTAF.WICKMANM 19823+19837
13 INTERRUPTOR IL-902AN/220V.ROJO
14 SUBC.SOPORTE INTERRUPTOR PALMA
15 CASQUILLO TRANSFORMADOR
16 CTO. TRANSFORMADOR PALMA
17 SUB. CAJA ELECTRONICA NEGRA
18 SOPORTE REACTANCIA NEGRO 9005
22 SUB.PANEL PALMA HZ NEGRO
22 SUB. PANEL PALMA Z II GRIS
23 ROTULO MONEDAS PALMA Z
24 VISOR DISPLAY
24 VISOR DISPLAY PALMA II
25 CTO.PANEL DISPLAY PALMA HUSILL
26 MUELLE LENGUETA AGOTADO
27 BOTON DE RECUPERACION MINI
28 CHAPA RECUPERACION PALMA Z
29 EJE PANEL
30 TOPE TECLADO
31 GUIA TECLADO
32 MEMBRANA TECLADO
36 FRONTAL ETIQUETA GENERAL
36 FRONTAL ETIQUETA GENERAL GRIS ALUM
36 CTO.FRONT.ETIQ.GEN.PAL.NEGRA C
36 CTO. FRONTAL LECTOR BILLETES
36 CTO. FRONTAL LECTOR BILLETES GRIS
37 BASE CAJON BOTELLAS HZ 87
37 BASE CAJON BOTELLAS HZ70

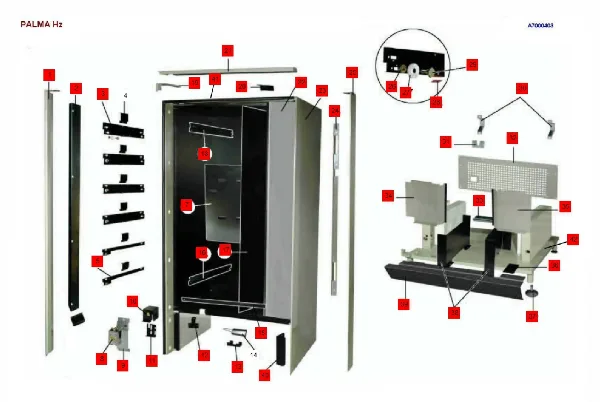

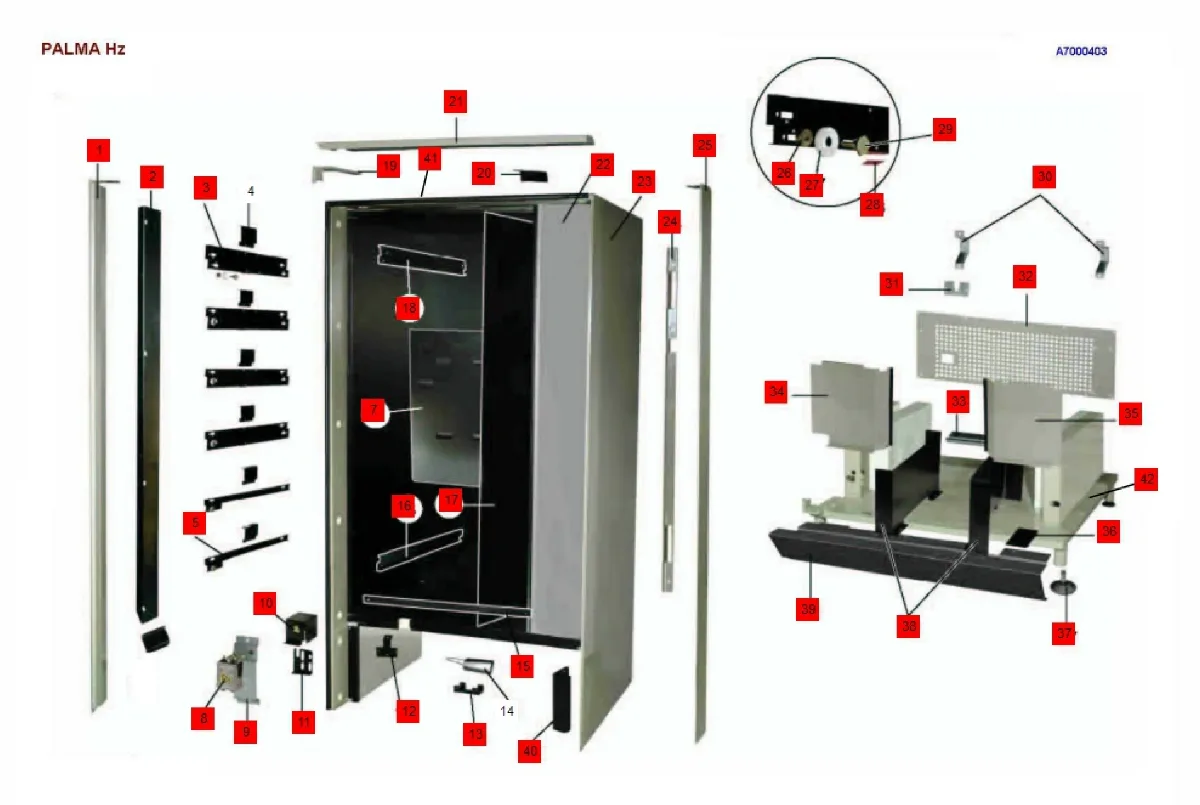

Lámina 4

Lámina 4 de 9

303613

Piezas de esta lámina

1 SUBC.ANTIPALANCA DCHO PALMA Z
2 DEFLECTOR MUEBLE PALMA Z
3 CTO.GUIA BALDA SUP.DCHO PAL.Z
5 CTO.GUIA BALDA INF.DCHO HZ
7 DIFUSOR AIRE HUSILLOS
8 FILTRO DE RED PREFILTER FF-6Z
9 SOPORTE FILTRO
10 TAPA CONECTORES HUSILLOS
11 SOP. CONECTORES CUBA HUSILLOS
12 TAPA TUBO Y CABLE PALMA
13 SOP. CAJA PROGRAMACION
15 TRAVESAÑO G.FRIO PALMA GR HZ
15 TRAVESAÑO G.FRIO PALMA PQ HZ
16 CTO.GUIA BALDA INF.IZDO HZ
17 TABIQUE IZDO. PALMA GR. HZ
17 TABIQUE IZDO. PALMA PQ. HZ
18 CTO.GUIA BALDA SUP.IZDO PAL.Z
19 SUBCTO.BISAGRA SUPERIOR MUEBLE
20 TOPE CERRADURA SUPERIOR NEGRO
21 SUBC.ANTIPALANCA SUP.GRANDE
21 SUBC.ANTIPALANCA SUP.PEQ.NEGRO
22 SUBC.PUERTA INTERIOR PALMA Z
23 CTO.MUEBLE GR PALMA HZ NEGRO
23 SUBC.MUEBLE INY PEQUEÑO HZ NEG
24 TOPE CERRADURA SUPERIOR NEGRO
25 SUBC.ANTIPALANCA IZDO PALMA Z
26 SUPLEMENTO RUEDA RESBALON
27 RUEDA RESBALON
28 TOPE LIMITADOR PROFUNDIDAD
29 EJE RUEDAS BALDA
30 SEPARADOR PARED
31 SOP. CONECTORES CUBA HUSILLOS
32 TAPA RESPALDO MUEBLE GR.PAL.Z
32 TAPA RESPALDO MUEBLE PQ.PAL.Z
33 BRIDA GRUPO DE FRIO
34 CIERRE DCHO.PEQ.GRUPO DE FRIO
34 CIERRE DCHO.GRAN.GRUPO DE FRIO
35 CIERRE IZDO.PEQ.GRUPO DE FRIO
35 CIERRE IZDO.GRAN.GRUPO DE FRIO
36 RESBALON MUEBLE
37 CTO.NIVELADORNEGRO
38 TAPA CONTRAPESO GRANDE
38 TAPA CONTRAPESO PEQUEÑA
39 ZOCALO MUEBLE GRANDE NEGRO
39 ZOCALO MUEBLE PEQUEÑO NEGRO
40 TOPE CERRADURA INFERIOR NEGRO
41 CTO.SUPLEMENTO TECHO
42 SUBC.BASE MUEBLE H/M 70 NEGRO

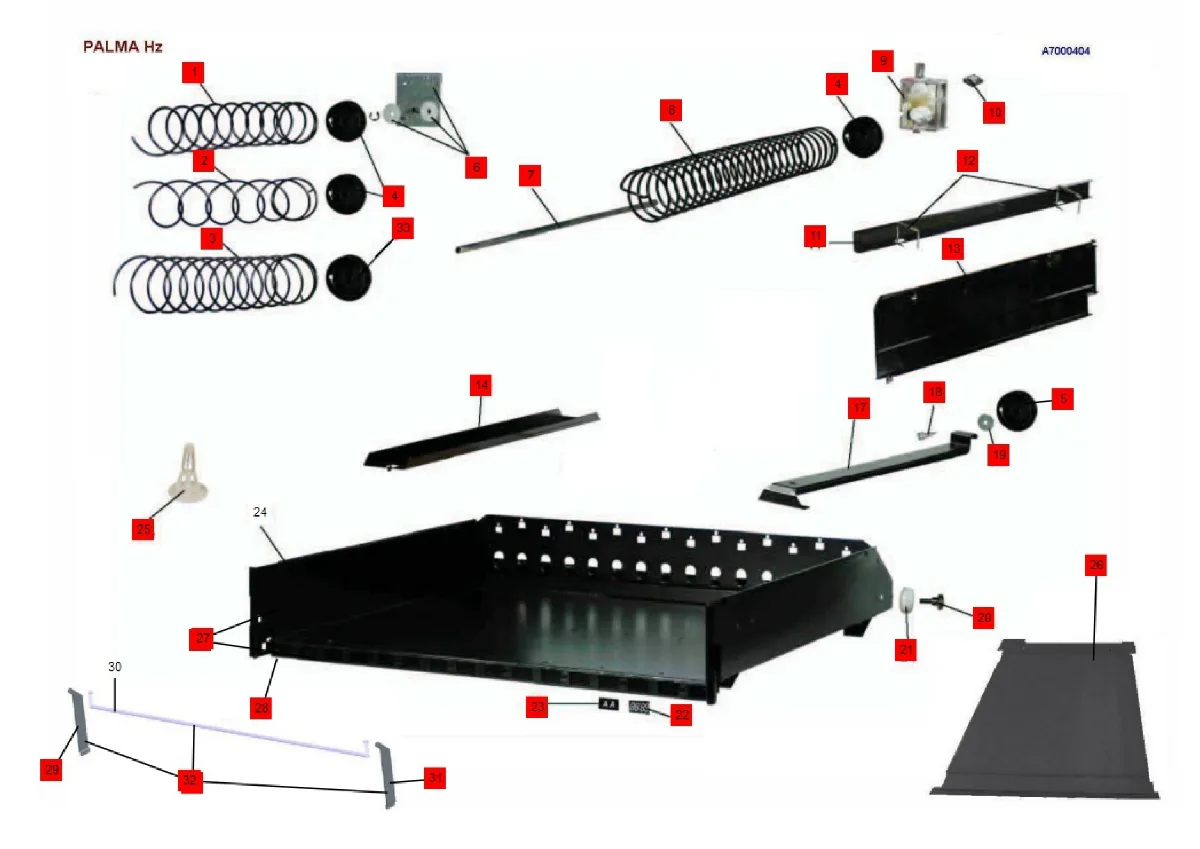

Lámina 5

Lámina 5 de 9

633523229

Piezas de esta lámina

1 HUSILLO 65C 40 NEGRO
1 HUSILLO 65C 50 NEGRO
1 HUSILLO 65C 60 NEGRO
1 HUSILLO 65X25 C NEGRO
1 HUSILLO 65C 30 NEGRO
1 HUSILLO 65X35 C NEGRO
2 HUSILLO 78 35NEGRO
2 HUSILLO 78 45 NEGRO
2 HUSILLO 78 55 NEGRO
3 HUSILLO 65 20 NEGRO
3 HUSILLO 65 25 NEGRO
3 HUSILLO 65 30 NEGRO
3 HUSILLO 65 35 NEGRO
3 HUSILLO 65 40 NEGRO
3 HUSILLO 65 50 NEGRO
3 HUSILLO 65 60 NEGRO
3 HUSILLO 65 85 NEGRO
4 GUIA HUSILLO 65 (SPIRAL END CUP)
4 GUIA HUSILLO 65 CORTO
5 GUIA HUSILLO 65 CORTO
6 CTO.TRANSM.HUSILLO CONTRAR.BP
7 DIVISOR HUSILLO
8 HUSILLO 65D 20 NEGRO
8 HUSILLO 65x30 D-GR. NEGRO
9 CTO. REDUCTORA HUSILLOS
10 TARJETA MICRO FIN CARRERA PALM
11 REGULADOR LATERAL PRODUCTO
12 SOPORTE REGULADOR LATERAL
13 TABIQUE SEPARADOR NEGRO
13 TABIQUE LATAS-BOTELLAS H
13 CTO.TABIQUES BOTES NEGRO
14 GUIA INFERIOR HUSILLO LARGO
17 SOPORTE BOTES-BOTELLAS H
18 TORN. ALOM. PARA PLÁSTICOS 4x10
19 TOPE SOPORTE BOTES
20 EJE RUEDAS BALDA
21 RUEDA RESBALON
22 ROTULO PRECIO PALMA
23 ROTULOS DE PRODUCTO PALMA
25 PILARETE CRLCBSRE-4-01
26 SEPARADOR 2 TEMP. BALDA 8C
26 SEPARADOR 2 TEMP. BALDA 6C
27 CTO. BALDA REFUERZO+PERFIL 8 CANALES
27 CTO. BALDA REFUERZO+PERFIL 6 CANALES
28 REFUERZO INFER.BALDA 8 CANALES
28 REFUERZO INFER.BALDA 6 CANALES
28 REFUERZO INFER.BALDA 4 CANALES
29 SOPORTE DERECHO PENDULO H
31 SOPORTE IZQUIERDO PENDULO H
32 CTO. PENDULO 6 CANALES H
33 GUIA HUSILLO 78

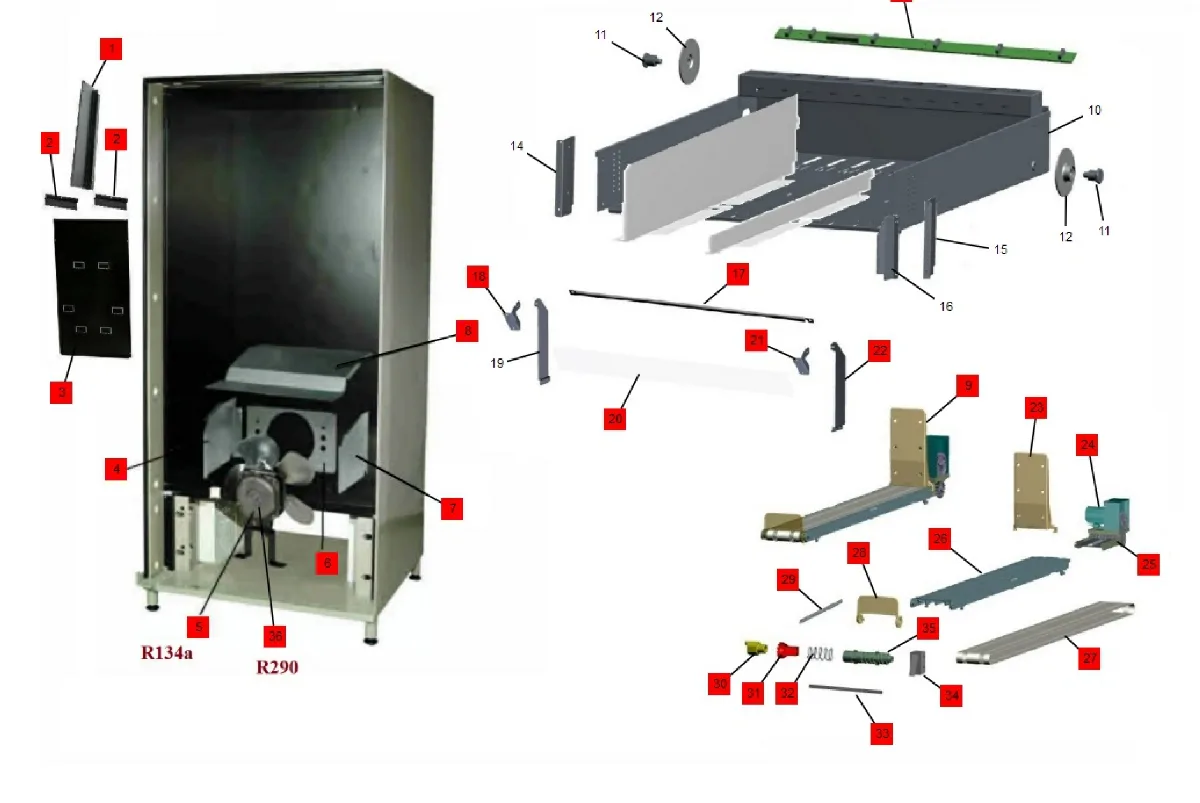

Lámina 6

Lámina 6 de 9

Piezas de esta lámina

1 CONDUCTO AIRE 2 TEMP. NEGRO
2 TAPA SUP. DIFUSOR NEGRA
3 DIFUSOR AIRE HUSILLOS
4 LAT.DCHO.COLECTOR ASPIRAC.
5 CTO.MOTOR VENTILADOR
6 TABIQ.SEPARADOR AIRE PAL.H BP
7 LAT.IZDO.COLECTOR ASPIRAC.
8 TAPA COLECTOR ASPIRAC.PAL.H BP
9 CTO. CINTA
9 CTO CINTA CP R290
13 TARJETA BALDA 6 TROPICALIZADA
13 TARJETABALDA 8 TROPICALIZADA
17 REFUERZO PENDULO
18 LATERAL DCH. PENDULO
20 PENDULO
21 LATERAL IZQ PENDULO
22 SOPORTE PENDULO IZQUIERDO
23 EMPUJADOR DE CORREA
24 CTO. REDUCTORA CINTAS
25 CTO. MOTOR CINTA
26 APOYO PRINCIPAL CORREA
27 CINTA
28 VAIVEN CIERRE CINTA
29 MUELLE BLOQUEO TRAMPILLA
30 EMBRAGUE
31 RODILLO ARRASTRE
32 MUELLE TRINQUETE
33 EJE CONDUCTOR
34 MICRO OMRON D2F-L
35 RUEDA CONDUCTORA
36 CTO. VENTILADOR PALMA R290

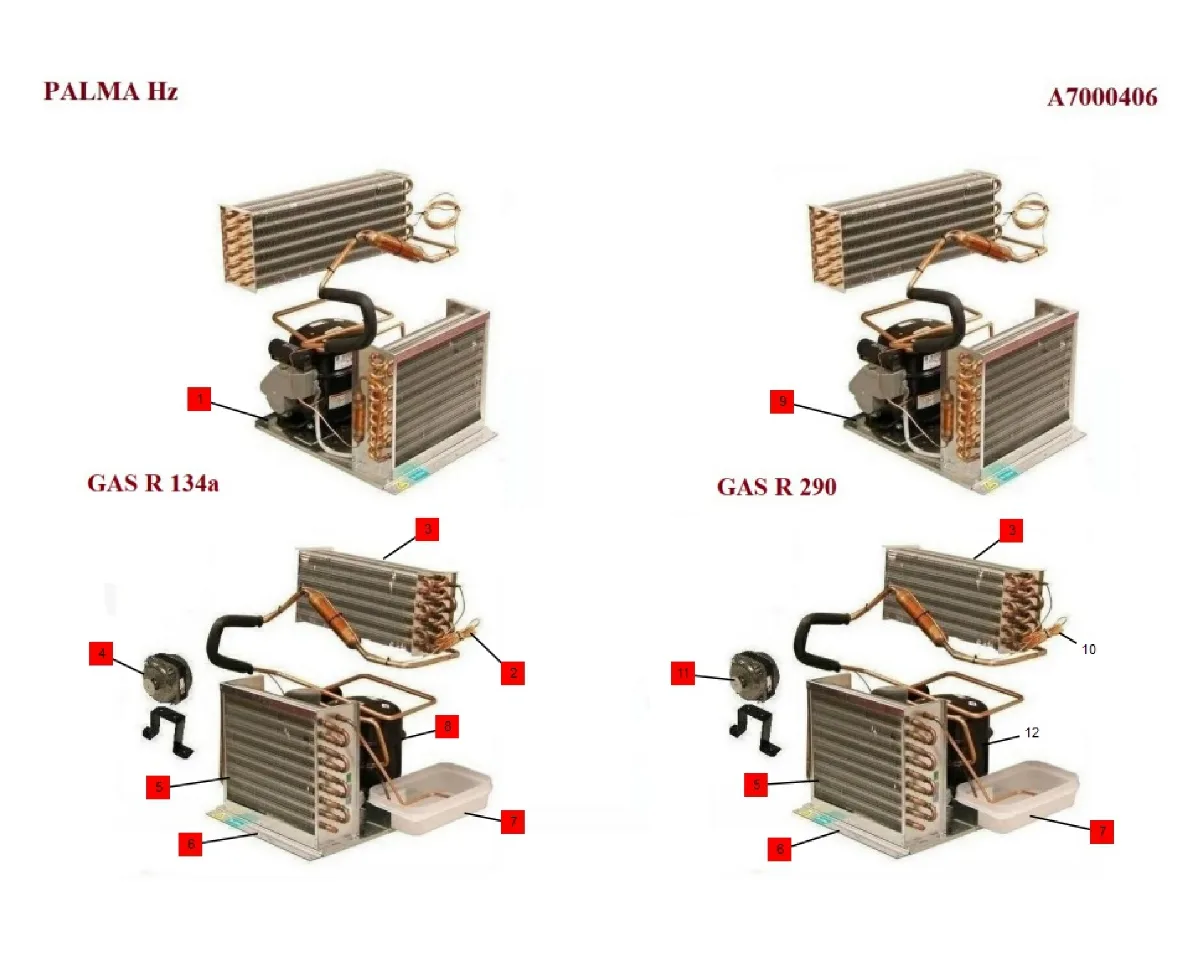

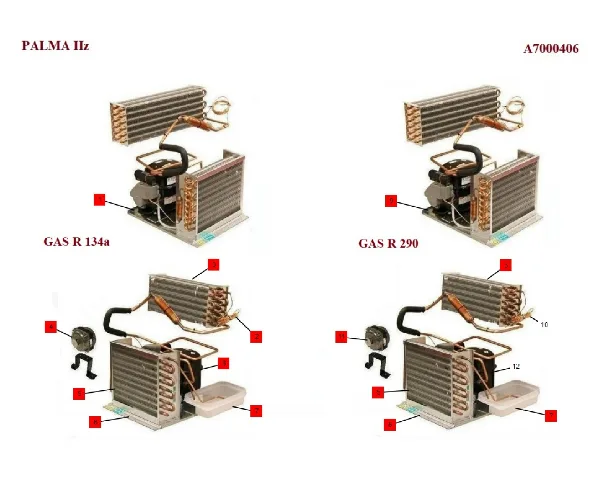

Lámina 7

Lámina 7 de 9

13 38

Piezas de esta lámina

1 CTO.GRUPO FRIO PALMA
2 CAPILAR PALMA
3 EVAPORADOR PALMA
4 CTO.MOTOR VENTILADOR N-7
5 CONDENSADOR CAT 9X3
6 SUBCTO.BASE GRUPO DE FRIO
7 BANDEJA ARAVEN 3027 2,8 L.
8 CTO.GRUPO FRIO PALMA
9 CTO GRUPO FRIO PALMA R290 220V 50HZ
11 CTO. VENTILADOR GRUPO PALMA R290

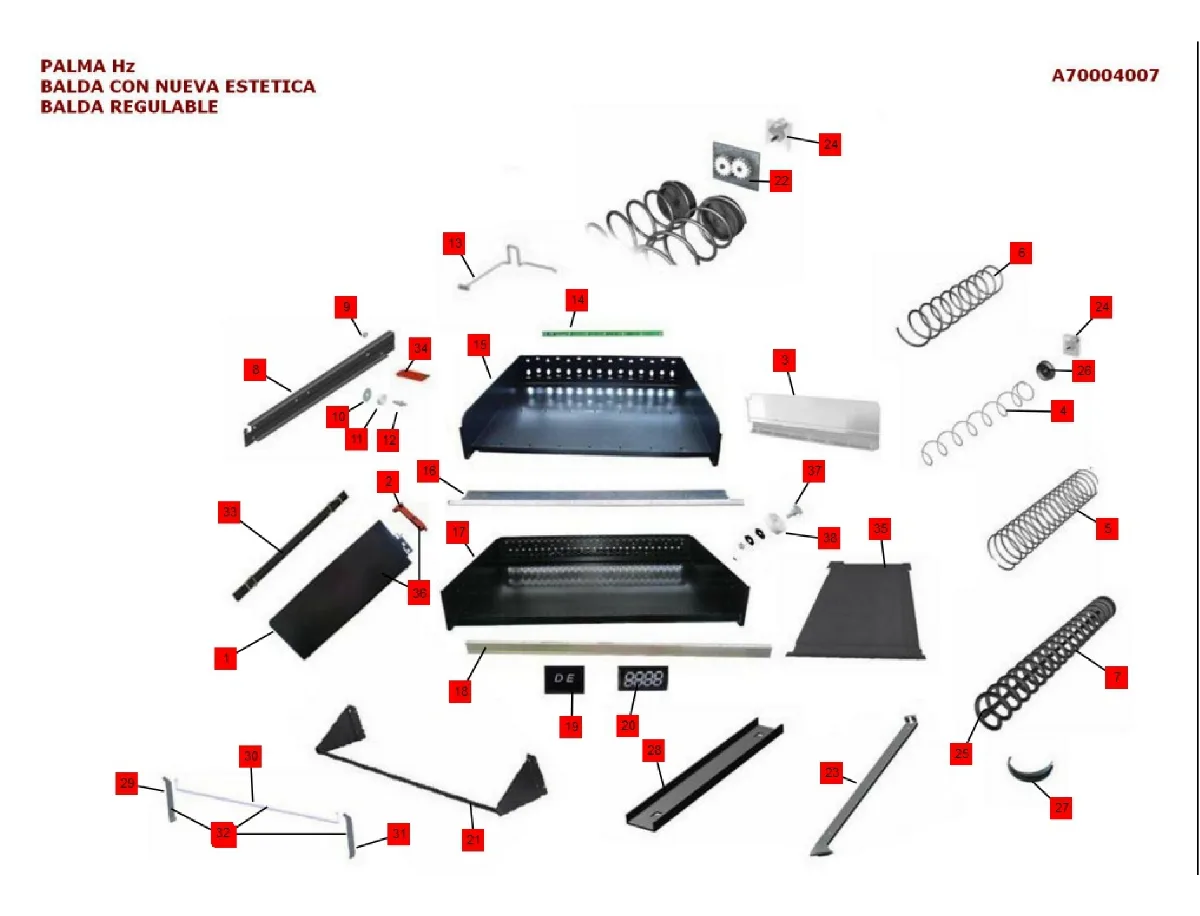

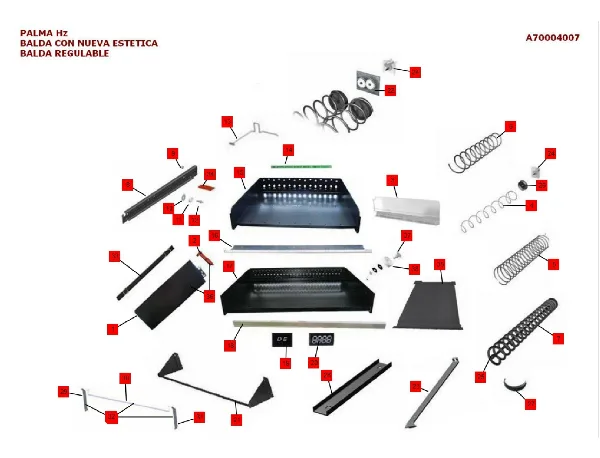

Lámina 8

Lámina 8 de 9

22 132419

Piezas de esta lámina

1 TABIQUE SANDWICH
2 GATILLO TABIQUE
3 TABIQUE SEPARADORGR. TRANSP.
3 TABIQUE BOTES-BOTELLAS H TRANSP.
4 HUSILLO 78 35NEGRO
4 HUSILLO 78 45 NEGRO
4 HUSILLO 78 55 NEGRO
4 HUSILLO 78 65 NEGRO
4 HUSILLO 78x85 GR. NEGRO
5 HUSILLO 65 20 NEGRO
5 HUSILLO 65 25 NEGRO
5 HUSILLO 65 30 NEGRO
5 HUSILLO 65 35 NEGRO
5 HUSILLO 65 40 NEGRO
5 HUSILLO 65 50 NEGRO
5 HUSILLO 65 60 NEGRO
5 HUSILLO 65 85 NEGRO
5 HUSILLO 65-776 LATAS
6 HUSILLO 65C 40 NEGRO
6 HUSILLO 65C 50 NEGRO
6 HUSILLO 65C 60 NEGRO
6 HUSILLO 65X25 C NEGRO
6 HUSILLO 65C 30 NEGRO
6 HUSILLO 65X35 C NEGRO
6 HUSILLO 65C 85 NEGRO
7 HUSILLO 65D 20 NEGRO
7 HUSILLO 65x30 D-GR. NEGRO
8 CTO.GUIA BALDA SUP.DCHO PAL.Z
8 CTO.GUIA BALDA SUP.IZDO PAL.Z
8 CTO.GUIA BALDA INF.DCHO HZ
8 CTO.GUIA BALDA INF.IZDO HZ
9 TUER.HEX.AUTOBL. DIN985 M5 BL
10 SUPLEMENTO RUEDA RESBALON
11 RUEDA RESBALON
12 EJE RUEDAS BALDA
13 MAZO BALDA HUSILLOS
14 TARJETA BALDA 6 TROPICALIZADA
14 TARJETABALDA 8 TROPICALIZADA
15 BALDA 8 CANALES PERFIL
15 BALDA 6 CANALES PERFIL
16 REFUERZO INFERIOR BALDA 8C PERFIL
16 REFUERZO INFERIOR BALDA 6C PERFIL
17 SUB. BALDA REGULABLE 8 CANALES
17 SUB. BALDA REGULABLE 6 CANALES
18 FRONTAL BALDA 8 CANALES PLASTICO
18 FRONTAL BALDA 6 CANALES PLASTICO
18 FRONTAL BALDA 8 CANALES CHAPA
19 HOJA DE RÓTULO SELECCION PROD. PALMA II
20 ROTULO DE PRECIO PALMA - MISTRAL
21 SUBC.VARILLA BOTELLAS 8 CANALES
21 SUBC.VARILLA BOTELLAS 6 CANLES
22 CTO.TRANSM.HUSILLO CONTRAR.BP
23 SOPORTE BOTES-BOTELLAS H
24 CTO. REDUCTORA HUSILLOS
25 DIVISOR HUSILLO
26 GUIA HUSILLO 78
26 GUIA HUSILLO 65 (SPIRAL END CUP)
26 GUIA HUSILLO 65 CORTO
27 EMPUJADOR PRODUCTO NEGRO
27 EMPUJADOR PRODUCTO CONTRARIO
27 EMPUJADOR PRODUCTO 78
28 GUIA INFERIOR HUSILLO LARGO
29 SOPORTE DERECHO PENDULO H
30 PENDULO 6 CANALES
31 SOPORTE IZQUIERDO PENDULO H
32 CTO. PENDULO 6 CANALES H
33 CTO.REGULADOR LATERAL PRODUCTO
34 TOPE LIMITADOR PROFUNDIDAD
35 SEPARADOR 2 TEMP. BALDA 8C
35 SEPARADOR 2 TEMP. BALDA 6C
36 CTO. TABIQUE SANDWICH
37 EJE RUEDAS BALDA
38 RUEDA RESBALON

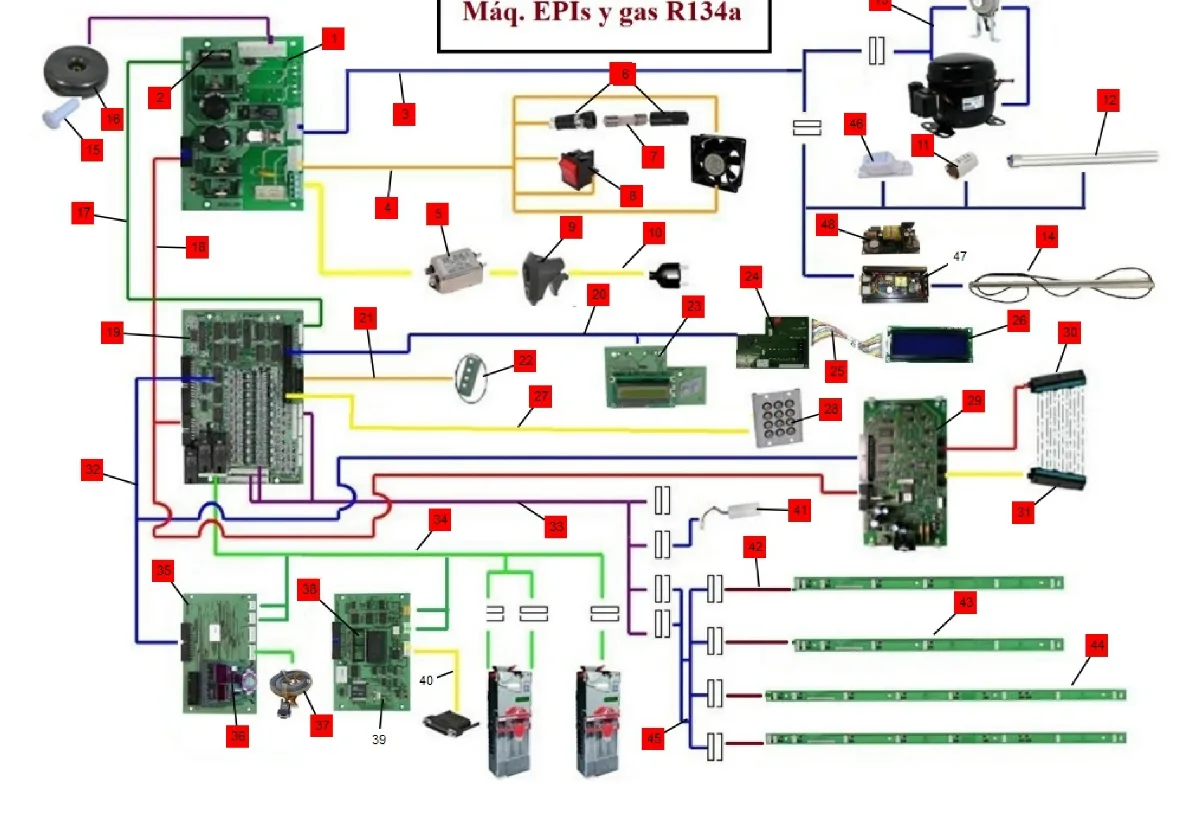

Lámina 9

Lámina 9 de 9

Piezas de esta lámina

1 TARJETA POTENCIA PALMA
1 TARJETA POTENCIA PALMA 240V
2 FUSIBLE TEMPORIZADO TIPO "T" 6,3A
3 MAZO G.F. E ILUM. SUP. PALMA H
4 MAZO INTERFACE FILTRO HUSILLOS
5 RFI FILTRO X-Y 10A 250V
6 PORTAF.WICKMANM 19823+19837
7 FUSIBLE TEMPORIZADO TIPO T 10A
8 INTERRUPTOR IL-902AN/220V.ROJO
9 SUJETACABLES ITW 0163-010-10
10 MAZO MANGUERA PALMA FILTRO
10 MAZO INTERFACE MANGUERA PALMA
10 MAZO MANGUERA PALMA FILTRO GB.
10 MAZO MANGUERA PALMA FILTRO aus
11 CEBADOR 22-65W 220-240V
12 FLUORESC.PL-L PRO 36W/840 4P
13 MAZO GRUPO DE FRIOPALMA
14 CTO. MAZO ILUMINACION LED PALMA 24V
15 CASQUILLO TRANSFORMADOR
16 CTO. TRANSFORMADOR PALMA
17 MAZO CONTROL RELES GF.
18 MAZO BUS ALIMENTACION PALMA
19 TARJETA ENTRADA SALIDA HUSILLO
20 MAZO DISPLAY PALMA
21 MAZO INTERF.CAJA PROGRAM.
22 CJTO.CAJA DE PROGRAMACION
23 TARJETA DISPLAY PALMA HUSILLOS AZUL
24 TARJETA NUEVA DISPLAY PALMA HUSILLOS AZ
25 MAZO CONEXION DISPLAY LCD
26 DISPLAY LCD CON CONECTOR 16X2 (AV 99X24)
27 MAZO PULSADORES PALMA
28 CJTO.SOPORTE+TECLADO PALMA H
29 TARJETA CONTROL NUEVO IDETECT
30 CTO.TARJ.DETEC.LADO MONED. HZ
31 CTO.TARJ.DETEC.LADO BIS.HZ MZ
32 MAZO BUS CONTROL PALMA
33 MAZO INTERF. BALDAS PALMA H R
34 MAZO SISTEMA MONEDA PALMA S/RE
35 CTO.TARJETA FLASH 5206+RAM
35 TAR. CONTROL COMUN FLASH 5206E
36 TARJETA MEMORIA DATOS
37 MAZO RS232 PC-CONTROL COMUN
38 MEM. PALMA H BASICA NACIONAL
38 MEM PALMA HZ ITALIANO+
41 CTO. MAZO SONDA T PALMA H
42 MAZO BALDA HUSILLOS
43 TARJETA BALDA 6 TROPICALIZADA
44 TARJETABALDA 8 TROPICALIZADA
45 MAZO CONEXION BALDA HUSILLOS Z
46 REACTANCIA 40W 230V 50HZ
48 FUENTE ALIMENTACIÓN+24V 60W

Lámina 1

Lámina 2

Lámina 3

Lámina 4

Lámina 5

Lámina 6

Lámina 7

Lámina 8

Lámina 9

AVISO IMPORTANTE
