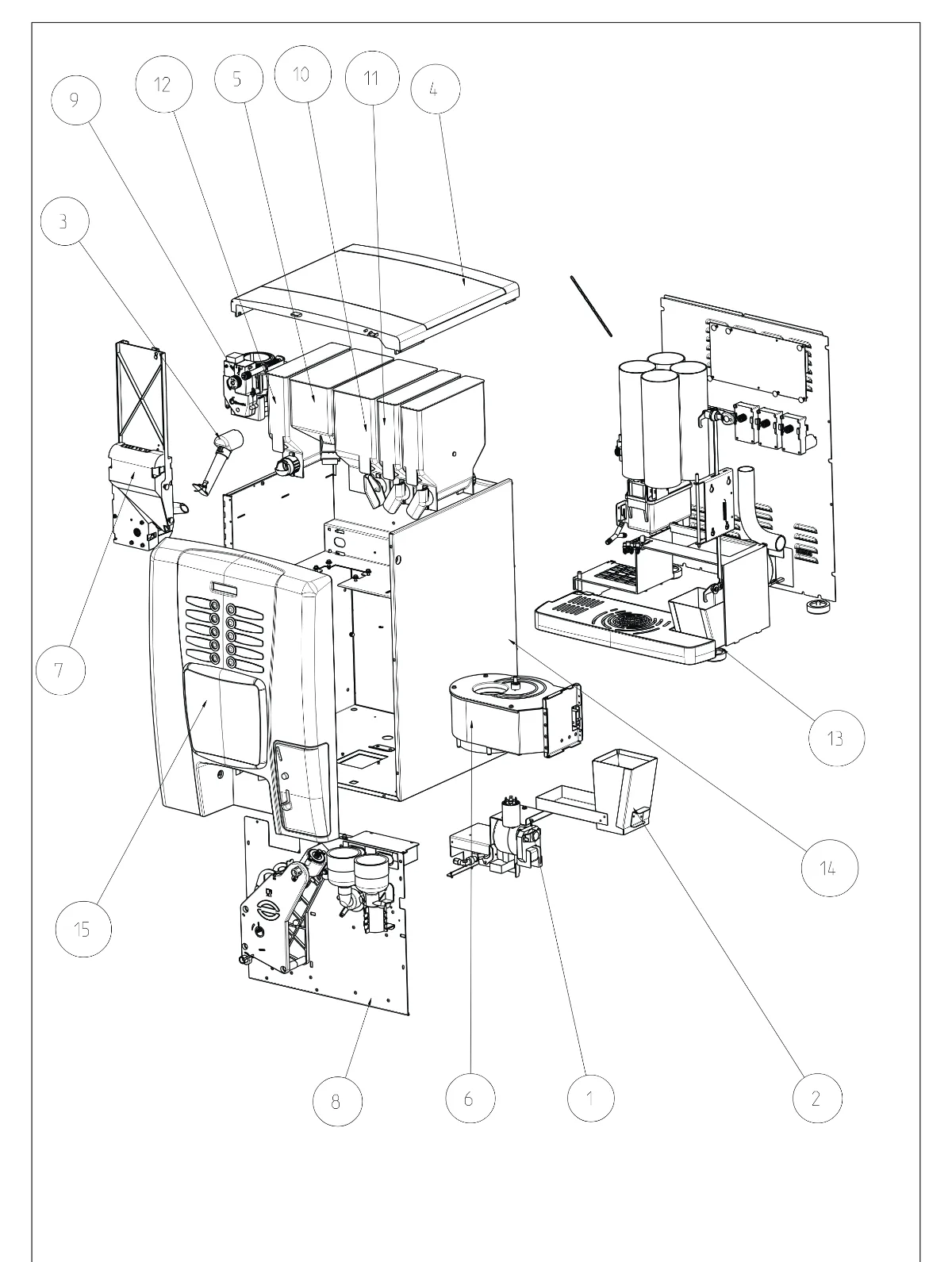

IRIS ESPRESSO TABLE TOP
Lámina 1 de 30
Piezas de esta lámina
- 1 ASS. SUPP. VENTIL. E ELETTROV. H20
- 2 ASSIEME CONVOGLIATORE FONO I CAFFE'
- 3 ASSIEME RACCORDOEROGATORE ZUCCHERO
- 4 ASSIEME TETTO
- 5 ASSIEME TRAMOGGIA
- 6 COML. SGANC IATORE BICCH.
- 7 COMPLESSIVO PALETTIERA IRIS
- 8 COMPL. SUPP. FRULL GB IRIS ESPRESSO
- 9 ASSIEME MACINADOSATORE
- 10 ASS. SCATOLADOS. DOPPIA DX
- 11 ASS. SCATOLADOS. SING. SX
- 12 COMPL. SCATOLA ZUCCHERO

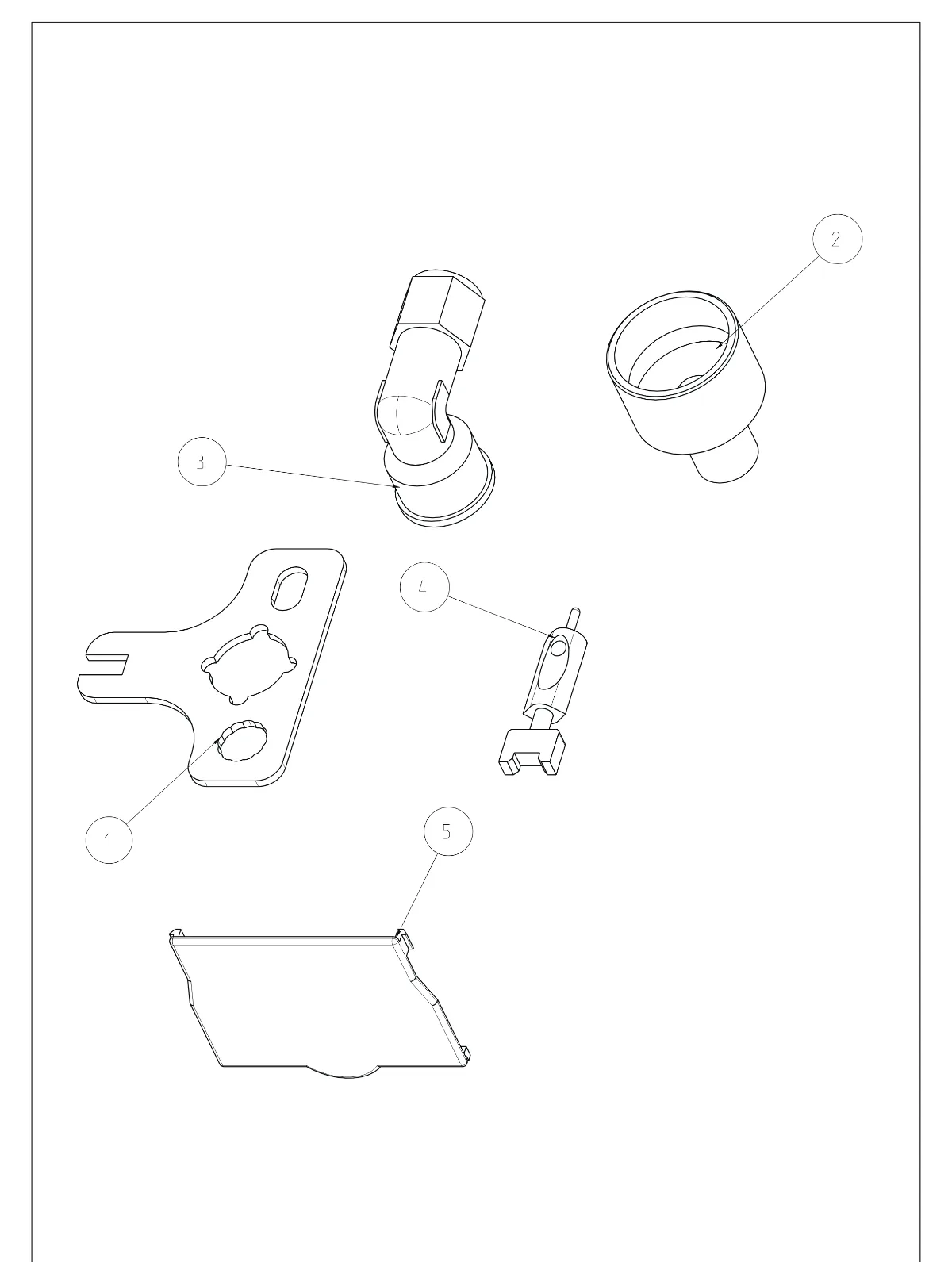

- 13 COMPL. PEZZI COMPLETAMENTO 1RIS
- 14 ASSIEME CASSONE IRIS ESPRESSO
- 15 COMPLESSIVO PORTA IRIS

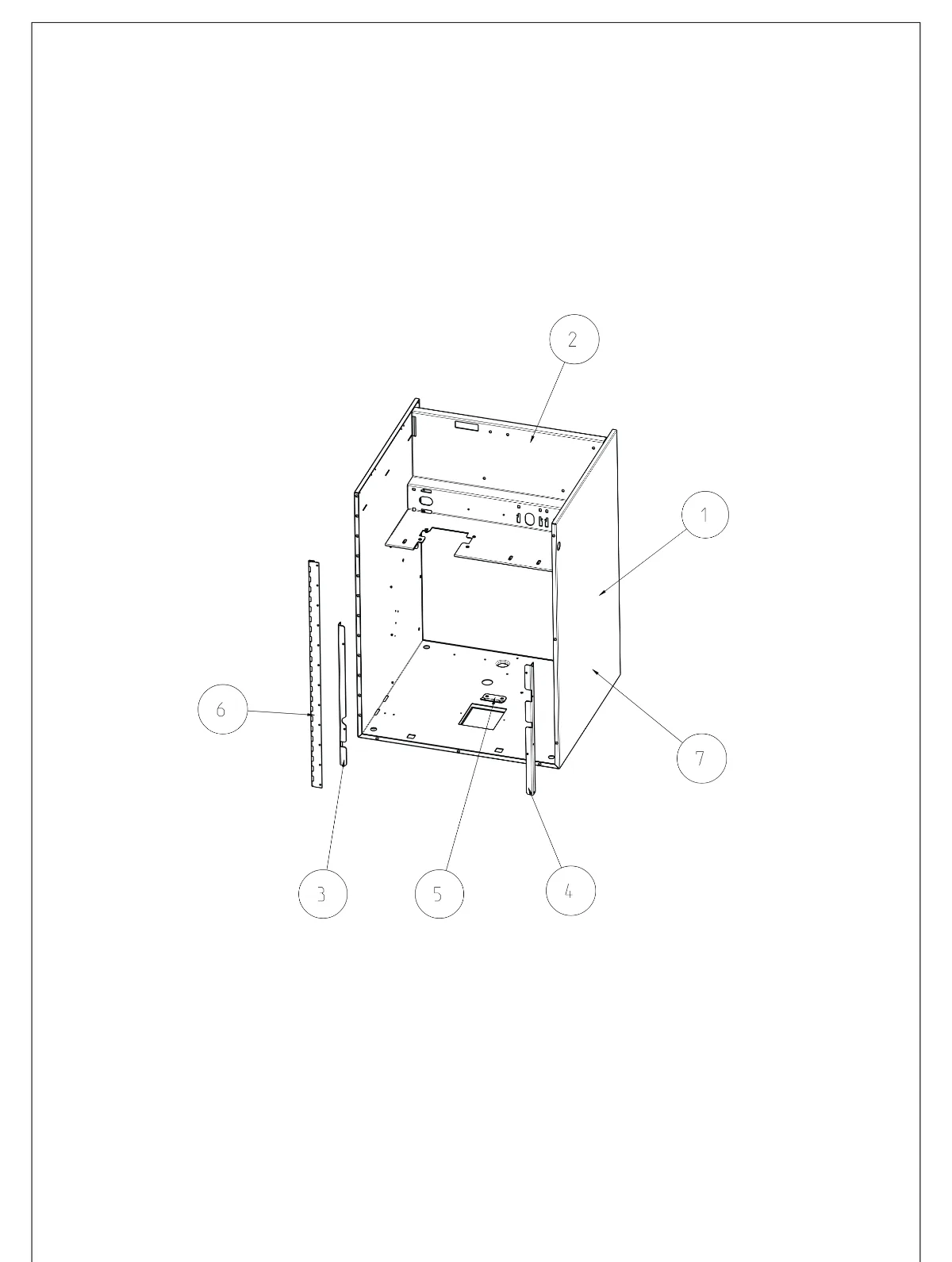

ASSIEME CASSONE IRIS ESPRESSO
Lámina 2 de 30
Piezas de esta lámina
- 1 TELAIO 1NTERNO CASSONE
- 2 LAMIERA INTERNASUPERIORE
- 3 STAFFA LATO CERNIERA
- 4 STAFFA LATOSERRATURA
- 5 SQUADRETTAPERTELAIO INTERNO
- 6 ASS. CERNIERA
- 7 TELAIO ESTERNOCASSONE

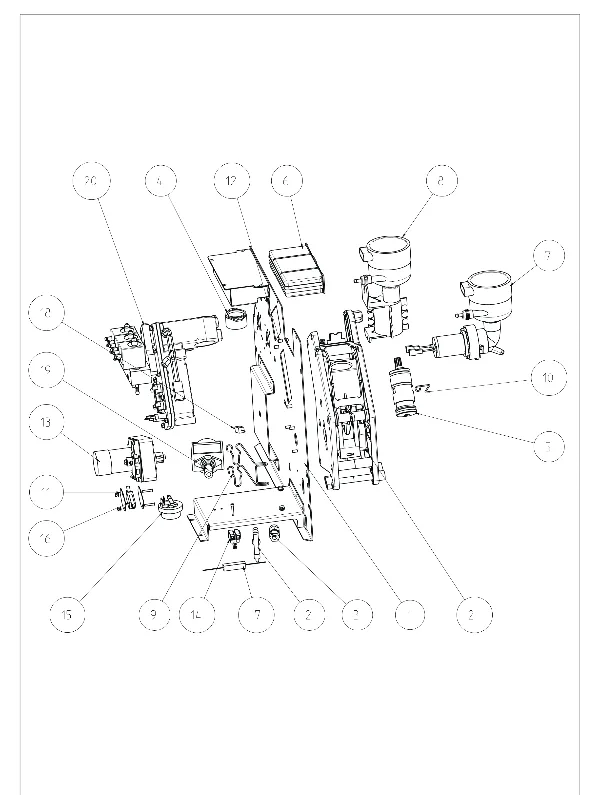

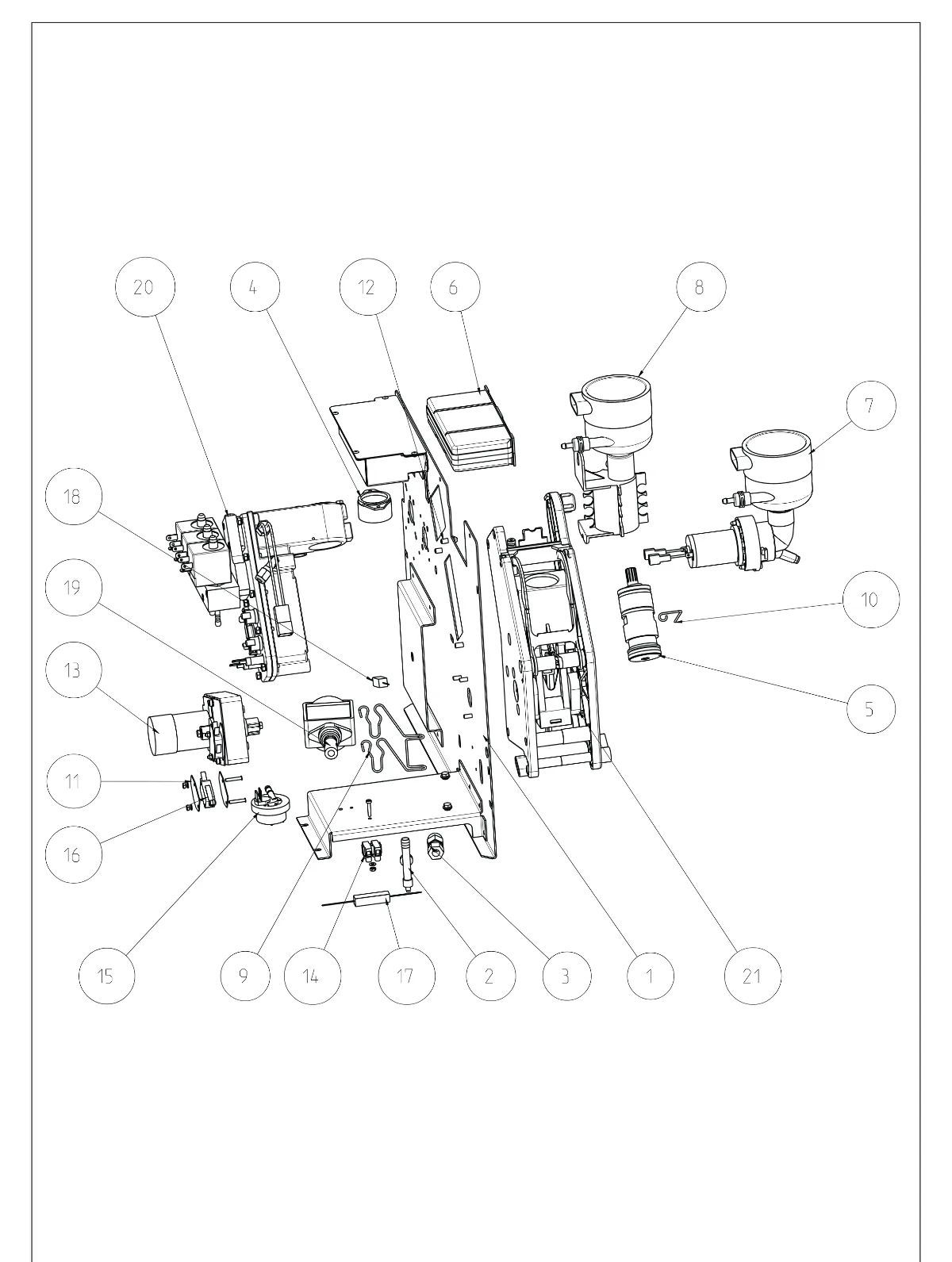

COMPL. SUPP. FRULL GB IRIS ESPRESSO
Lámina 3 de 30
Piezas de esta lámina
- 1 ASS. PIASTRA FRONT. CON PRIGIONIERI
- 2 VALVOLA DI SICUREZZA
- 3 VALVOLA DI NON RITORNO MASCHIO
- 4 BOCCHETTA ASPIRAZ IONE BLU
- 5 ASS IEME PISTONE
- 6 ASS IEME CASSETTO ASPIRAZIONE BASSO
- 7 ASS. MIXER COPPETTA LATTE- CIOCCOLATA MIXING BOW L MILK- CIOC.
- 8 ASSIEME SPIRALE THE
- 9 SUPP.X POMPA
- 10 ASTINA FERMO PISTONE
- 11 ISOLANTE PER MICRO
- 12 PERNO PER GRUPPO
- 13 ASSIEME MOTORID. GRUPPO CAFFE
- 14 MORSETTIERA 18 Amp A 2 MORSETTI
- 15 RILEVATORE DI FLUSSO
- 16 MICRO CON ROTELLA BT
- 17 RESISTENZA 9 W 4.7 OHM
- 18 RESISTENZA 9W 10 OHM
- 19 ELETTROPOMPA ULKA EX5 24 V
- 20 ASS CALDAIA GB
- 21 GRUPPO CAFFE NB

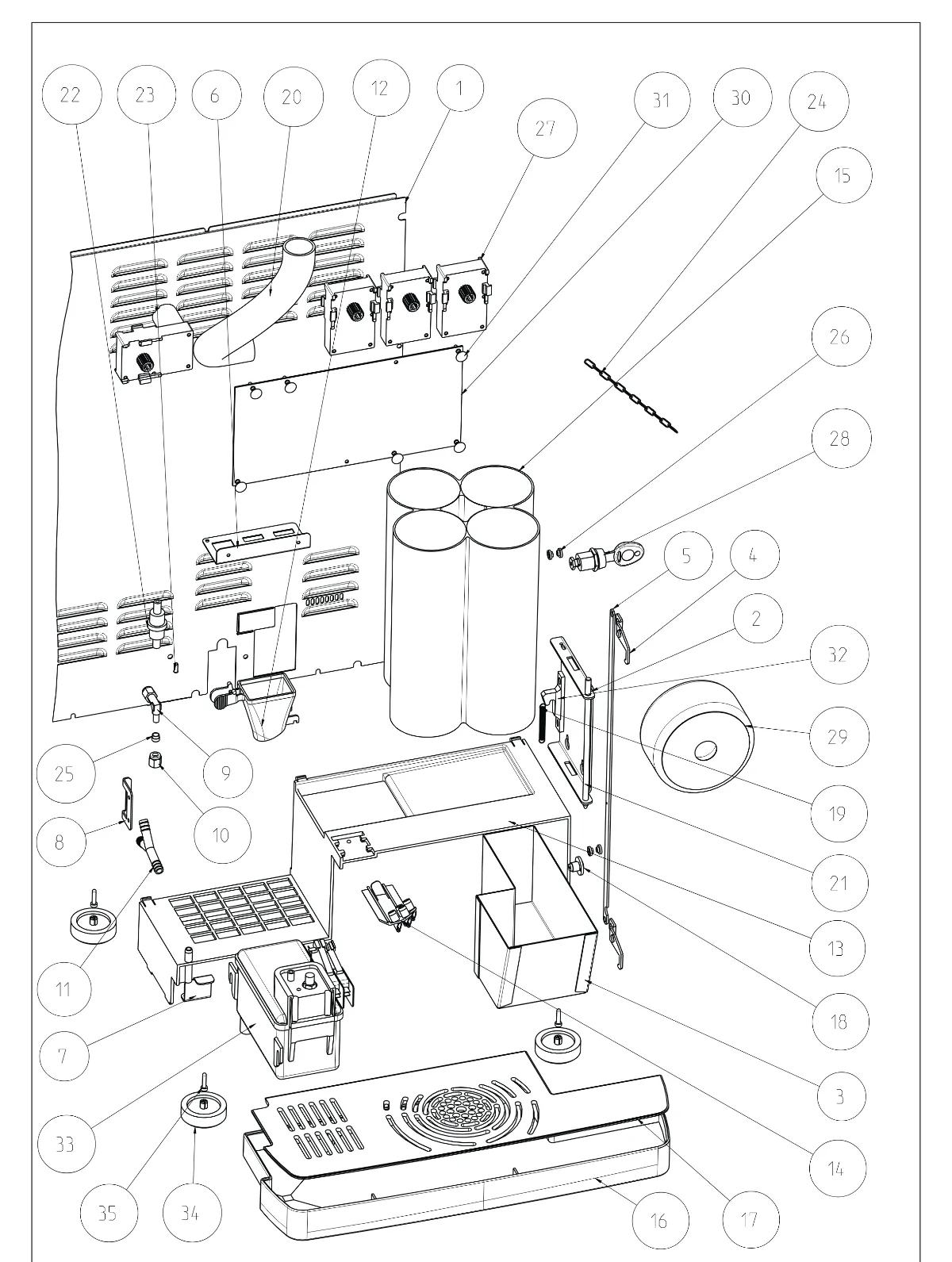

COMPL. PEZZI COMPLETAMENTO IRIS
Lámina 4 de 30
Piezas de esta lámina
- 1 SCHIENALE
- 2 STAFFA PER ROTAZ. SGANCIATORE BIC.
- 3 seATOLA MONETE
- 4 LEVA PER SERRATURA
- 5 PIATTO PER LEVA SERRATURA
- 6 MENSOLA CONNETTORI
- 7 SQUADRETTA PER VASCHETTARAC. GOCCE ---
- 8 FERMO PER VASCHETTA RETE
- 9 RACCORDO AGOMITO ORIENTABILE
- 10 DADO PER RACCORDO AGOMITO
- 11 RACC .3VIE A-467
- 12 IMBUTO CAFFE'
- 13 PANNELLO RECUPERO SPORCO
- 14 UGELLI EROGAZIONE
- 15 TAMBURO PORTABICCHIERI
- 16 VASCHETTA RACCOGLI LIQUID1
- 17 GRIGLIA VASCHETTA
- 18 PERNO PER CARDINE SERRATURA
- 19 MOLLA SERPENTINA THE
- 20 TUBO EOLOSZ 30x35
- 21 PERNO PER ROTAZ. SGANC IATORE BIC.
- 22 FILTRO ACQUA F1-952
- 23 BUSSOLA DI RINF.
- 24 CATENELLA
- 25 BUSSOLA PER RACCORDO
- 26 BOCCOLA PER RIVETTO
- 27 MOTORID. AMEL PER SCAT. DOS.100 RPM
- 28 SERRATURE
- 29 TRASFORMATORE TOROIDALE
- 30 SCHEDA POTENZA/CPU IRIS ESPRESSO
- 31 DISTANZIALE PER SCHEDA ELETTRONICA
- 32 GANCIO CHIUSURA A SPINTA
- 33 COMPLESSIVO VASCHETTA ACQUA
- 34 PIEDINO APPOGGIO BASAMENTO
- 35 PERNO PIEDINO DI APPOGGIO

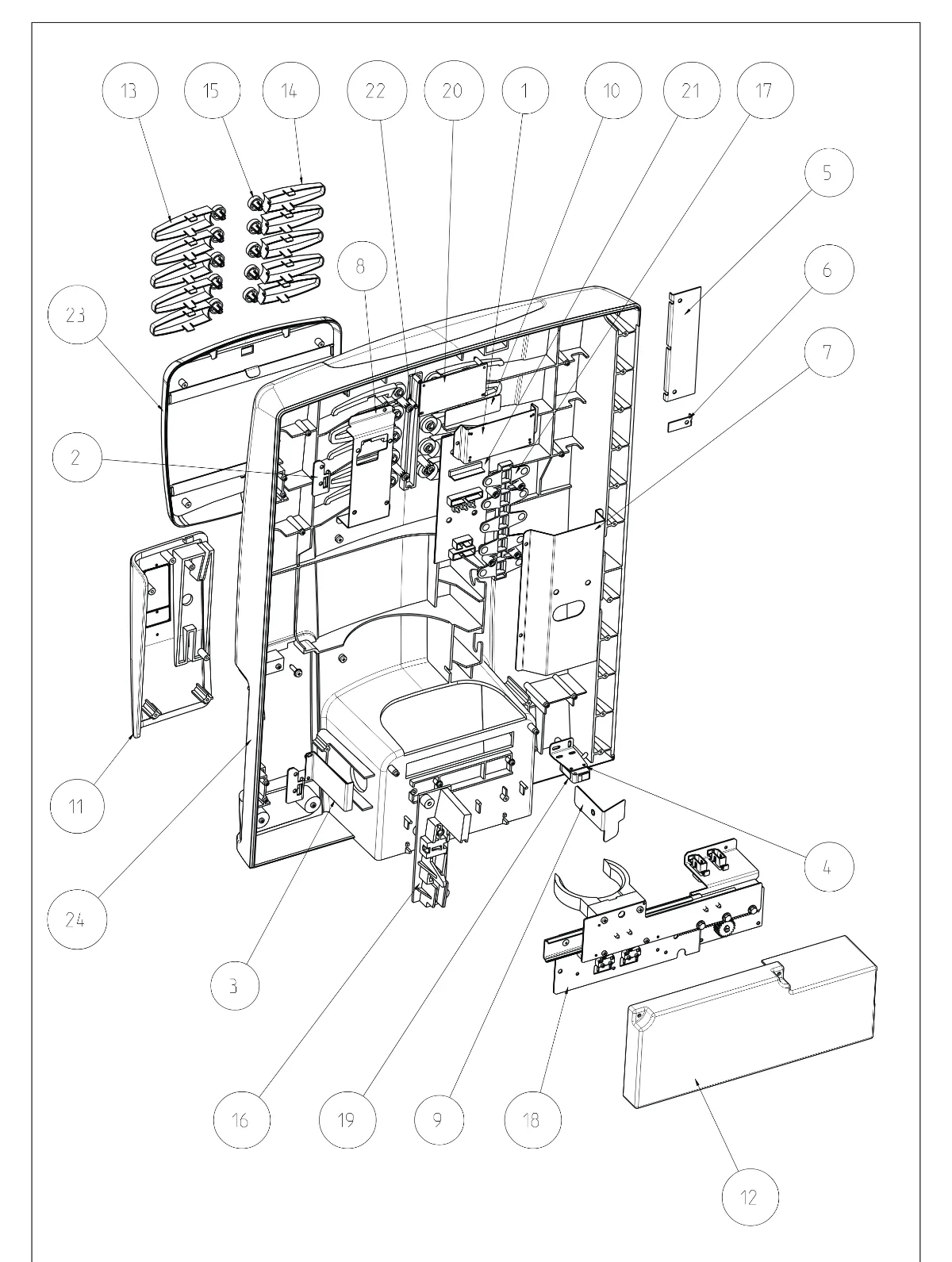

COMPLESSIVO PORTA IRIS
Lámina 5 de 30
Piezas de esta lámina
- 1 SUPPORTO DISPLAY SPRINT
- 2 STAFFA CHIUSURA PORTA
- 3 PIASTRINACATARIFRANGENTE SENSORE
- 4 SQUAD. FOTOCELLULA SENSORE BICCHIERE
- 5 PISTRA FISSAGGIO CORDONE PORTA
- 6 PISTRINA FISSAGGIO CORDONE PORTA
- 7 COPERTURA SCHEDAPULSANTIERA
- 8 SUPP. SCHEDINASISTEMI DI PAGAMENTO
- 9 SQUAD. GUIDAPALETTA CON 1NSERTO
- 10 PROTEZIONE DISPLAY
- 11 PORTELLOSELETTORE
- 12 PROTEZIONE MOVIMENTOBICCHIERE
- 13 PORTA ETICHETTE DX
- 14 PORTA ETICHETTE SX
- 15 PULSANTE SELEZIONE
- 16 ASS. SUPPORTOSELETTORE
- 17 PREMIPULSANT 1 1RIS
- 18 ASSIEME BRACCIOMOVIMENTO BICCHIERI
- 19 FOTO[ELLULA Tipo E3ZT61
- 20 DISPLAYTROLL
- 21 seHEDA PER TAST 1
- 22 DISTANZIALE DISPLAY
- 23 ASSIEME OBLO' PERSONALIZZAZIONE
- 24 PORTA IRIS ESPRESSO

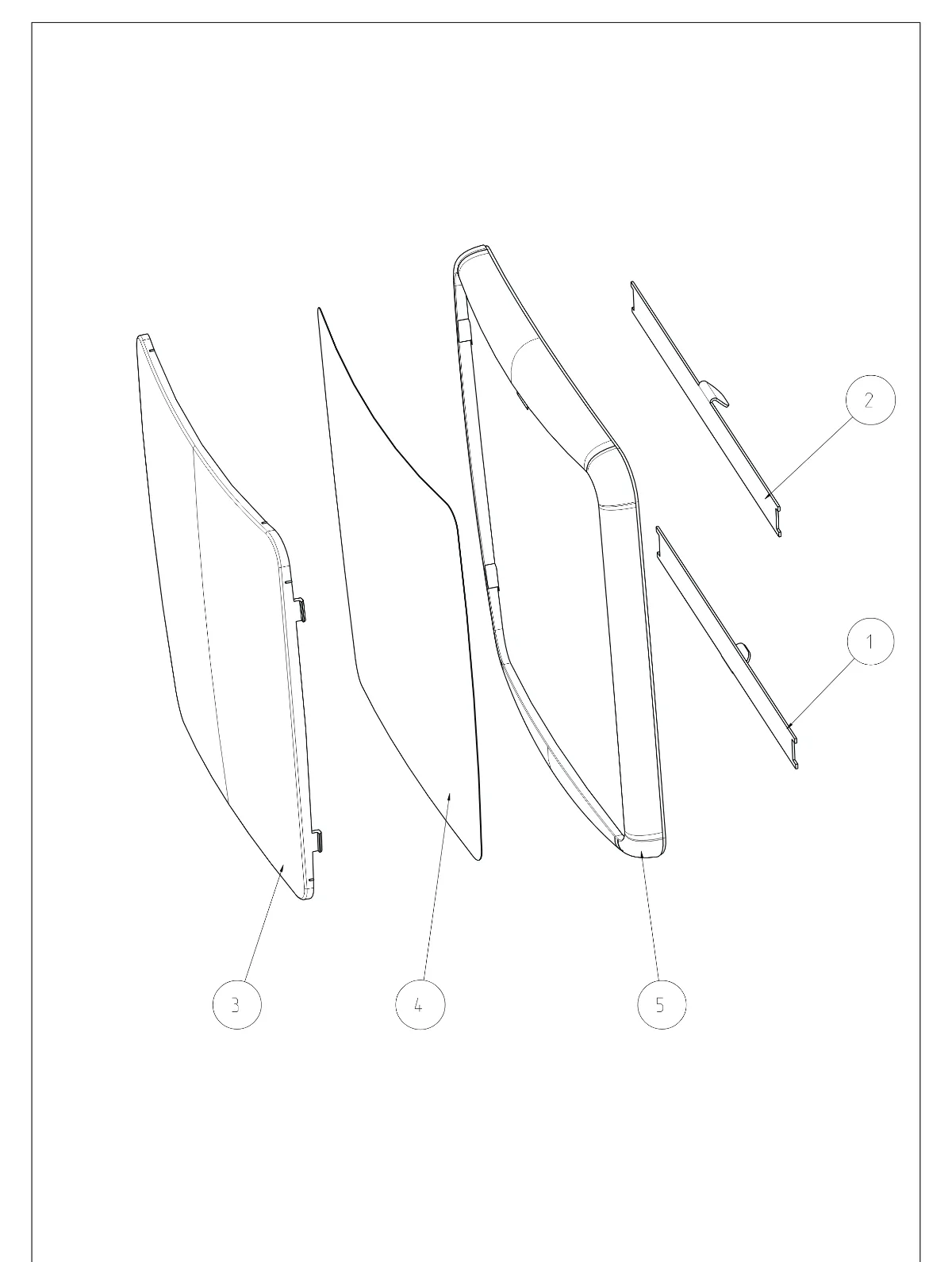

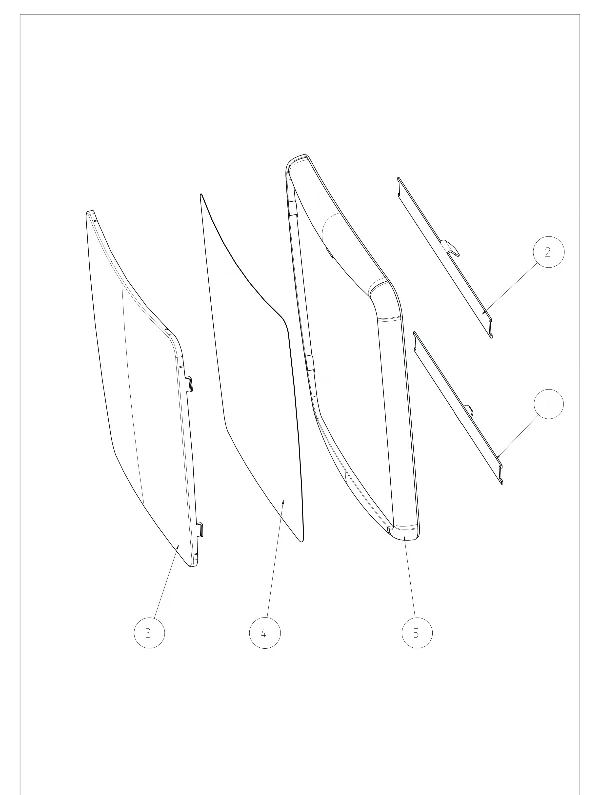

ASSIEME OBLO' PERSONALIZZAZIONE
Lámina 6 de 30
Piezas de esta lámina
- 1 STAFFA CORTA
- 2 STAFFA LUNGA
- 3 COPERTURA TRASPARENTE ELETTROLUMIN.
- 4 CARTONCINOTARGA OBLO' IRIS
- 5 CORNICE ESTERNA

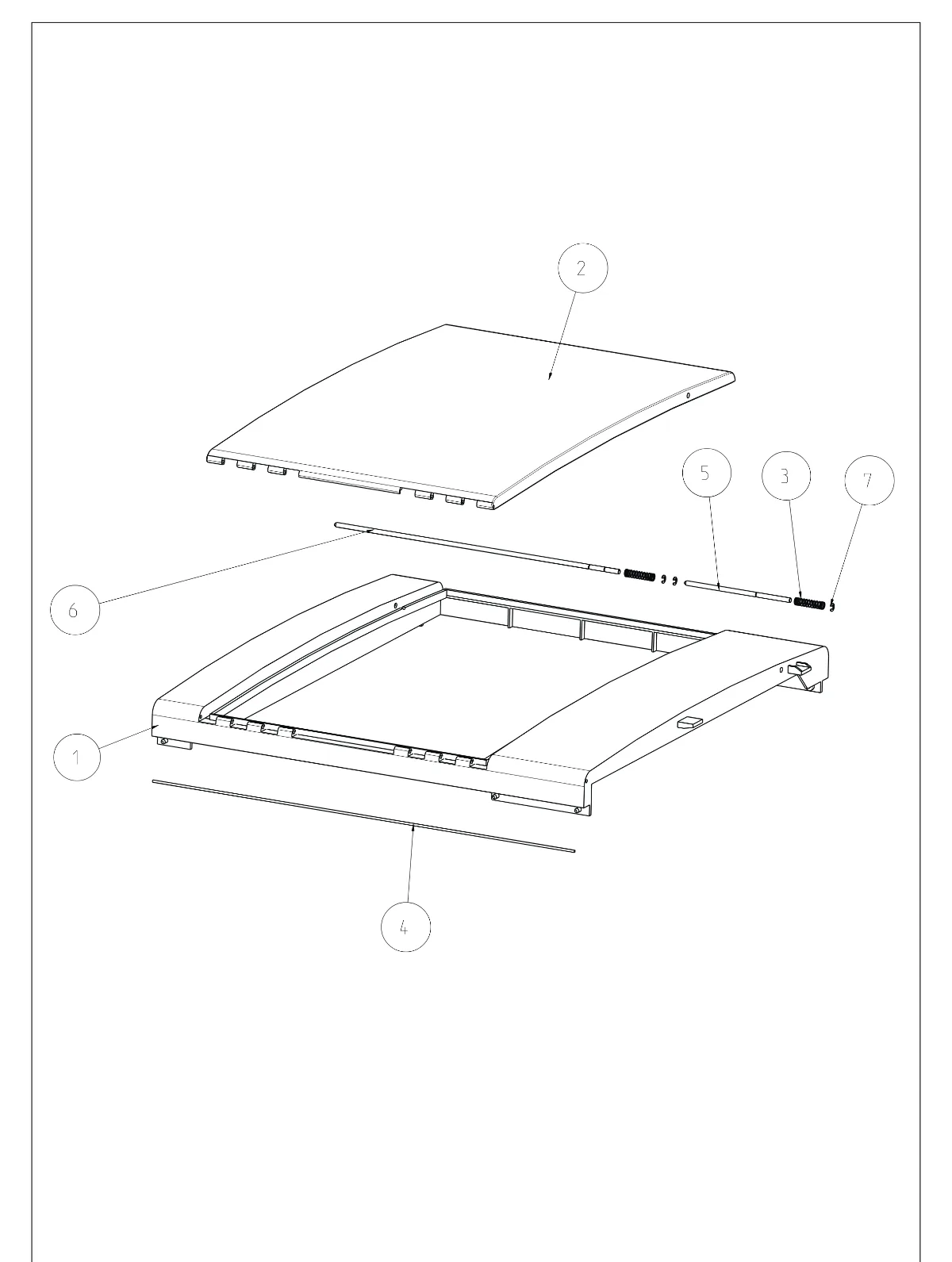

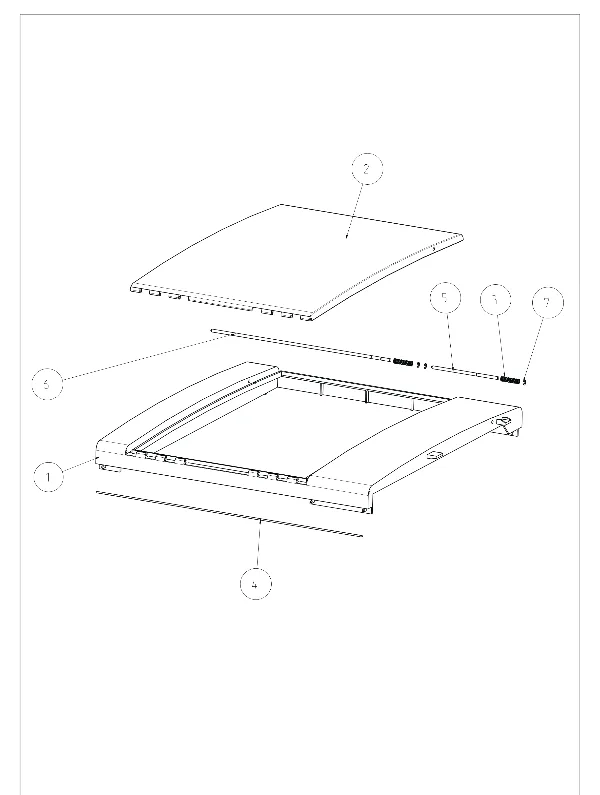

ASSIEME TETTO
Lámina 7 de 30
Piezas de esta lámina
- 1 TETTO
- 2 COPERCHIO TETTO
- 3 MOLLA TETTO IRIS
- 4 PERNO X ROTAZ IONE COPERCHIO TETTO
- 5 PERNO CHIUSURA TETTO
- 6 PERNO CHIUSURA COPERCHIO TETTO
- 7 ANELLO PER ALBERO da 4 a 5

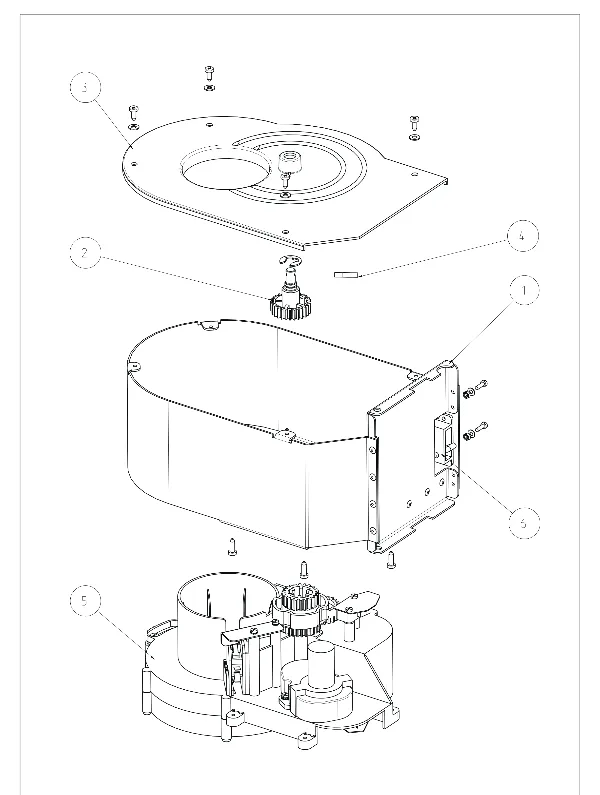

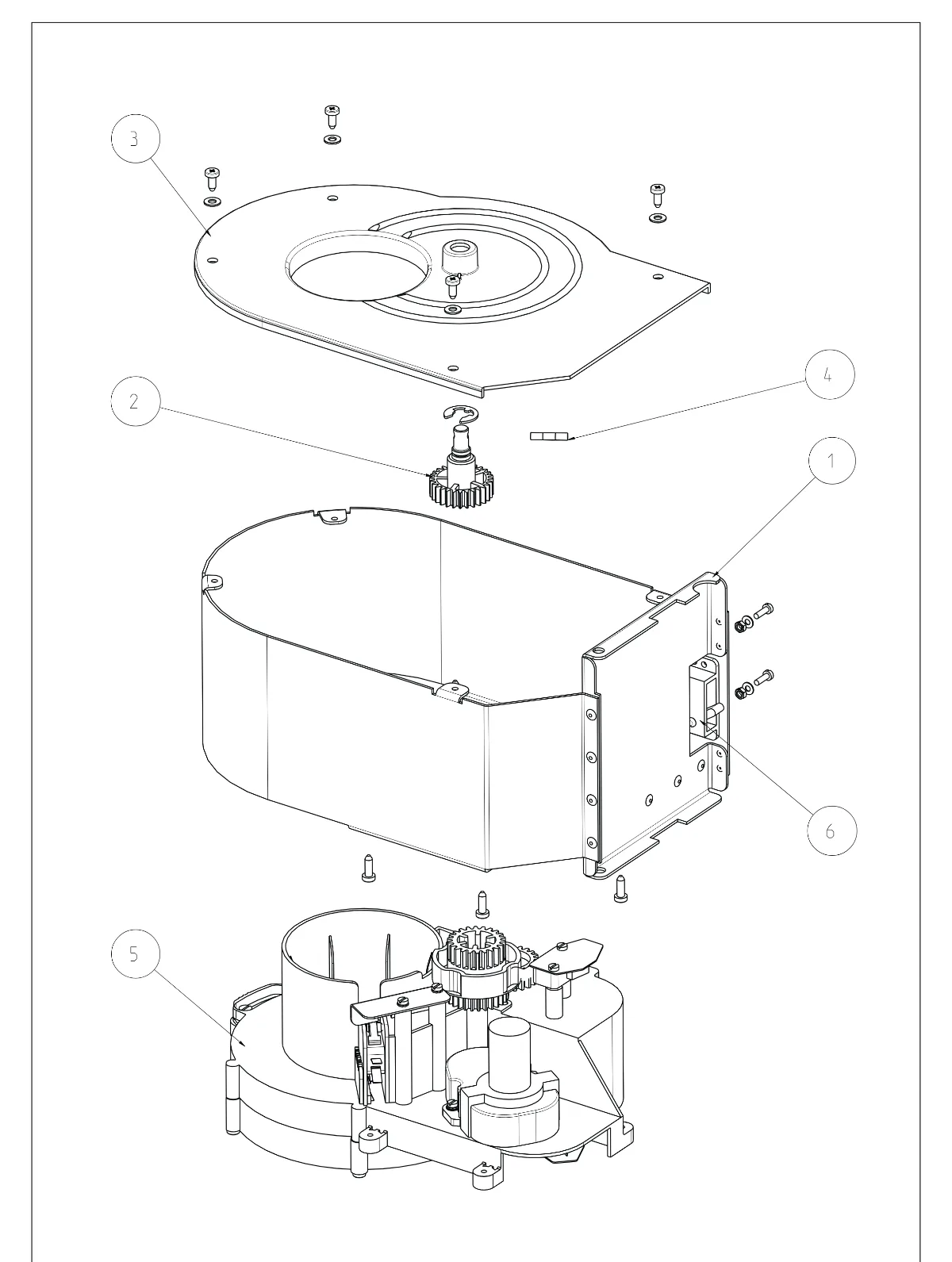

COML. SGANCIATORE BICCH.
Lámina 8 de 30
Piezas de esta lámina
- 1 ASSIEME SUPPORTO SGANCIATORE
- 2 PIGNONE ROTAZIONE TAMBURO BICCHIERI
- 3 COPERCHIO SUPPORTO SGANCIATORE BIC.
- 4 SPINA
- 5 ASS. SGANCIATORE BICCHIERI
- 6 CHIUSURA ASPINTA

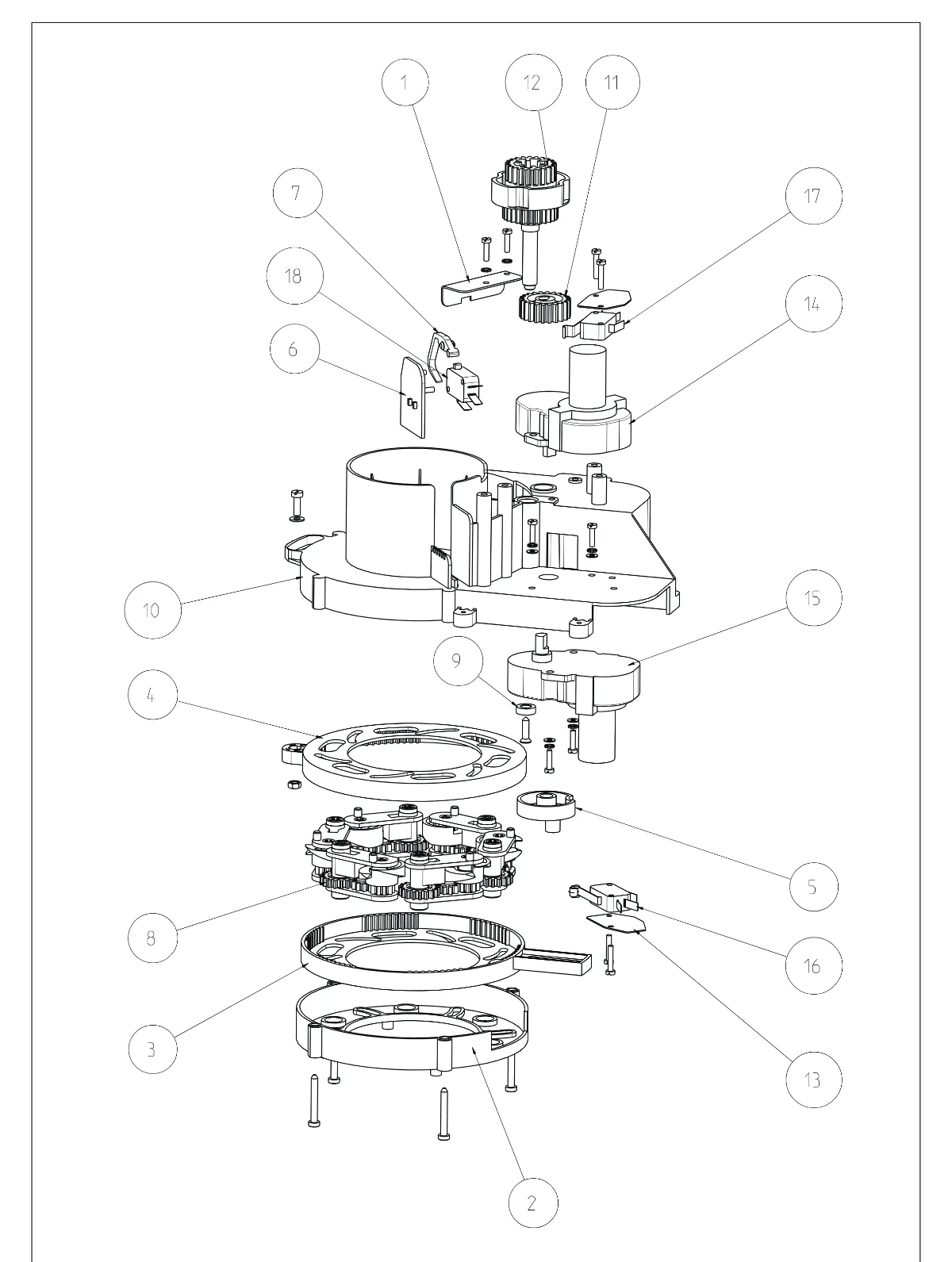

ASS. SGANCIATORE BICCHIERI
Lámina 9 de 30
Piezas de esta lámina
- 1 SQUADRA SUPPORTO MICRO
- 2 COPERCHIO INFERIORE
- 3 GHIERA ESPULS. BICCHIERE
- 4 GHIERA REGOLAZ. DIAMETRO
- 5 CAMMA MOVIMENTAZ. GHIERA
- 6 SUPPORTO MICRO
- 7 SENSORE PRESENZA BICCHIERI
- 8 ASS. CHIOCCIOLA SGANC. BICCH.
- 9 BUSSOLA
- 10 COPERCHIO SUPERIORE
- 11 PIGNONE MOTORE
- 12 CAMMA ROTAZIONE TAMBURO
- 13 ISOLANTE PER MICRO
- 14 MOTORIDUTTORE 24V DC 12GM
- 15 MOTORIDUTTORE 24V DC XXGM
- 16 MICRO CON ROTELLA BT
- 17 MICRO A CAMMA STRISC IANTE
- 18 MICRO CONTATTO STRISC IANTE BT

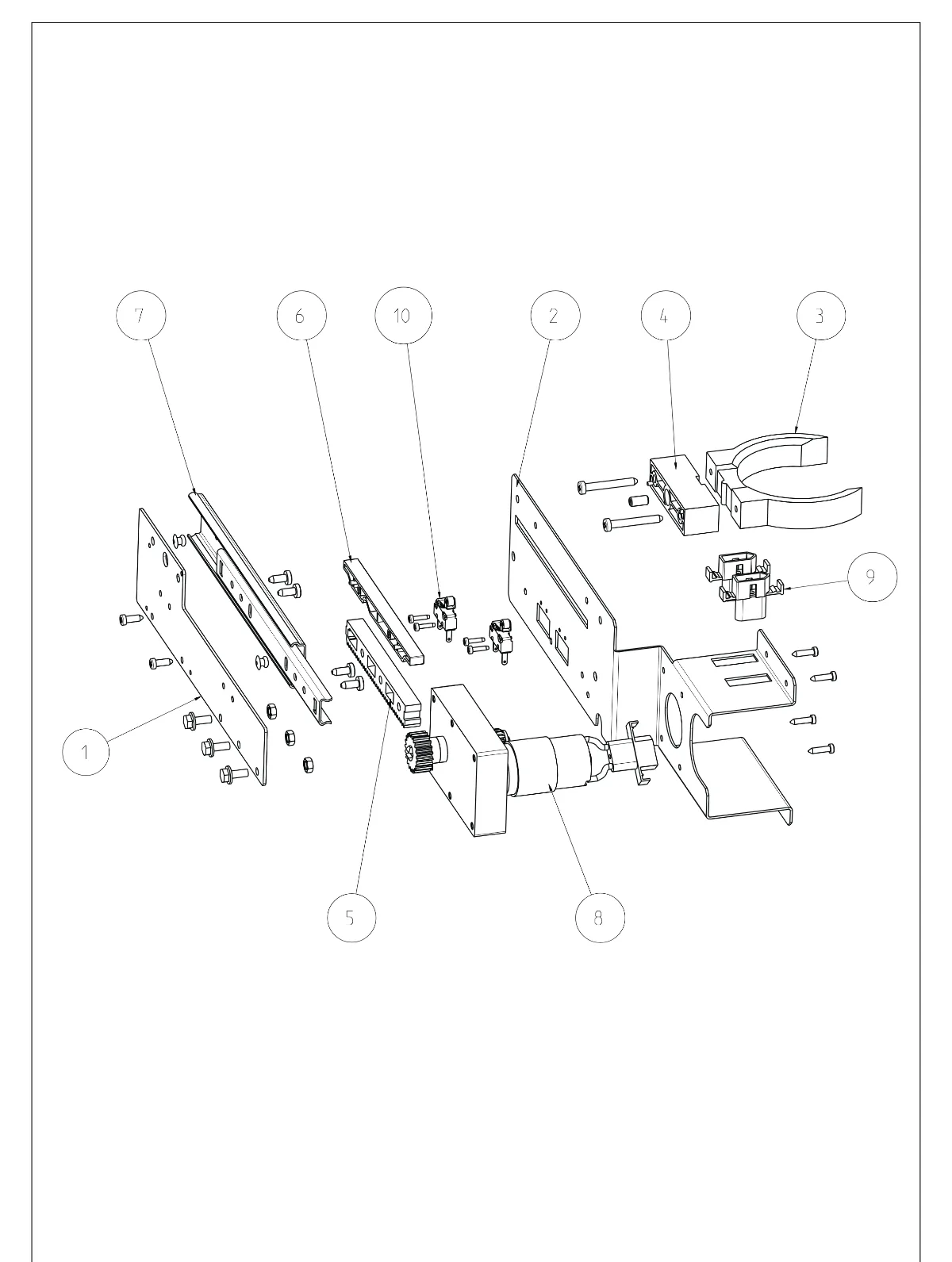

ASSIEME BRACCIO MOVIMENTO BICCHIERI
Lámina 10 de 30
Piezas de esta lámina
- 1 PIASTRA CREMAGLIERAAVANZAMENTO 81[ . ---
- 2 PIASTRA SUPPORTO MOVIMENTO FORCELLA
- 3 FORCELLA 81CCHIERE
- 4 DISTANZIALE PERFORCELLA 81CCHIERE
- 5 CREMAGLIERAMOVIMENTO 81CCHIERE
- 6 CAMMA MOVIMENTO FORCELLA
- 7 GUIDA SCORREVOLE LUNGH182
- 8 ASSIEME MOTORIDUTTORE MOVIM. 81[.
- 9 CONNETTORE 3 VIE FEMMINA
- 10 MICROINT. SUBMINIATURA BURGESS V4NS

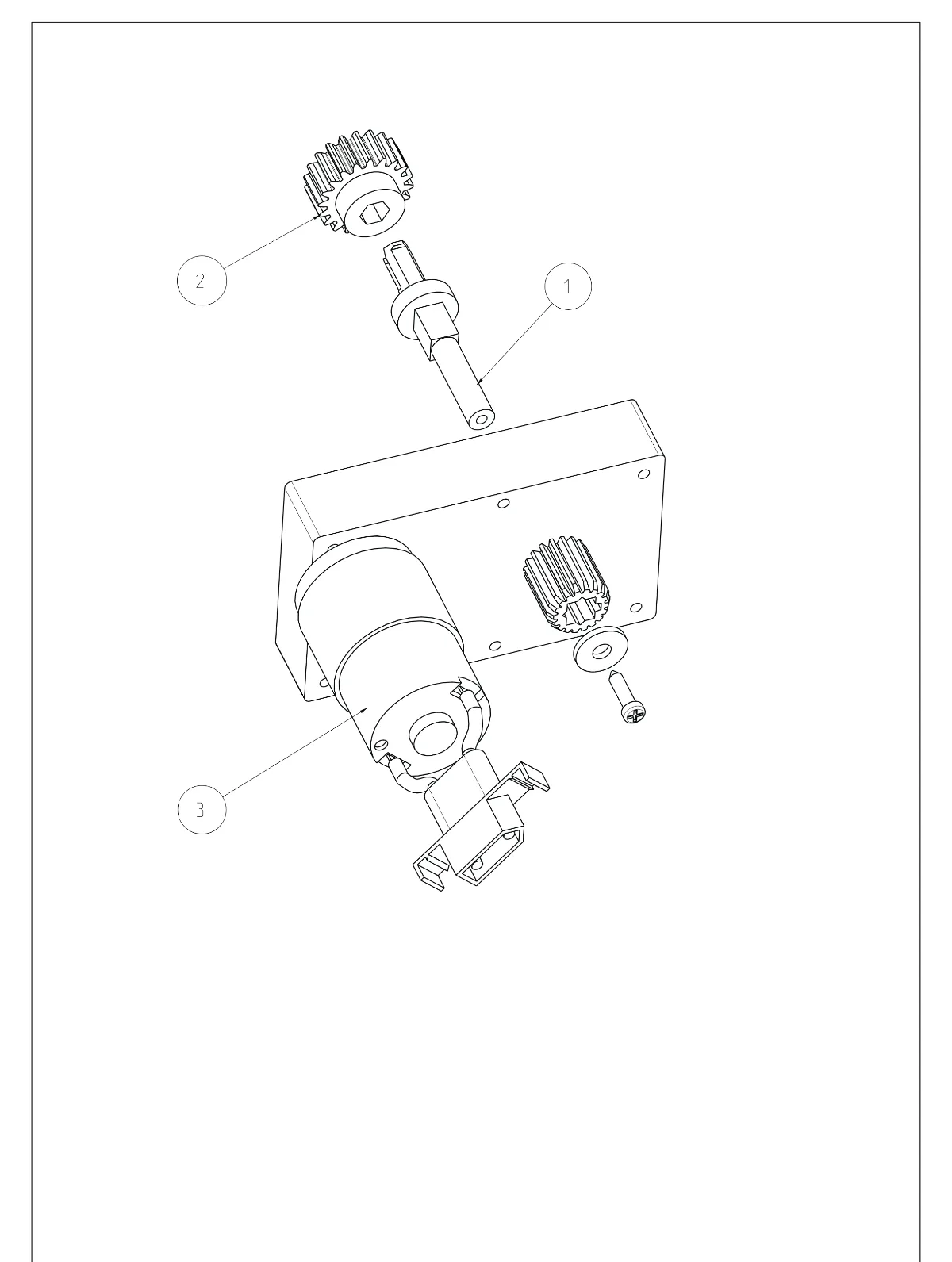

ASSIEME MOTORIDUTTORE MOVIM. BIC.
Lámina 11 de 30
Piezas de esta lámina
- 1 PERNO PER PIGNONE MOVIM. BICCHIERE
- 2 PIGNONE AVANZAMENTO BICCHIERE
- 3 MOTORIDUTTORE AMEL MOVIM. BICCHIERE

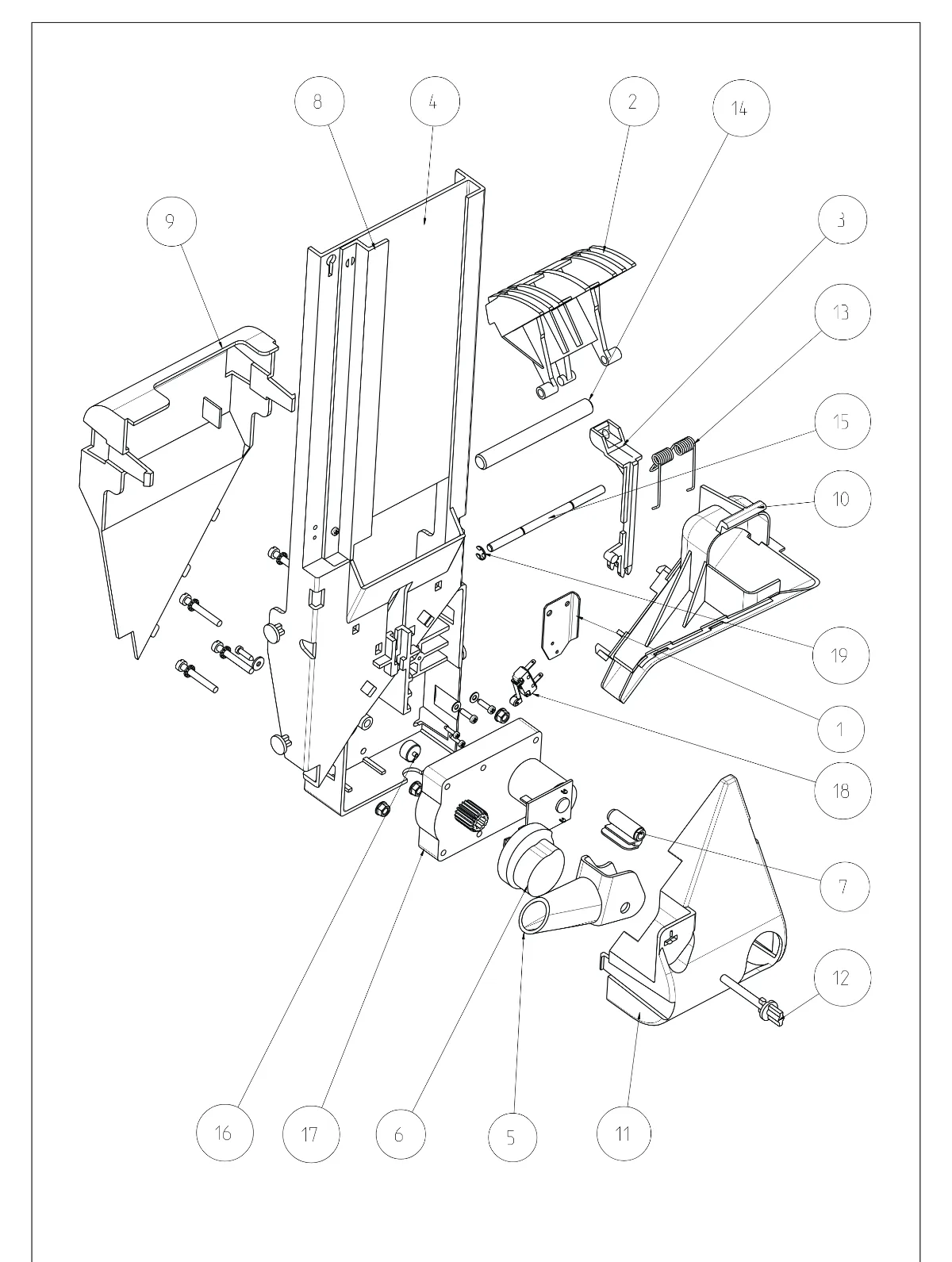

COMPLESSIVO PALETTIERA IRIS
Lámina 12 de 30
Piezas de esta lámina
- 1 PIASTRINA PER MICROPALETTIERA
- 2 ESPULSORE PALETTE
- 3 ASTA DI TRASC INAMENTO
- 4 PALETTIERA IRIS
- 5 SCIVOLO BASCULANTE
- 6 CAMMA DI MOVIMENTAZIONE ZUCCHERO
- 7 PARETE DI CHIUSURA BASCULANTE
- 8 STAFFA GUIDA PALETTE
- 9 CARTER PALETTIERA
- 10 ASSIEME SCIVOLO ZUCCHERO
- 11 CARTER MOTORIDUTTORE
- 12 PERNOFISSAGGIO EROGAT ZUCCHERO
- 13 MOLLAPER ESPULSORE IRIS
- 14 PESO PER PALETTE
- 15 ALBERO PER ESPULSORE PALETTE
- 16 PERNO PER ASTADI TRASCINAMENTO
- 17 MOTORID. DISTR. PALETTE AMEL 24VOC
- 18 MICROINT. SUBMINIATURA BURGESS V4NS MICROSWITCH
- 19 ANELLO D1 SICUREZZA Dm. 4

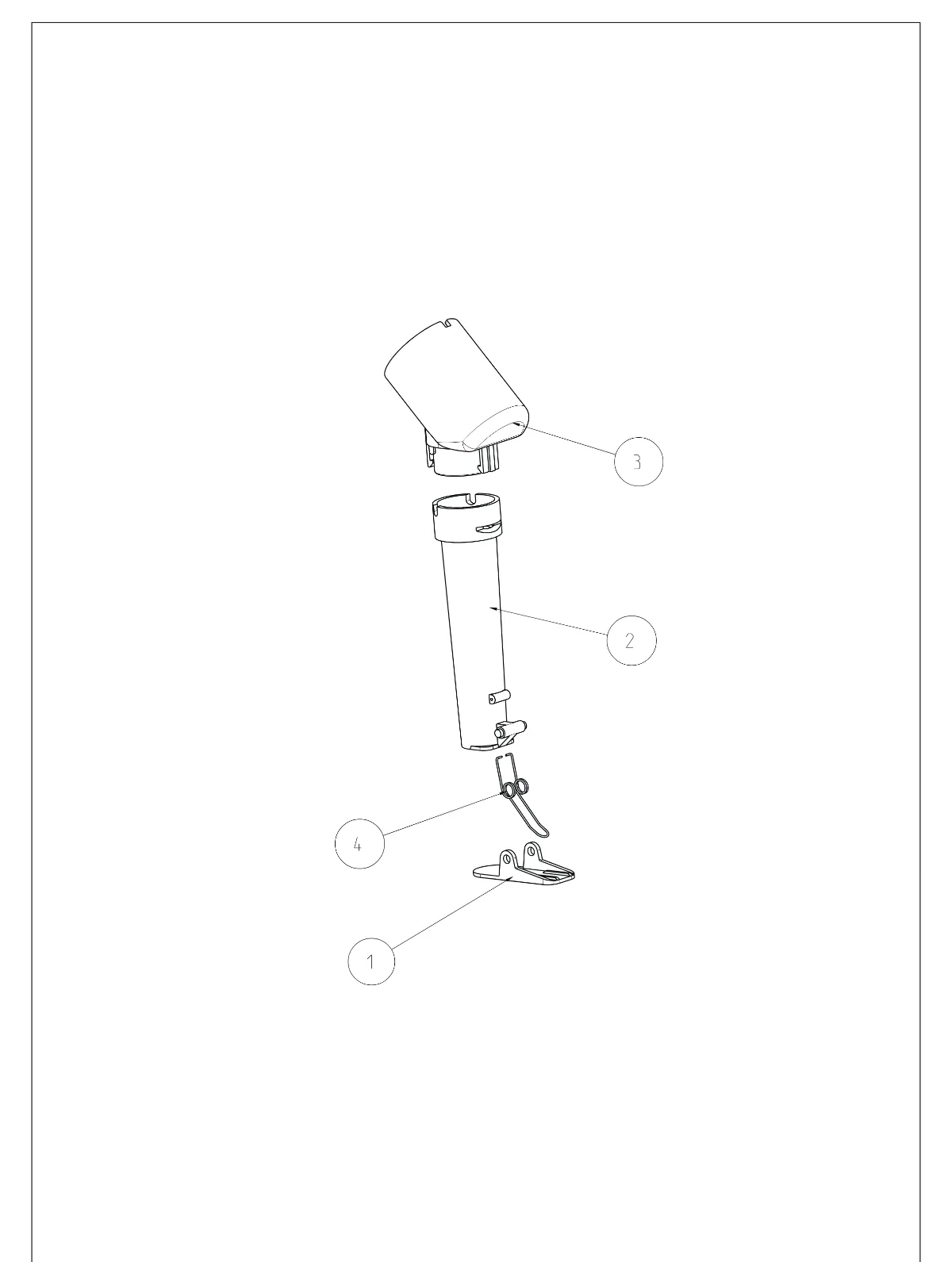

ASSIEME RACCORDO EROGATORE ZUCCHERO
Lámina 13 de 30
Piezas de esta lámina
- 1 PORTELLINO EROGAZIONE
- 2 SCIVOLO BOCCHETTA ZUCCHERO
- 3 BOCCHETTA PER ZUCCHERO
- 4 MOLLAAPERTURABOCCHETTA

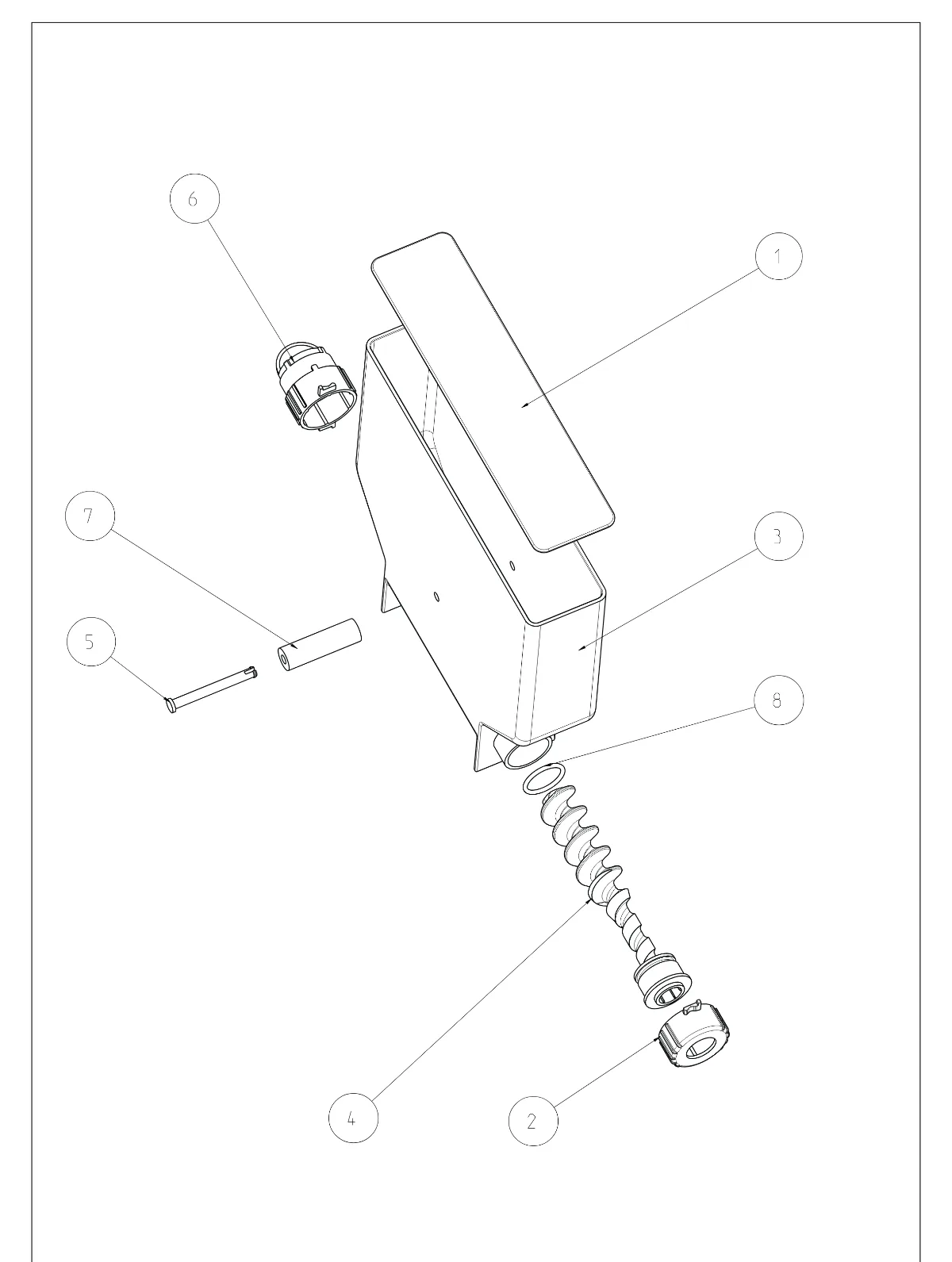

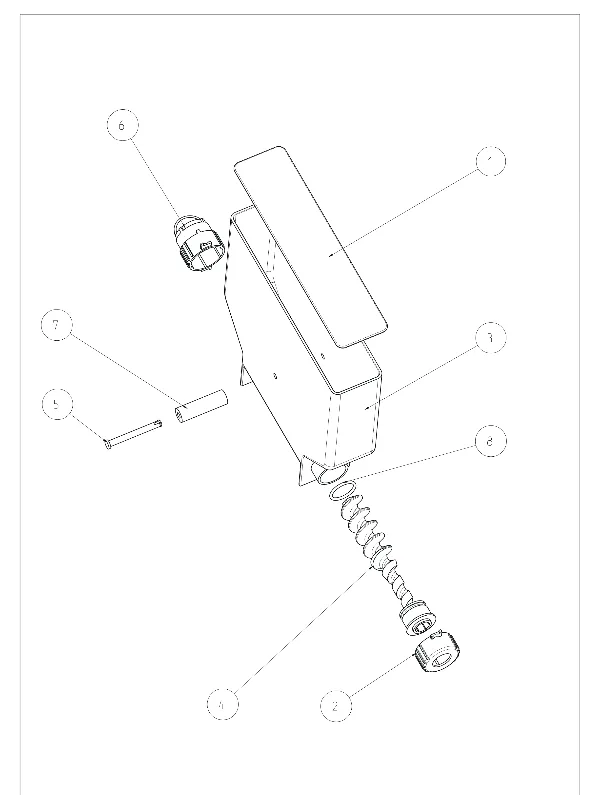

COMPL. SCATOLA ZUCCHERO
Lámina 14 de 30
Piezas de esta lámina
- 1 COPERCHIO SCATOLA SING.
- 2 ELEMENTO FISSAGGIO COCLEA
- 3 SCATOLA OOSATRICE SING.
- 4 COCLEA
- 5 PERNO SCATOLA DOSATRICE SINGOLA
- 6 BOCCHETTONE EROGAZIONE
- 7 DISTANZIALE
- 8 OR 3093

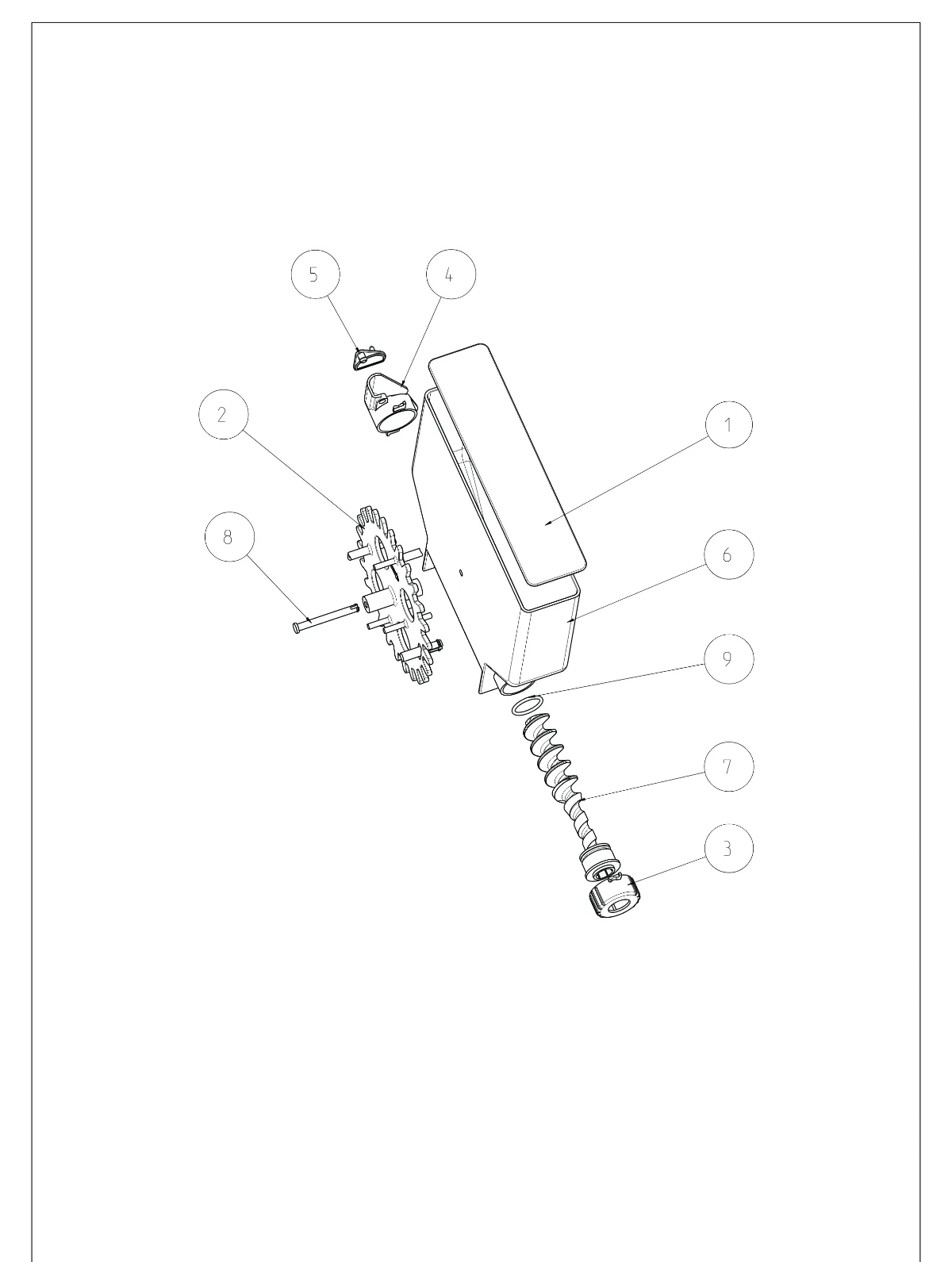

ASS. SCATOLA DOS. SING. SX
Lámina 15 de 30
Piezas de esta lámina
- 1 COPERCHIO SCATOLA SING.
- 2 RUOTA DENTATA PER SCATOLA SINGOLA
- 3 ELEMENTO FISSAGGIO COCLEA
- 4 se IVOLO SINISTRO
- 5 TAPPO DI CHIUSURASX
- 6 SCATOLA DOSATRICE SING.
- 7 COCLEA
- 8 PERNOSCATOLA DOSATRICE SINGOLA
- 9 OR 3093

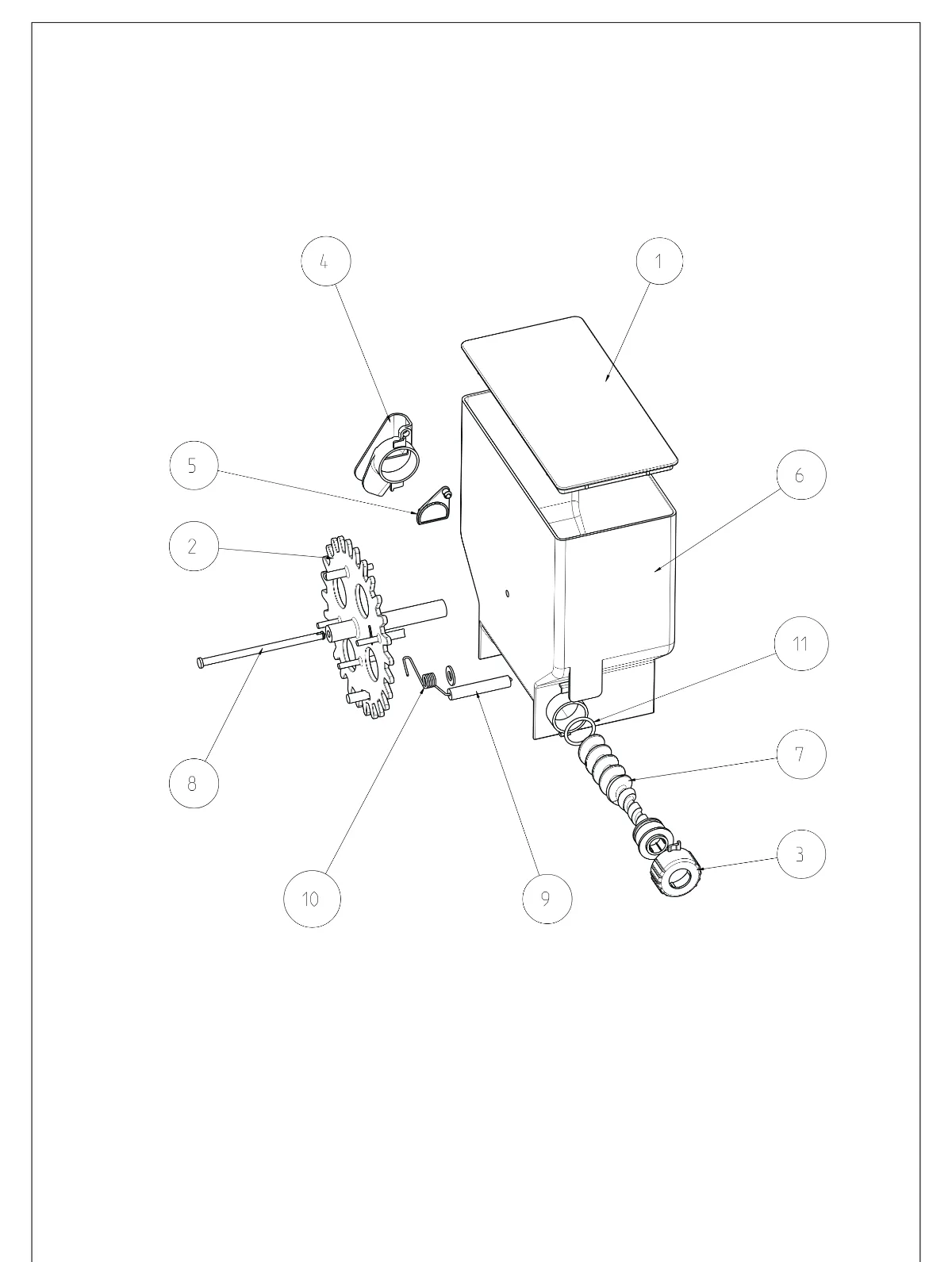

ASS. SCATOLA DOS. DOPPIA DX
Lámina 16 de 30
Piezas de esta lámina
- 1 COPERCHIO SCATOLA DOPPIA
- 2 RUOTA DENTATA PER SCATOLA DOPPIA
- 3 ELEMENTO FISSAGGIO COCLEA
- 4 seIVOLO DESTRO
- 5 TAPPO DI CHIUSURADX
- 6 SCATOLA DOSATRICE DOPPIADX
- 7 COCLEA
- 8 PERNO SCATOLA DOSATRICE DOPPIA
- 9 DISTANZIALE PER SCATOLADOPPIA
- 10 MOLLA PER RUOTA DOPPIA
- 11 OR3093

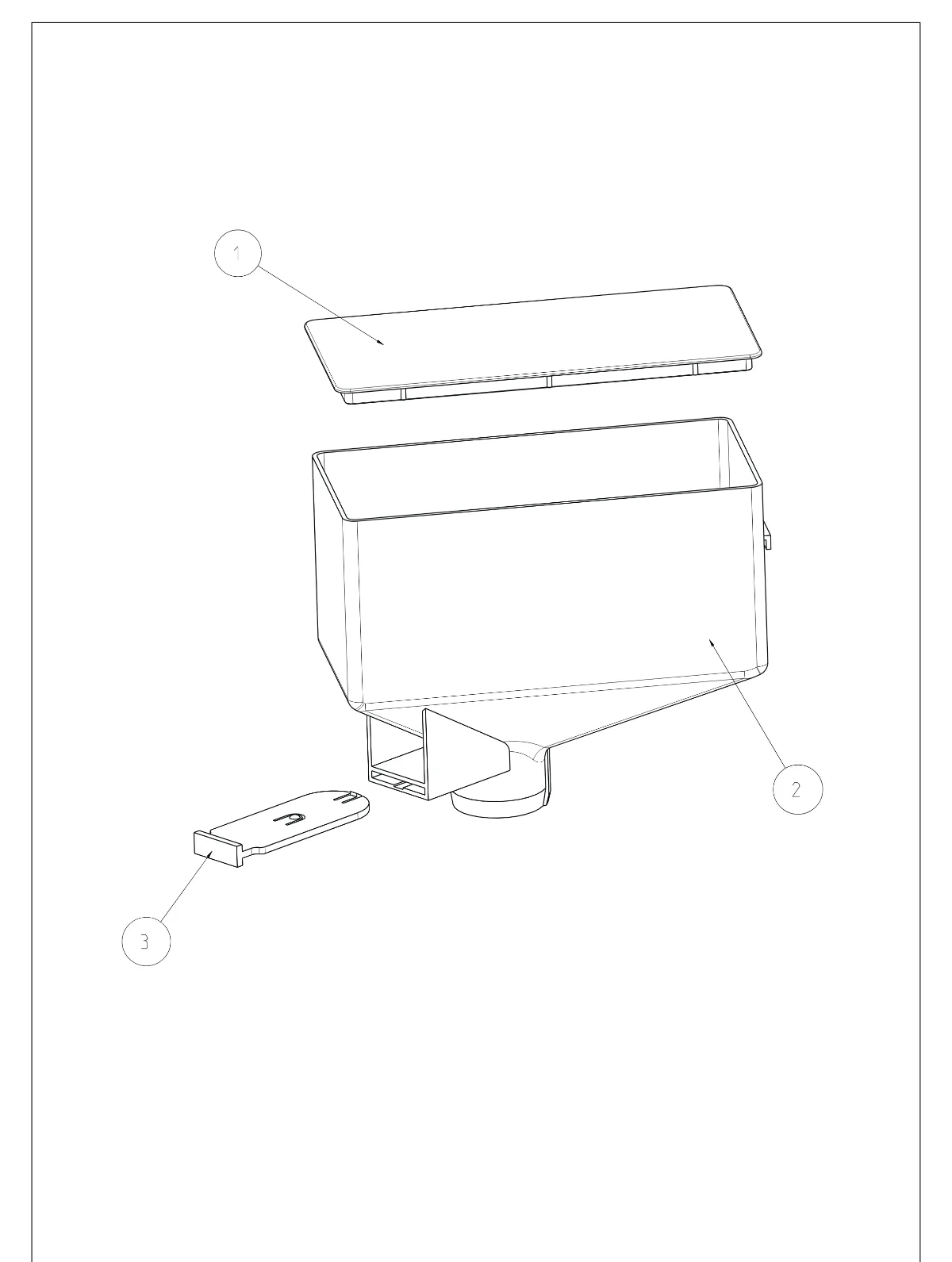

ASSIEME TRAMOGGIA
Lámina 17 de 30
Piezas de esta lámina
- 1 COPERCHIO SCATOLA DOPPIA
- 2 TRAMOGGIA CAFFE'
- 3 LINGUETTA CHIUSURA TRAMOGGIA

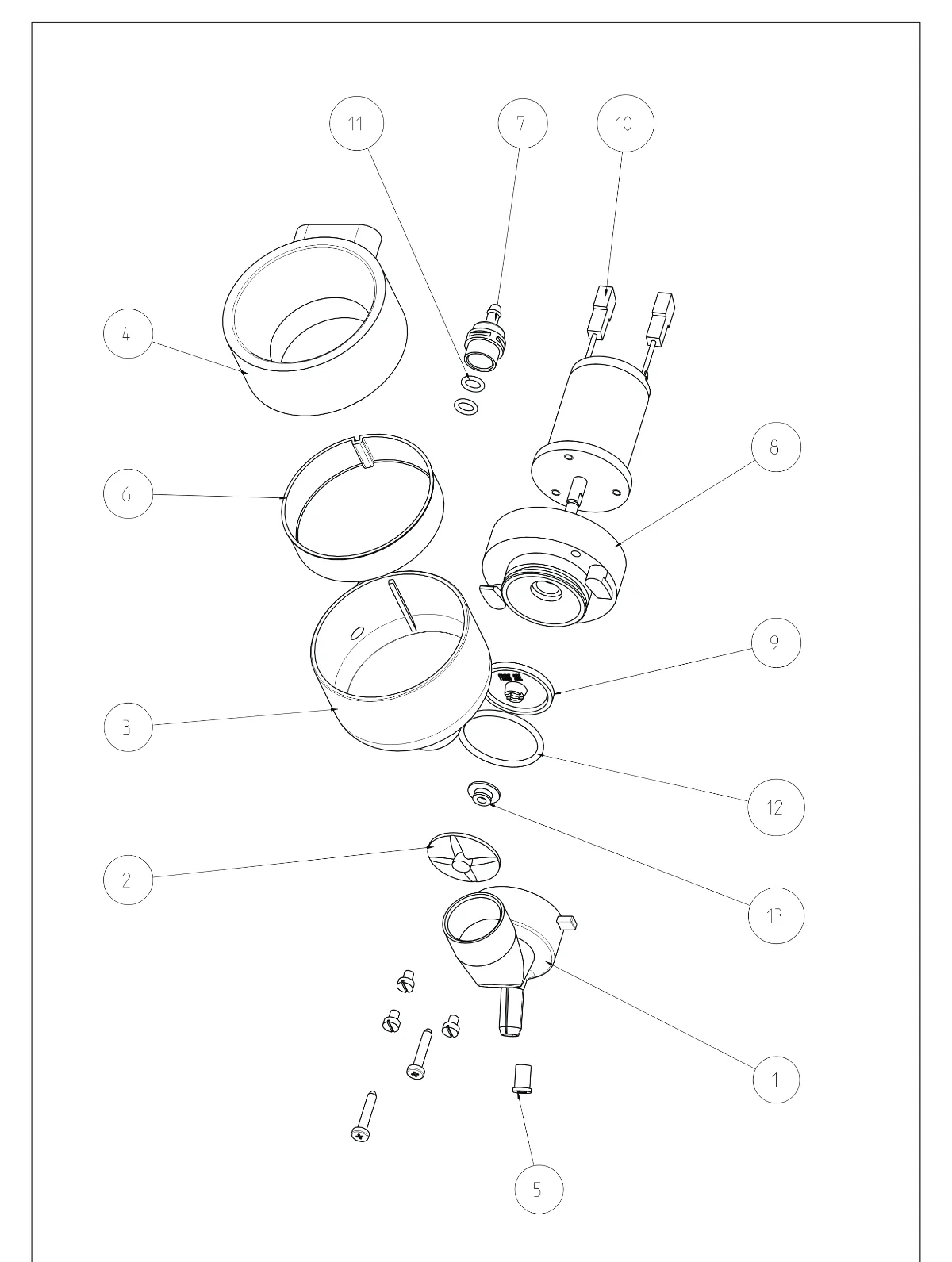

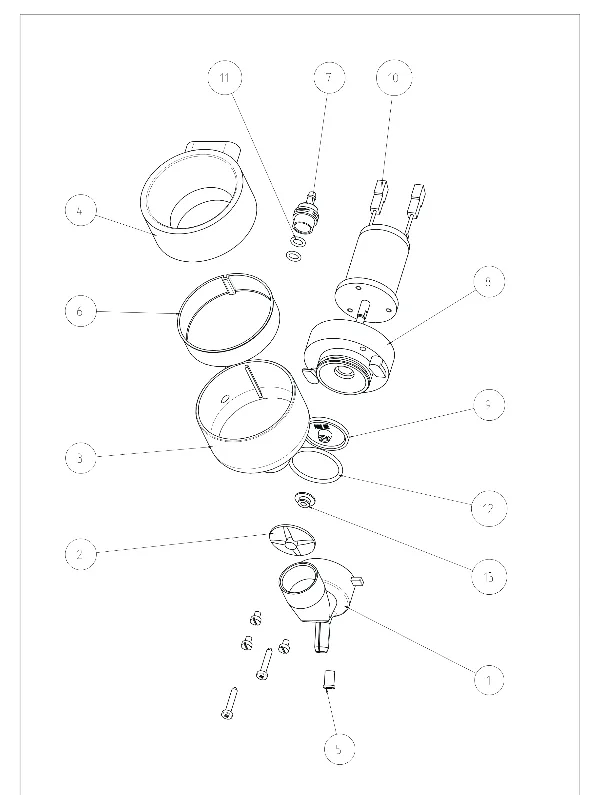

ASS. MIXER COPPETTA LATTE-CIOCCOLATA
Lámina 18 de 30
Piezas de esta lámina
- 1 CAMERA MISCELAZ. BIANCHI
- 2 GIRANTE
- 3 COPPETTA MISC.BIANCHI
- 4 COPERCHIO ASPIRAZIONE
- 5 RIDUT.PORTATA LATTE
- 6 COLLARE COPP.-MIse.
- 7 RACC.PORTAGOM. X TUBO 3x5
- 8 FLANGIA DI MISCELAZIONE CON RONDELLA
- 9 DISCO DI PROTEZIONE
- 10 MOTORE PER FRULLINO 24 V. OC AMEL
- 11 OR 106
- 12 OR 3131 SIL.
- 13 GUARNIZ. V-SEAL SIL. ROSSO

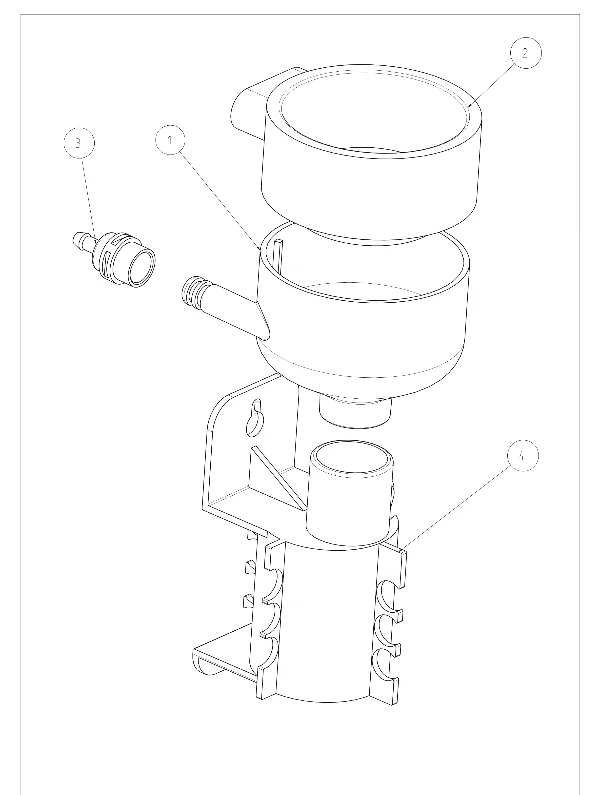

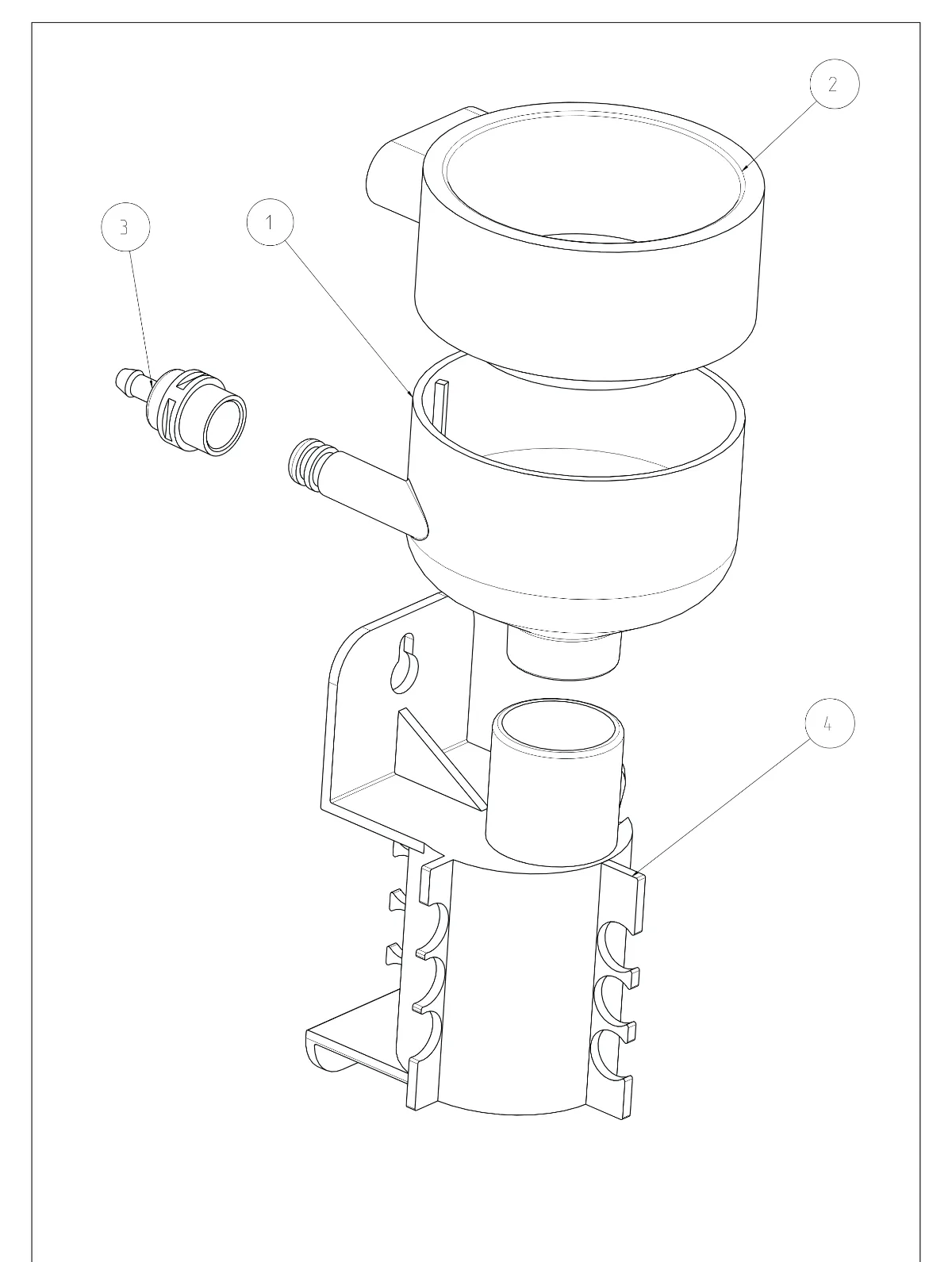

ASSIEME SPIRALE THE
Lámina 19 de 30
Piezas de esta lámina
- 1 COPPETTA MISCELAZIONE
- 2 COPERCHIO ASPIRAZIONE
- 3 RACC .PORTAGOM. XTUBO 3x5
- 4 SUPPORTO SERPENTINA TE

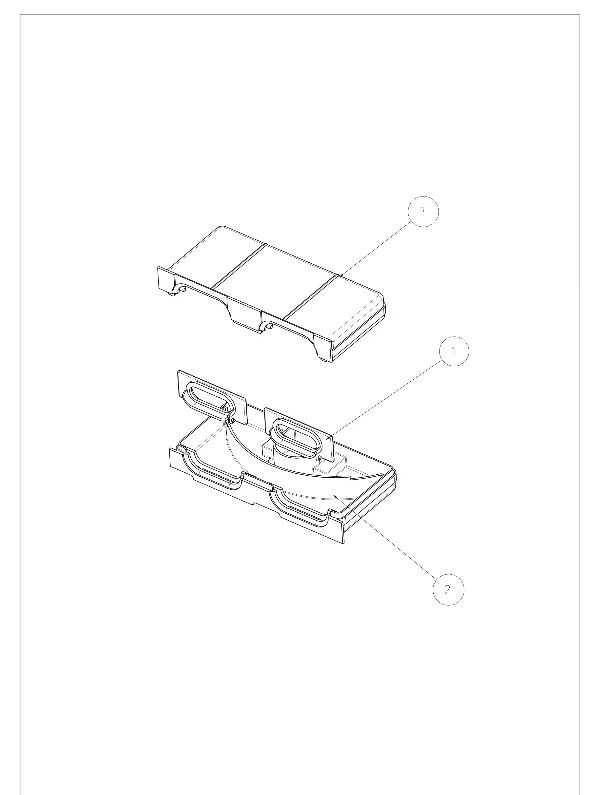

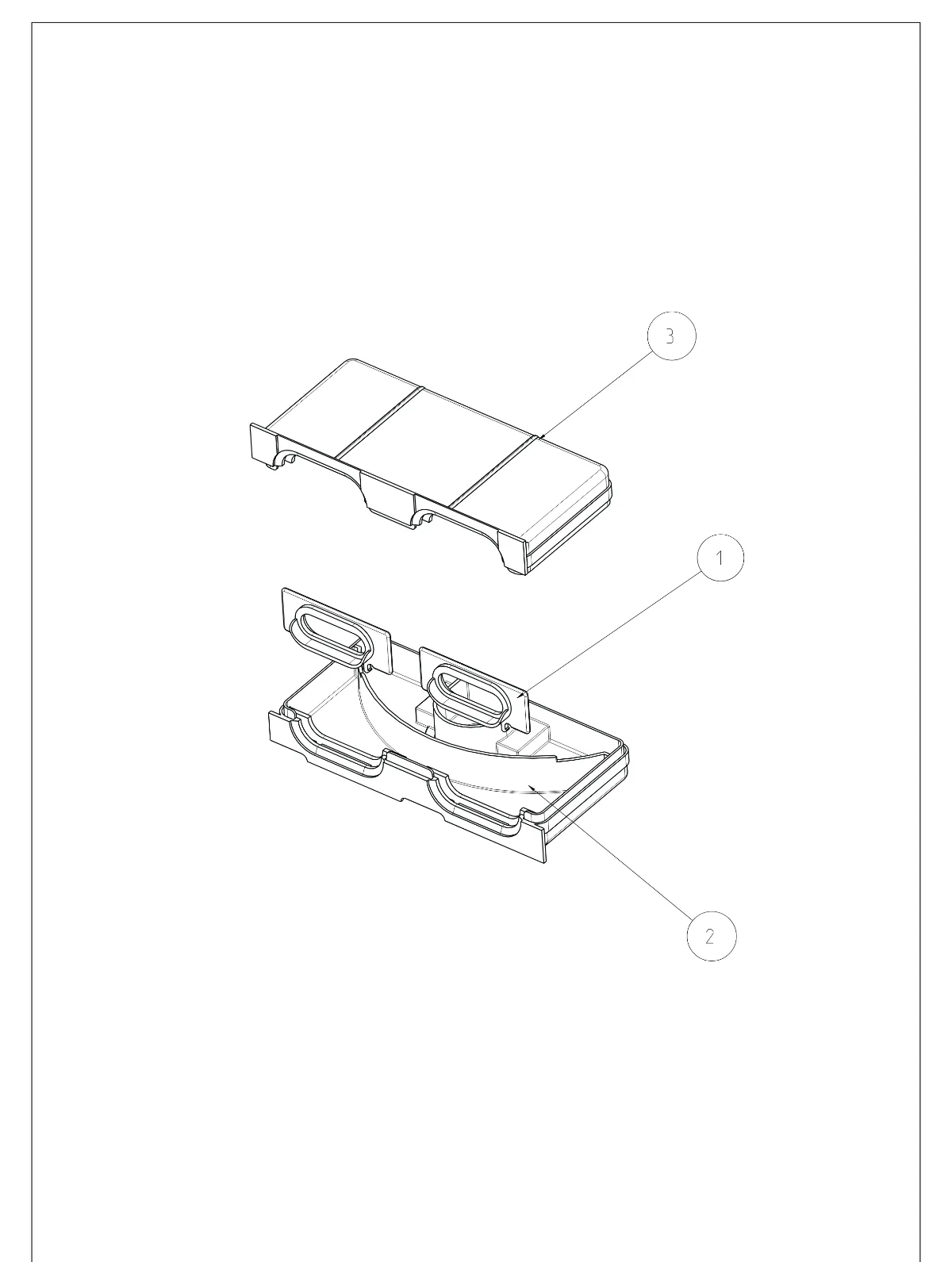

ASSIEME CASSETTO ASPIRAZIONE BASSO
Lámina 20 de 30
Piezas de esta lámina
- 1 BOCCHETTA APERTA
- 2 CASSETTO A DUE INFERIORE DI ASPIR.
- 3 CASSETTO A DUE SUPERIORE DI ASPIR.

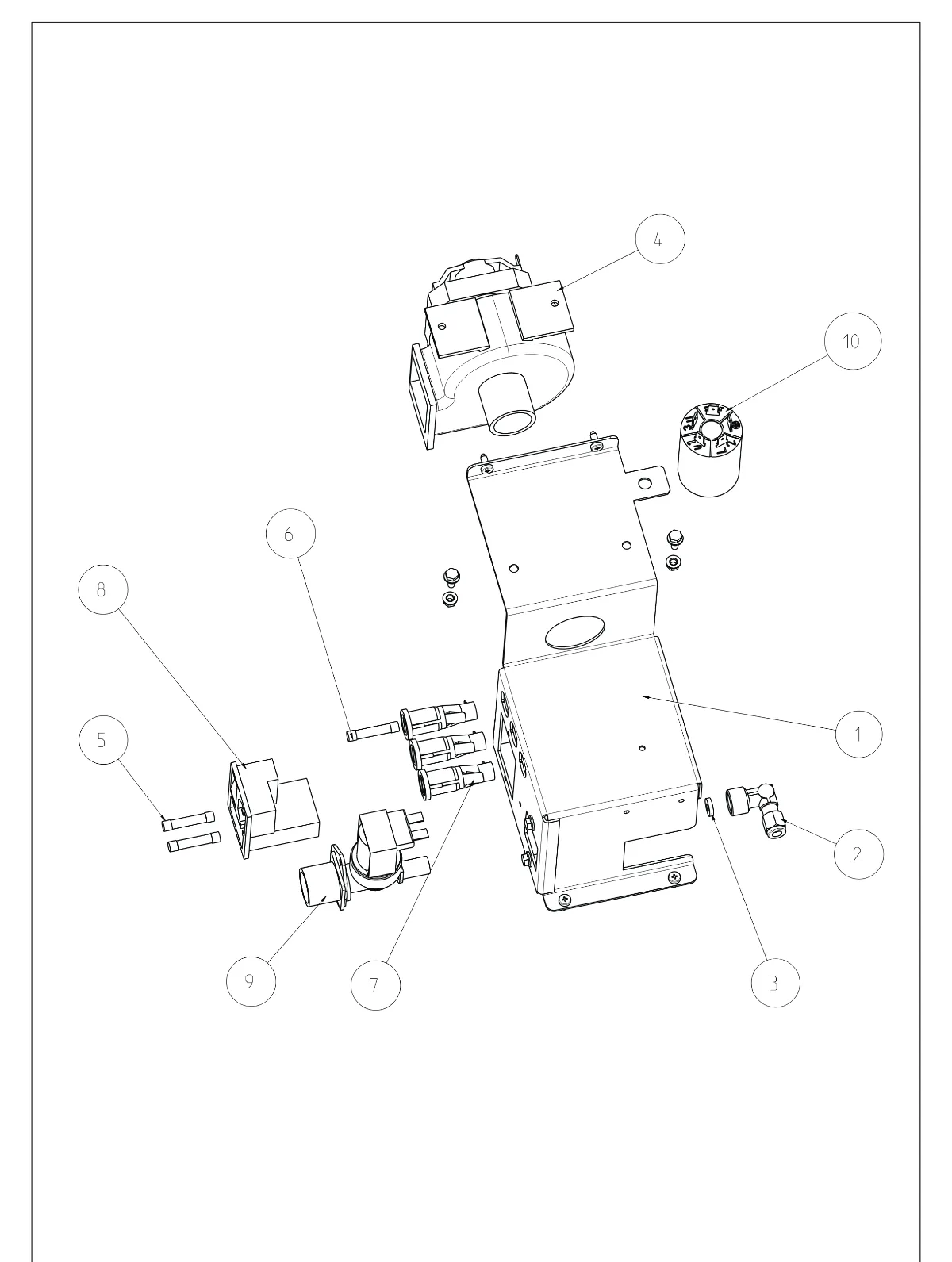

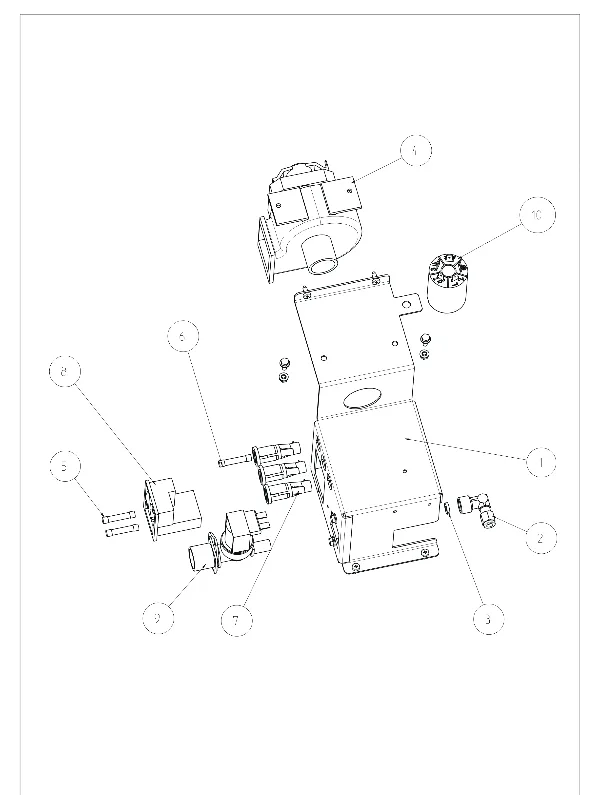

ASS. SUPP. VENTIL. E ELETTROV. H20
Lámina 21 de 30
Piezas de esta lámina
- 1 MENSOLA VENTILATORE E ELETTROV. H20
- 2 RACC.GOMITO 1/ 4G F-1/BG M dado e bus.
- 3 RONDELLA
- 4 ASPIRATORE
- 5 FUSIBILE IN STEATITE 10 A
- 6 FUSIBILE STEAT ITE 15 A
- 7 PORTAFUSIBILE
- 8 PRESA+INTERRUT.+PORTAFUS.
- 9 ELETTROVALVOLA 24 Volt CA
- 10 FILTRO RETE ATT-SCATTO

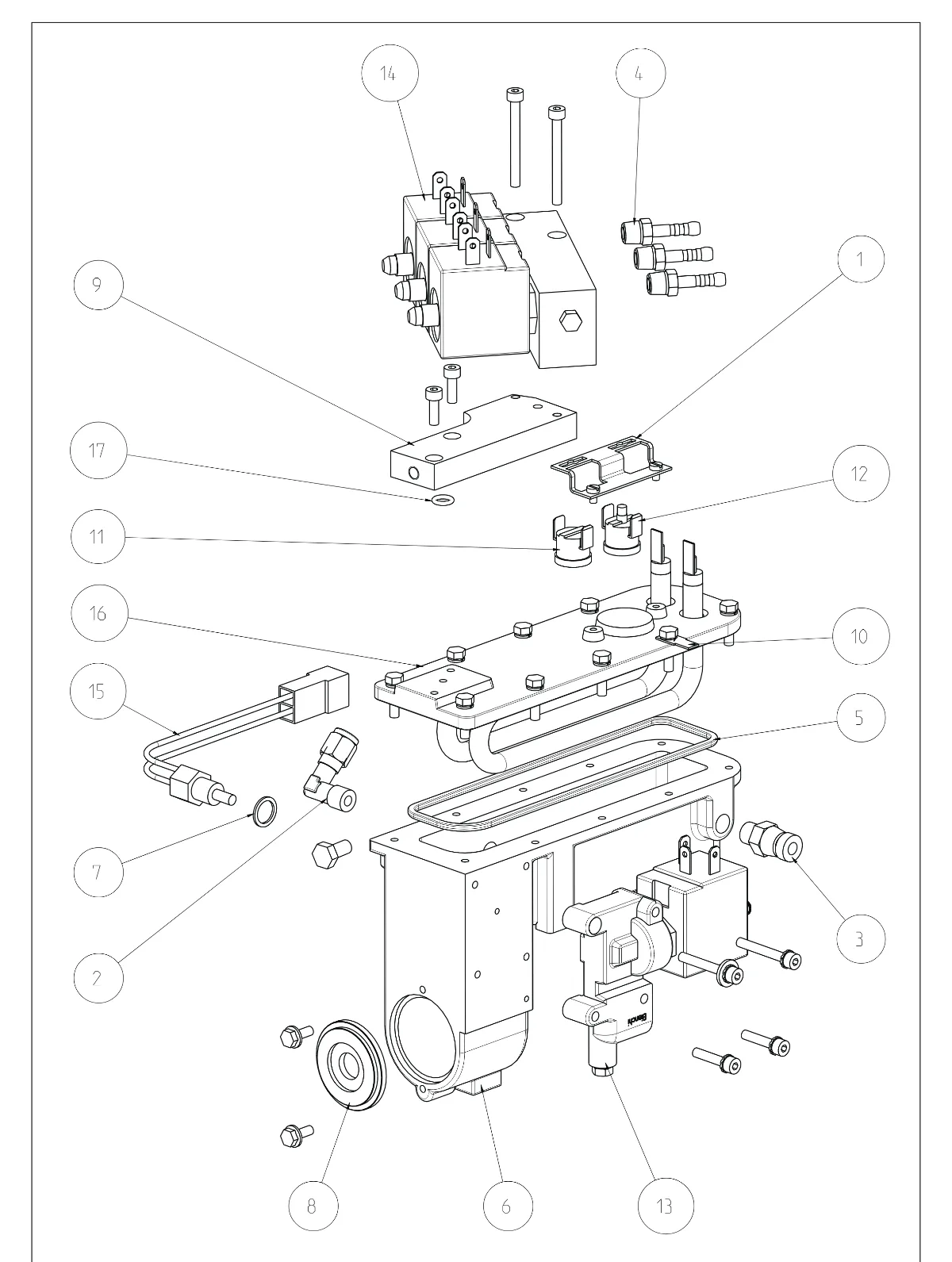

ASS CALDAIA GB
Lámina 22 de 30
Piezas de esta lámina
- 1 MOLLETTA PER TERMOREGOLATORE
- 2 RACC . GOMITO ART.237 6- 1/8 Gas
- 3 VALV.0 1 SCARICO+OR 1/8 Gas
- 4 INNESTO PORTAGOMMA
- 5 GUARNIZ.CALD-ES
- 6 CORPO CALDAIA GR
- 7 GUARNIZIONE RAME D. 10
- 8 RONDELLA FERMO PISTONE
- 9 BLOCCHETTO PER ELETTROVALVOLE
- 10 LINGUETTA MASCHIO 6.3x0.8
- 11 CLIXON AD APERT. RAP. TY60 110 º
- 12 CLIXON A RIC . MAN. TY60R 135 º
- 13 ELETTROVALVOLA 3 VIE 24V OC
- 14 GRUPPO 3 ELETTROV. 2 VIE 24V DC
- 15 SONDA AD IMMERSIONE
- 16 ASS IEME RESISTENZA 230 Vol t
- 17 OR 2025

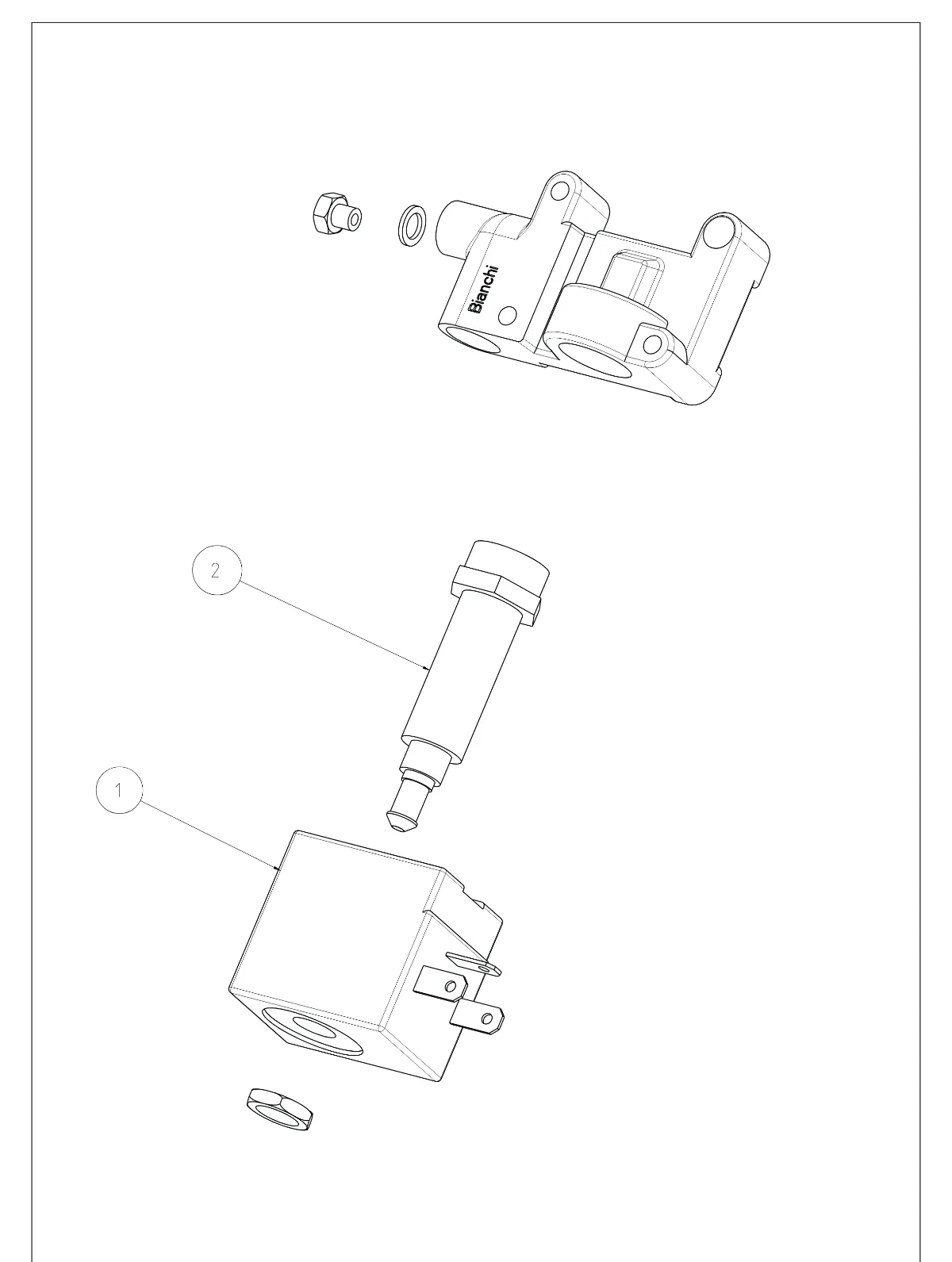

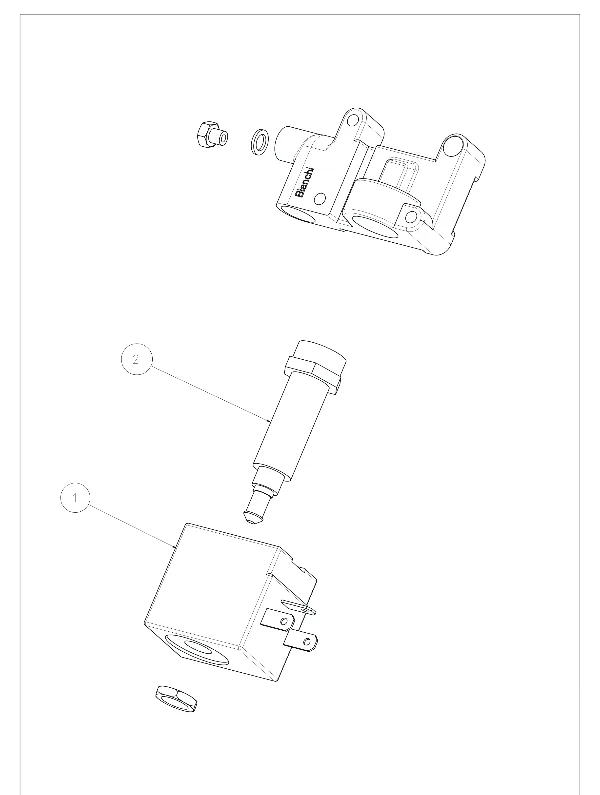

ELETTROVALVOLA 3 VIE 24V DC 25020846_QLAB
Lámina 23 de 30
Piezas de esta lámina
- 1 BOBINA 24V OC OLAB
- 2 CANOTTO OLAB
- 1 BOBINA 24V OC DDE
- 2 PISTONE INTERNO ODE
- 3 CANDTTO OOE

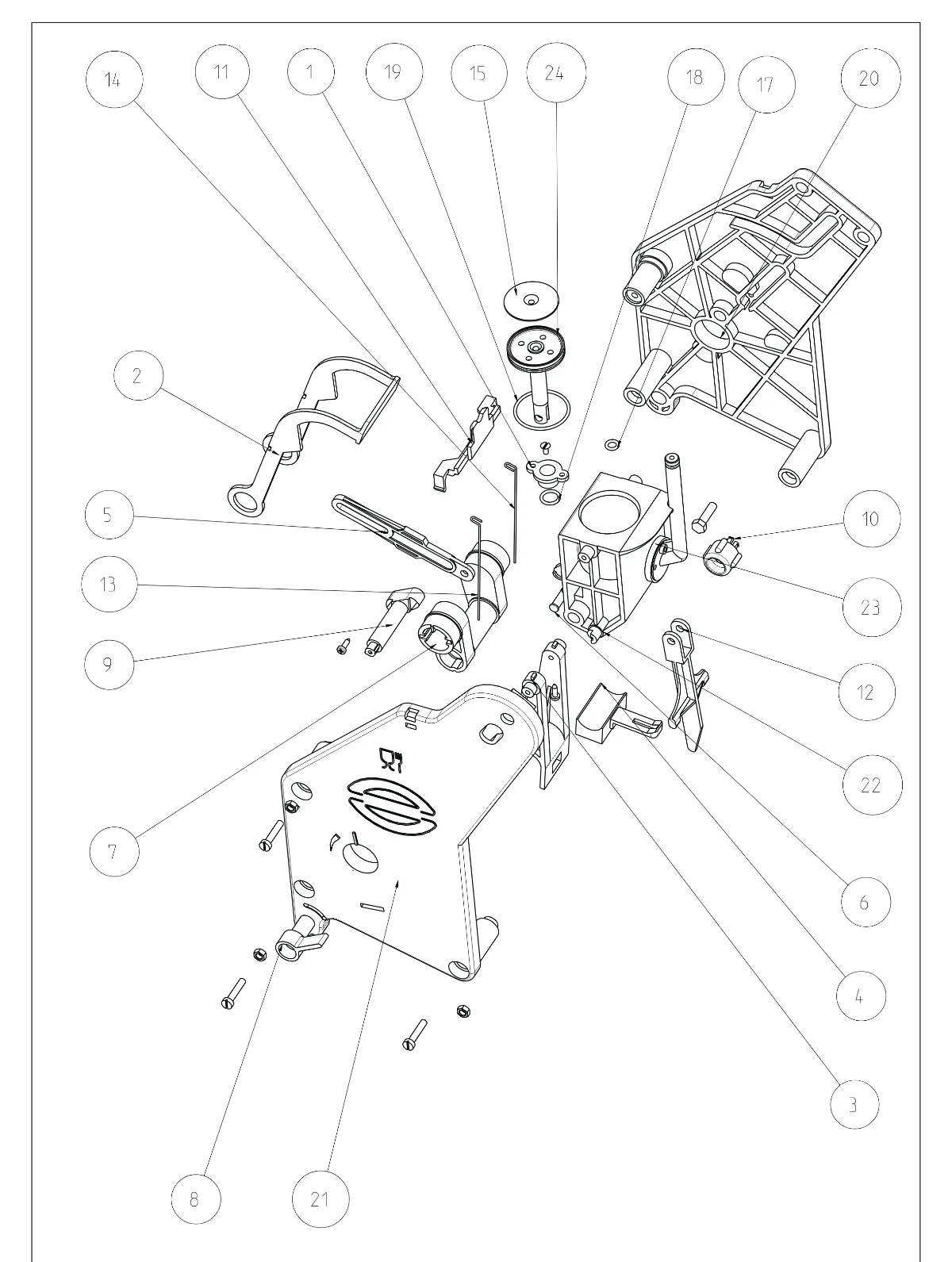

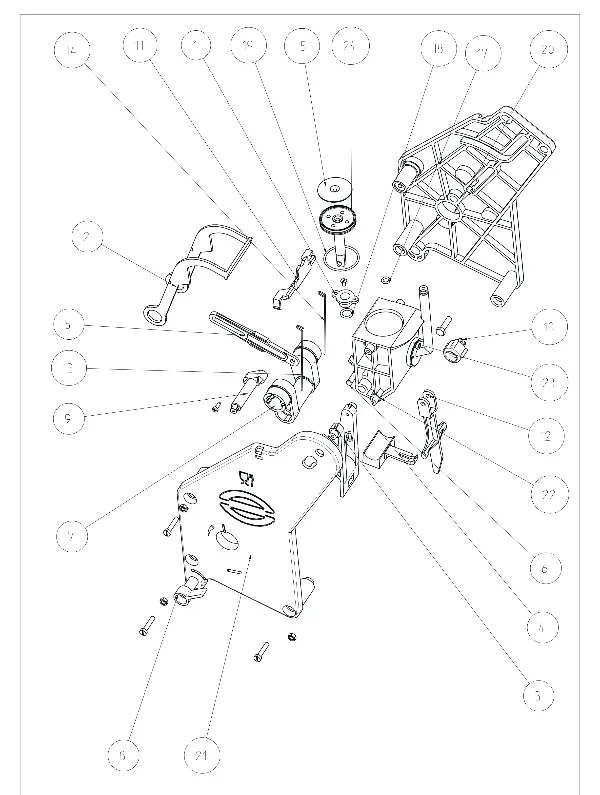

GRUPPO CAFFE NB
Lámina 24 de 30
Piezas de esta lámina
- 1 BUSSOLA PER BICCHIERINO
- 2 SPATOLA
- 3 BIELLA
- 4 STAFFA
- 5 ASTINA DI TRASCINAMENTO
- 6 RIBATTINO
- 7 MANOVELLA
- 8 LEVA DI BLOCCAGGIO
- 9 ASTINA DI BLOCCAGGIO
- 10 POMOLO PER VITE
- 11 DISTANZIALE PER SPALLE GRUPPO
- 12 SOLLEVATORE ASTA
- 13 MOLLA PER SPATOLA OX
- 14 MOLLA PER SPATOLA SX
- 15 FILTRO PER GRUPPO
- 16 GRASSO ALIMENTARE
- 17 OR 2021
- 18 OR 2037 VITON
- 19 OR 2125
- 20 SPALLA POSTERIORE
- 21 SPALLA ANTERIORE
- 22 BICCHIERINO
- 23 TUBETTO PER BICCHIERINO
- 24 ASTA ESPULSIONE FOND I

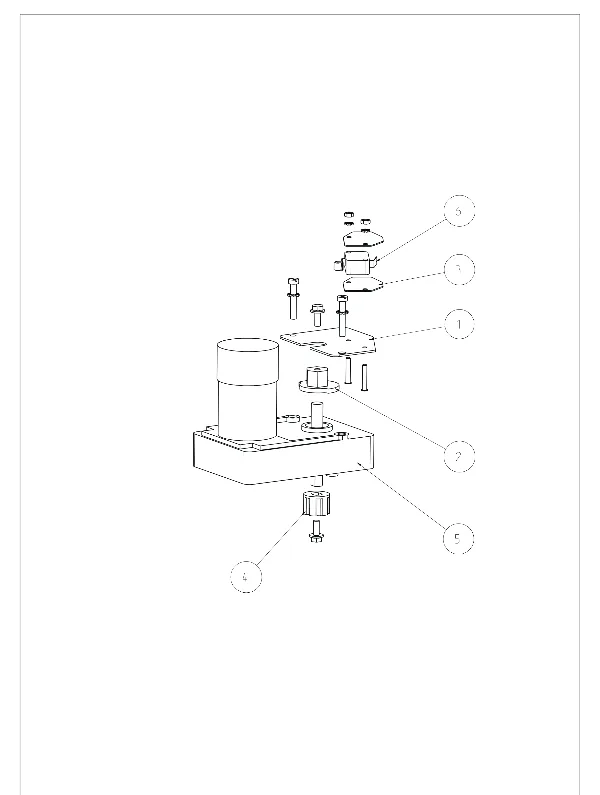

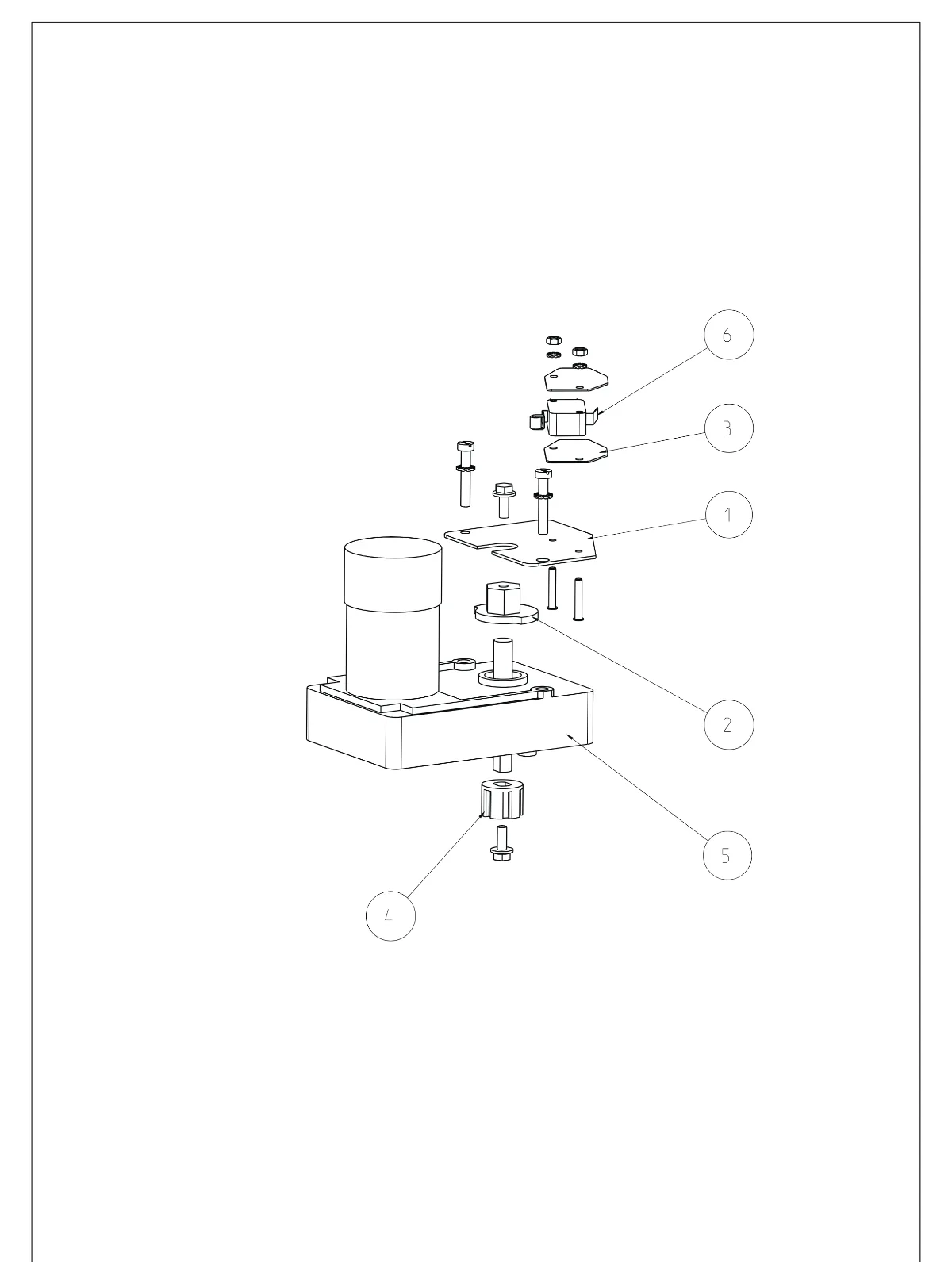

ASSIEME MOTORID. GRUPPO CAFFE 20016810-02
Lámina 25 de 30
Piezas de esta lámina
- 1 ASSIEME PIASTRA MICRO
- 2 CAMMA ROTAZIONE GRUPPO
- 3 ISOLANTE PER MICRO
- 4 GIUNTO DI TRASCINAMENTO
- 5 MOTORIOUTTORE
- 6 MICROSW ITCH

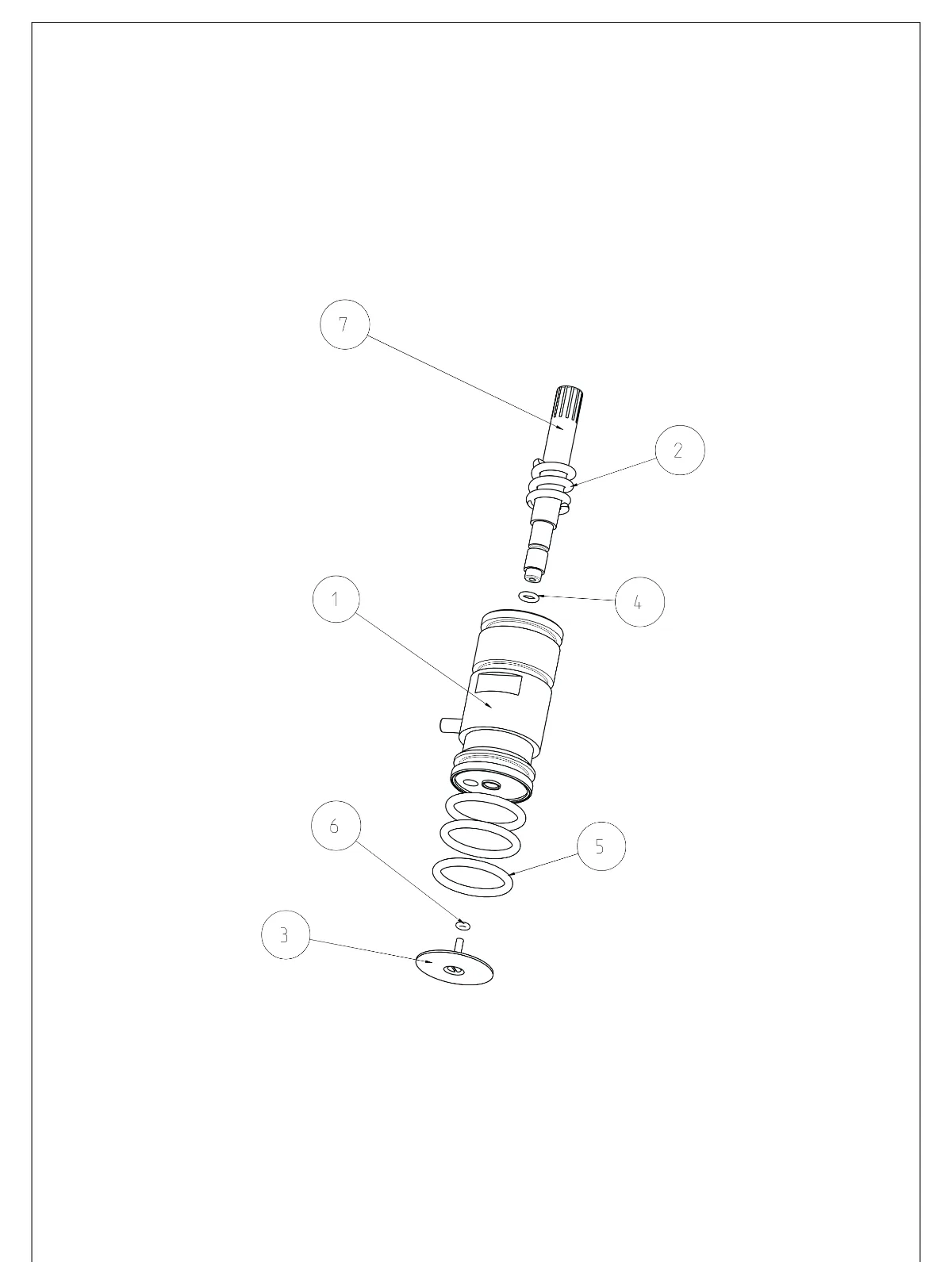

ASSIEME PISTONE
Lámina 26 de 30
Piezas de esta lámina
- 1 PISTONE
- 2 MOLLA PER PISTONE
- 3 ASSIEME FILTRO
- 4 OR 2021
- 5 OR 4112
- 6 OR 2010
- 7 POMOLO PER FILTRO PISTONE

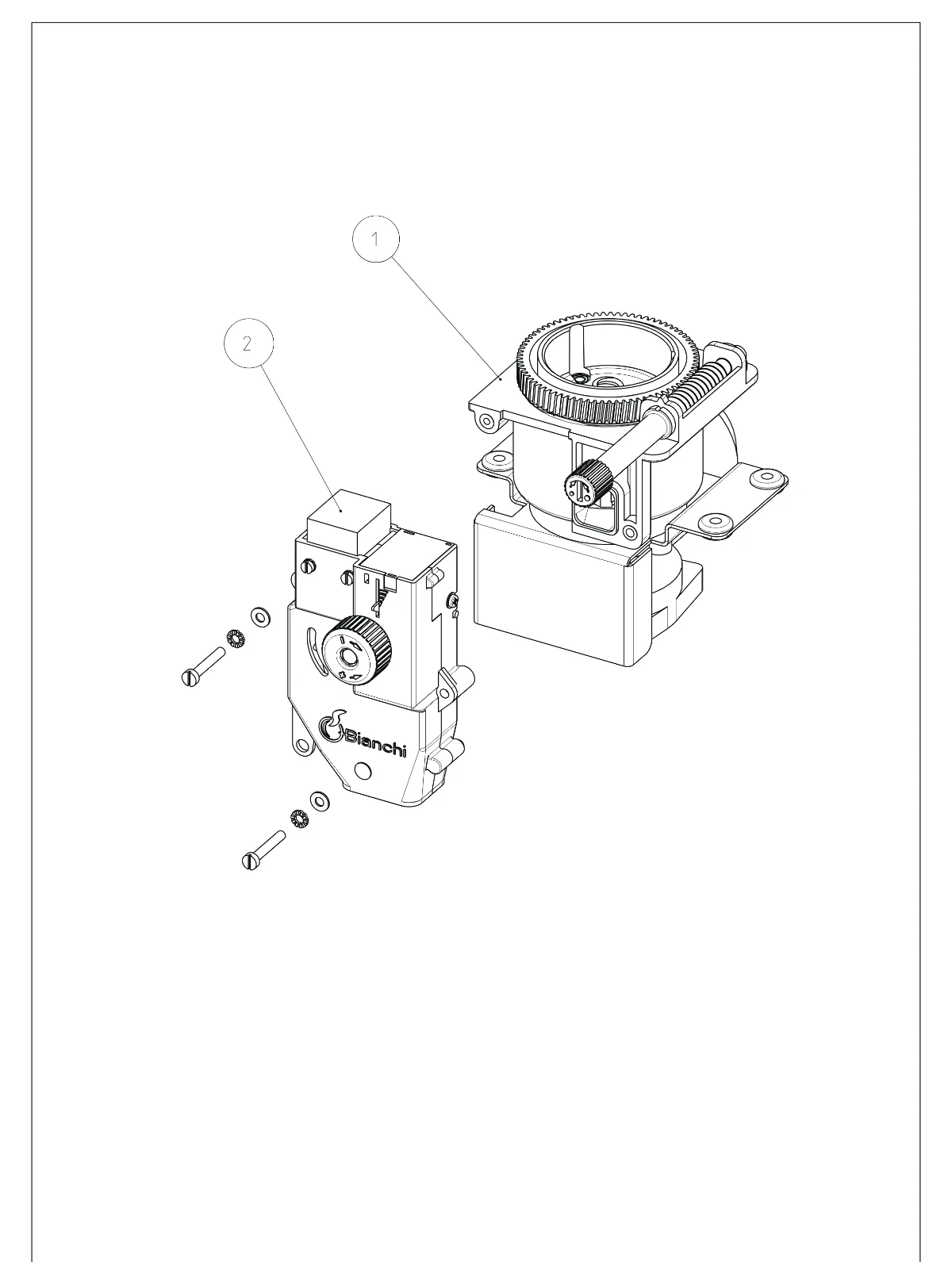

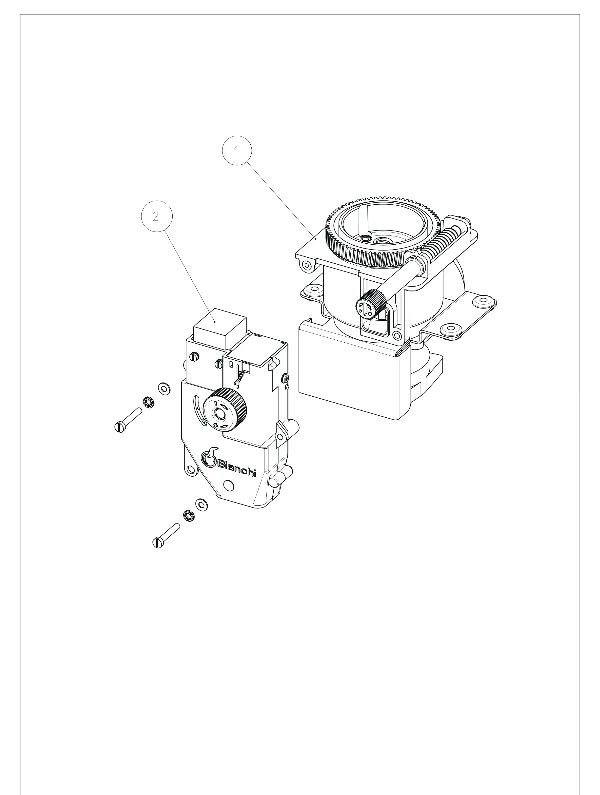

ASSIEME MACINADOSATORE
Lámina 27 de 30
Piezas de esta lámina
- 1 ASSIEME MAC ININO
- 2 ASSIEME DOSATORE MICRO A TENUTA

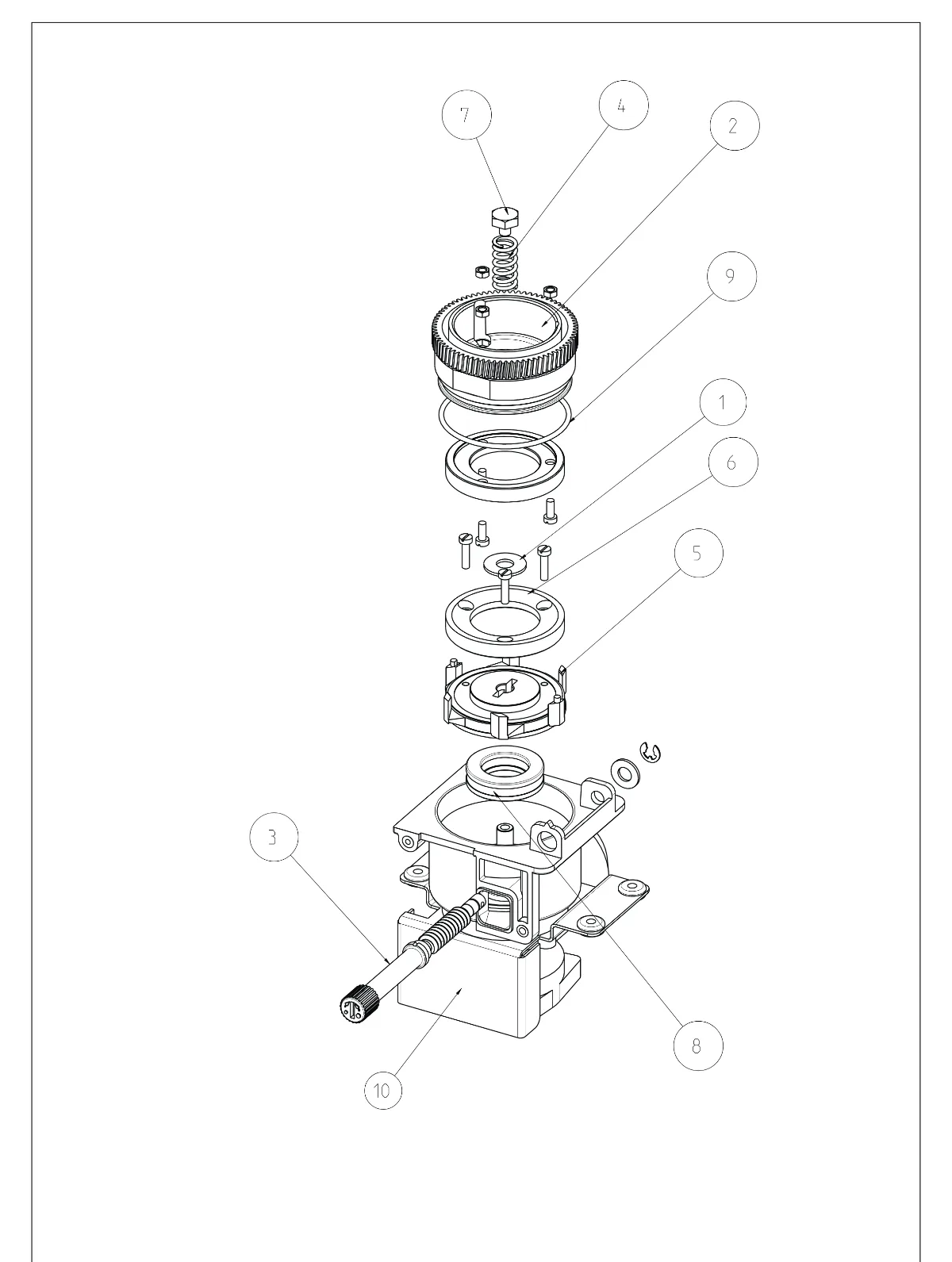

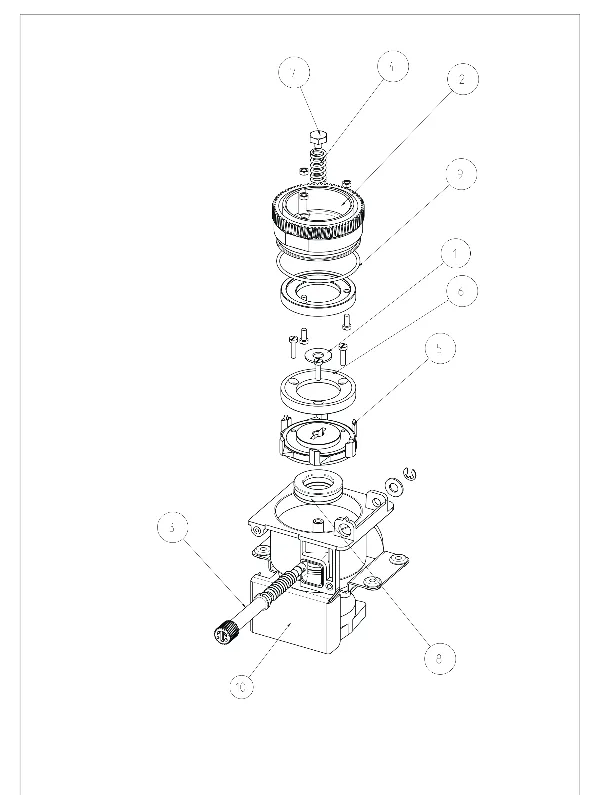

ASSIEME MACININO
Lámina 28 de 30
Piezas de esta lámina
- 1 RDNDELLA
- 2 GHIERA O1 REGDLAZIONE
- 3 VI TE O1 REGOLAZIONE MACINATURA
- 4 MOLLA
- 5 PORTAMAC INA
- 6 MACINA 0=64,25 SP=B,5
- 7 VI TE PER MOLLA
- 8 cuse INETTO SKF Tipo 51105
- 9 DR 3262
- 10 KIT MACININO 24V DC

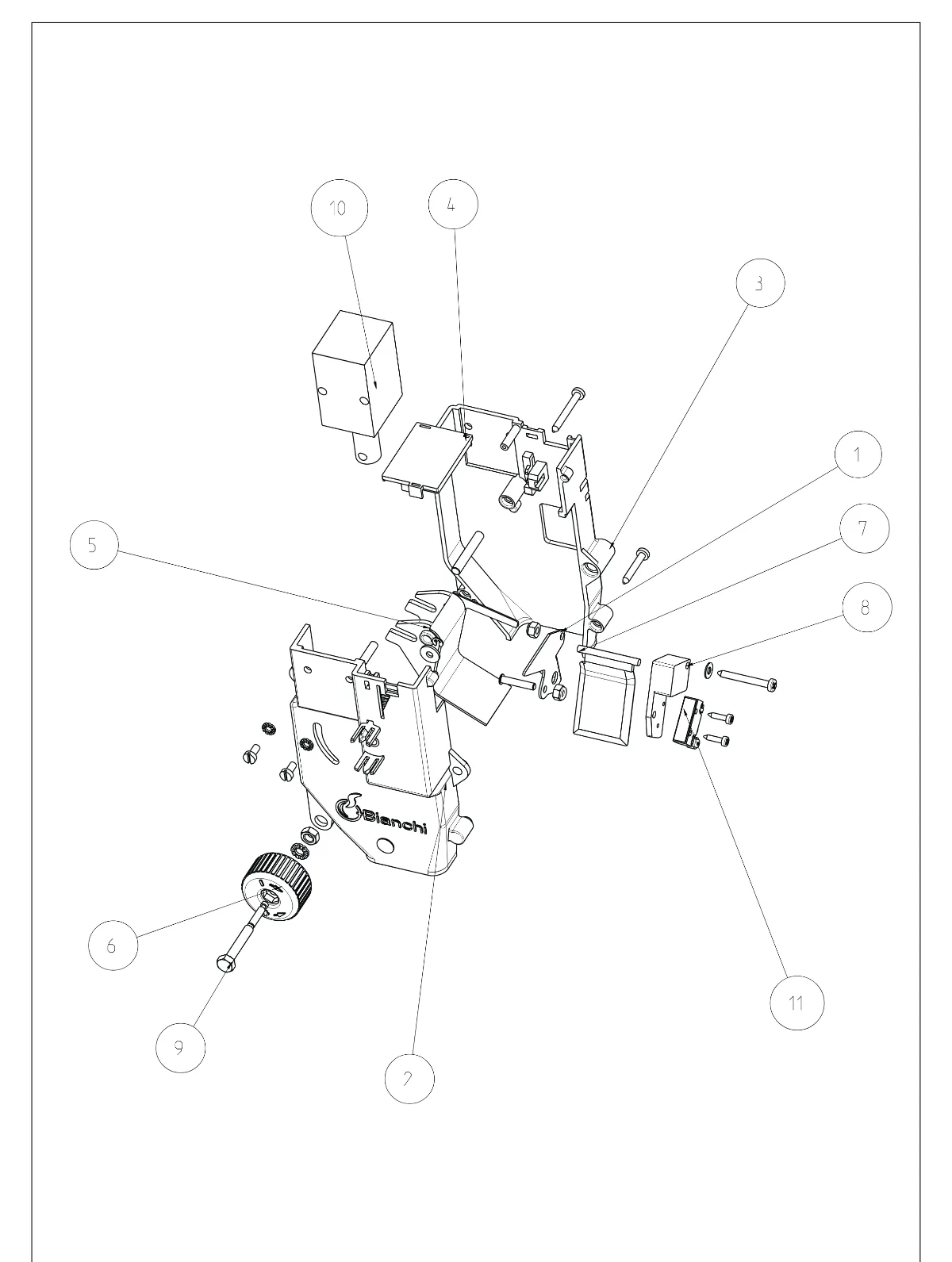

ASSIEME DOSATORE MICRO A TENUTA
Lámina 29 de 30
Piezas de esta lámina
- 1 SQUADRETTA DI REGOLAZIONE
- 2 GUSCIO ANTERIORE DOSATORE CAFFE'
- 3 GUSCIO POST. DOS. PER MICRO ATENUTADOSERREAR COVER
- 4 COPERCHIODOSATORE MICRO ATENUTA
- 5 CASSETTO BASCULANTE
- 6 MANOPOLA PER REGOLAZIONE DOSE CAFFE'
- 7 PARATIA MOBILE
- 8 ADATTATORE SW ITCH
- 9 VITE DI REGOLAZIONE MICROINTERRUTTORE---
- 10 ELETTROMAGNETE_DOSATORE 24V.DC
- 11 MICROSW ITCH BURGESS mod. V4NS
ASSIEME PEZZI CORREDO IRIS01XX_KIT
Lámina 30 de 30
Piezas de esta lámina
- 1 CHIAVE ROTAZIONE GRUPPO
- 2 RACCOROO 3/ 4 Gas femm-3/ 8 Gas maschio STRAIGHT
- 3 RACCOROO A GOMITO 1/4-1/ 8 M/F
- 4 CHIAVE DI SERVIZIO PER 1NTERRUTTORE
- 5 TAPPO PER FORATURA
