Lámina 1
Lámina 1 de 12

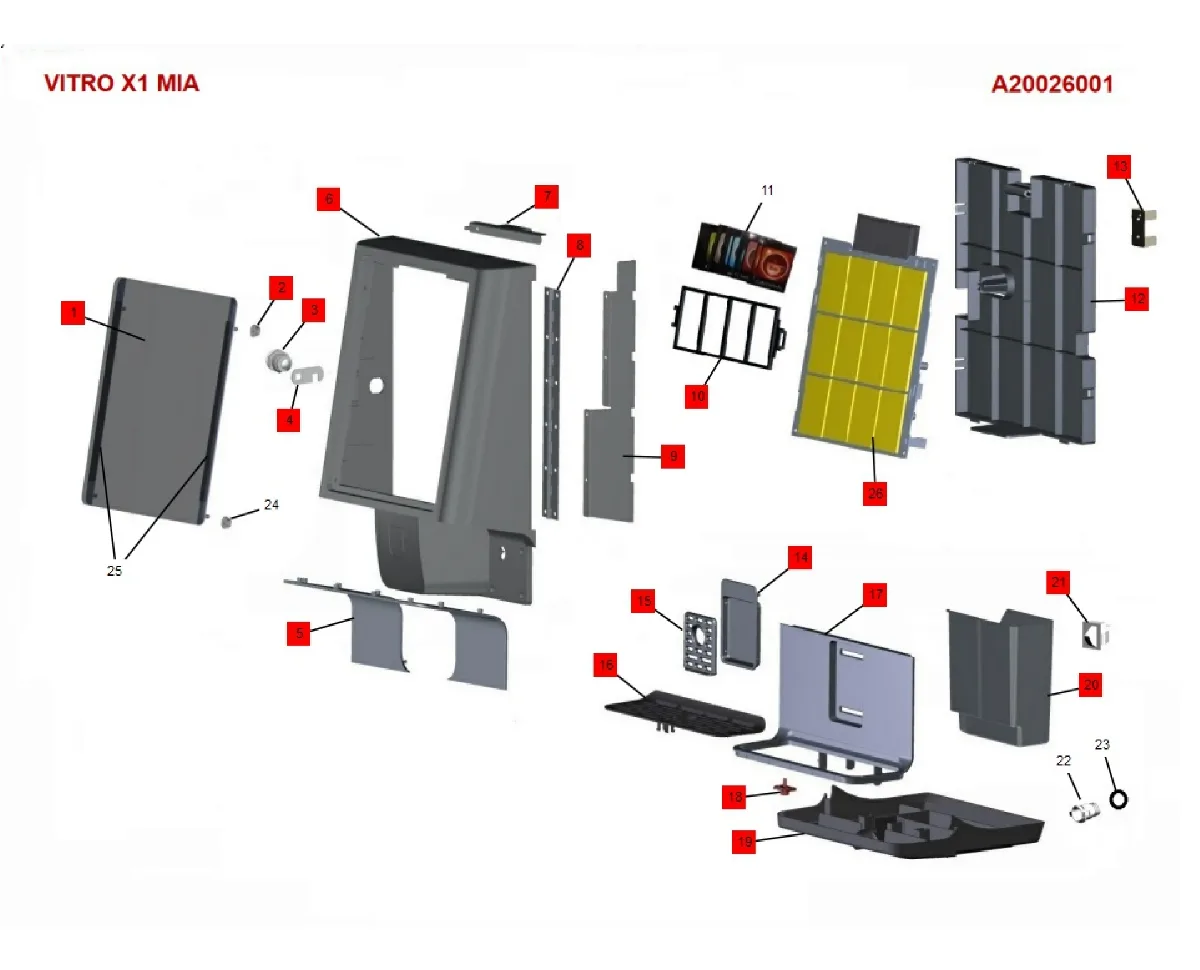

Piezas de esta lámina
- 1 PANEL SELECCION PUERTA VITRO X1
- 2 TUER.HEX.C/ARAN. DIN6923 M4 BL
- 3 CERRADURA GIUSSANI G5CO3KA1-000
- 4 MANIVELA GIUSSANI REF 153ZB
- 5 FRONTAL SUPERIOR VITRO S1
- 6 PUERTA VITRO X1
- 7 CLIP TAPA TRASERA PUERTA VITRO S1
- 8 BISAGRA PUERTA VITRO S1
- 9 SUPLEMENTO BISAGRA PUERTA VITRO S1
- 10 PORTA-ETIQUETAS 4
- 12 TAPA TRASERA PUERTA VITRO X1
- 13 SOP. CAJA PROGRAMACION
- 14 CONCHA REVERSIBLE ALZATAZAS VITRO S1
- 15 ALZATAZAS VITRO S1
- 16 REJILLA VITRO S1
- 17 SCTO. FRONTAL INFERIOR VITRO S1+IMANES
- 18 FLOTADOR BANDEJA RECOGIDA LIQUIDOS
- 19 BANDEJA VITRO S1
- 20 CAJON MARROS VITRO S1
- 21 PULSAD.PUER.NEVERA ARC.E3102AA
- 26 TARJETA TECLADO ZEN 12T UK
Lámina 2
Lámina 2 de 12
Piezas de esta lámina

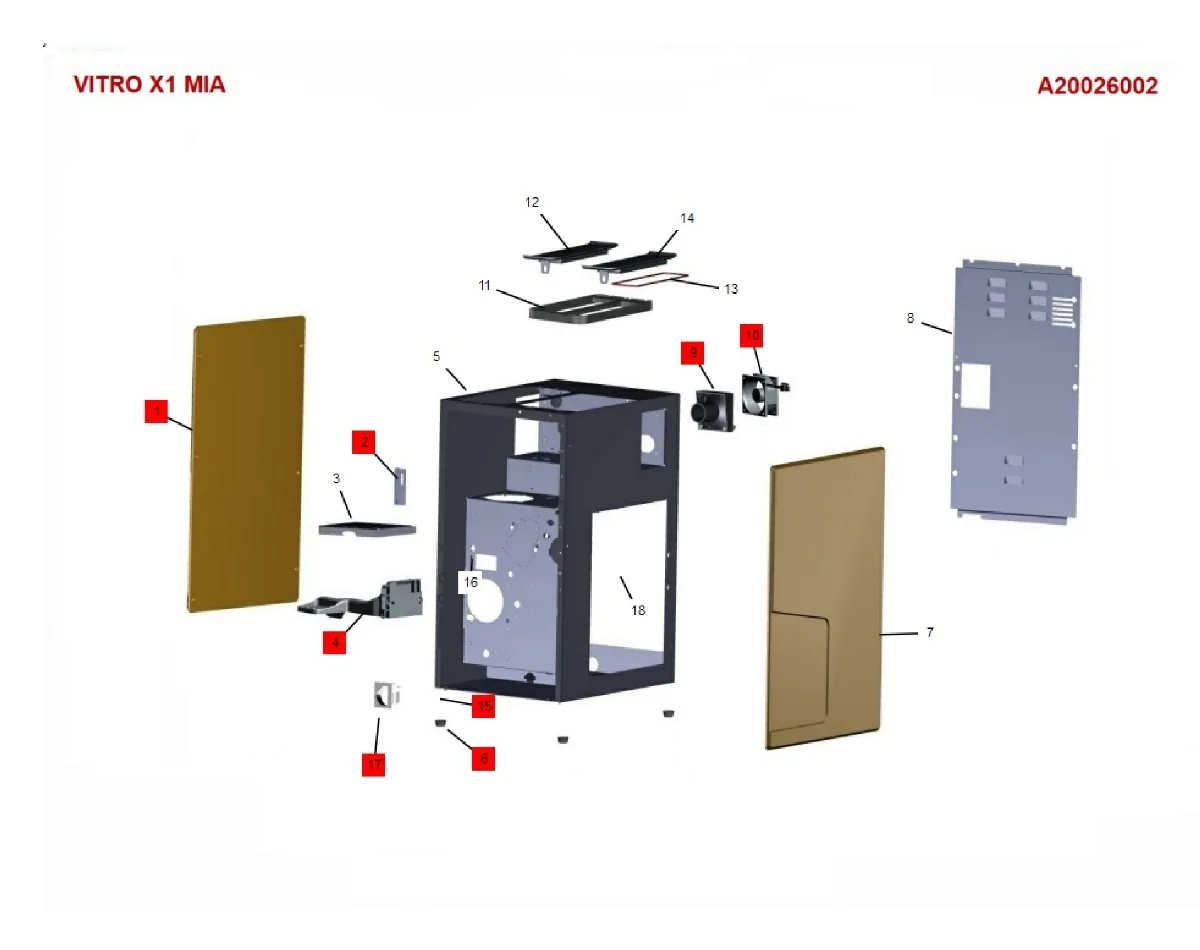

- 1 PANEL IZQUIERDO VITRO X1
- 2 GUIA PUERTA NEGRA
- 4 PORTAESPITAS VITRO S1
- 6 TOR.AUT.ALO.R/CRUZ DIN7981 F7X1/4" C/AR
- 6 TOR.AUT.ALO.C/ARA.R/CRUZ DIN7981 F7X3/8"
- 6 TOPE GOMA SKIFFY 048 2000 114 07
- 9 EMBUDO CAFE MOLIDO
- 10 CTO. VENTILADOR 60x60x25 24VDC
- 15 TOR.AUT.ALO.C/ARA.R/CRUZ DIN7981 F7X3/8"
- 17 PULSAD.PUER.NEVERA ARC.E3102AA
Lámina 3
Lámina 3 de 12

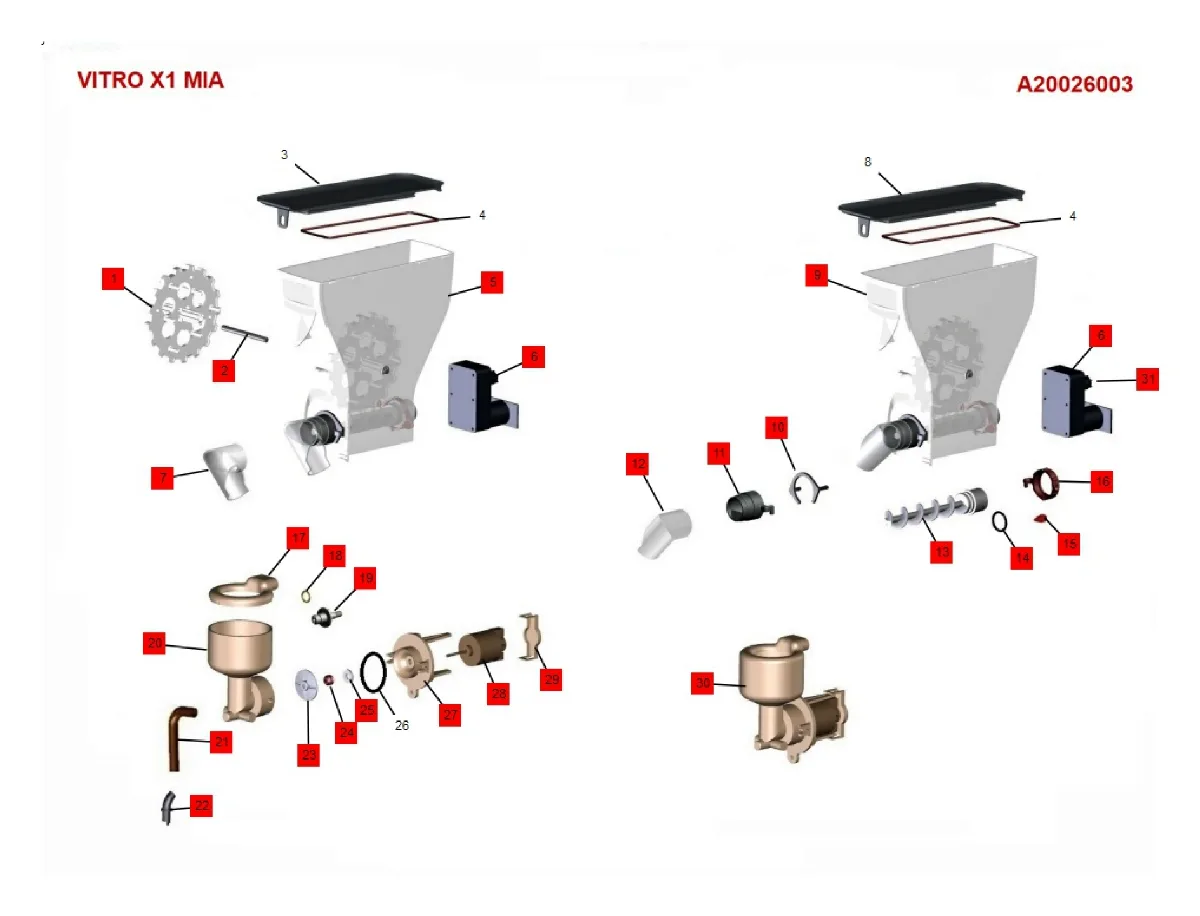

Piezas de esta lámina

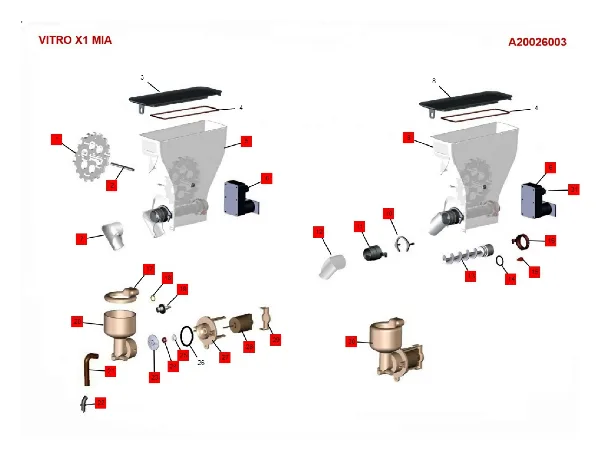

- 1 RUEDA REMOVEDOR
- 2 EJE REMOVEDOR
- 5 TOLVA 1,6
- 6 EXTRACTOR PRODUCTO
- 7 CODO IZQUIERDO
- 9 TOLVA 1,6
- 10 RETEN
- 11 CASQUILLO SALIDA PRODUCTO
- 12 CODO DERECHO
- 13 HUSILLO CORTO
- 14 JUNTA TORICA OR SI ø18,72xø2.62
- 15 AMORTIGUADOR ROJO
- 16 CIERRE HUSILLO
- 17 TAPA BATIDOR BEIGE
- 18 JUNTA TORICA NBR70 8.1X1.6
- 19 INYECTOR 3
- 20 BATIDOR BEIGE
- 21 TUBO SILICONA ALIM. ENDURECIDA ROJO 6x10
- 21 TUBO SILICONA ALIM. ENDURECIDA AZUL 6x10
- 21 AMORTIGUADOR ROJO
- 22 ESPITA R15
- 23 DISCO BATIDOR IMPELLOR
- 24 JUNTA EJE BATIDOR
- 25 ARANDE LA PTFE 12x4,5
- 27 BASE BATIDOR BEIGE
- 28 MOTOR BATIDOR 24VDC 13700RPM
- 29 RETENTOR MOTOR BEIGE
- 30 CTO. MOTOR BATIDOR BEIGE (13.700rpm)
- 31 INTERFACE MOTOR
Lámina 4
Lámina 4 de 12

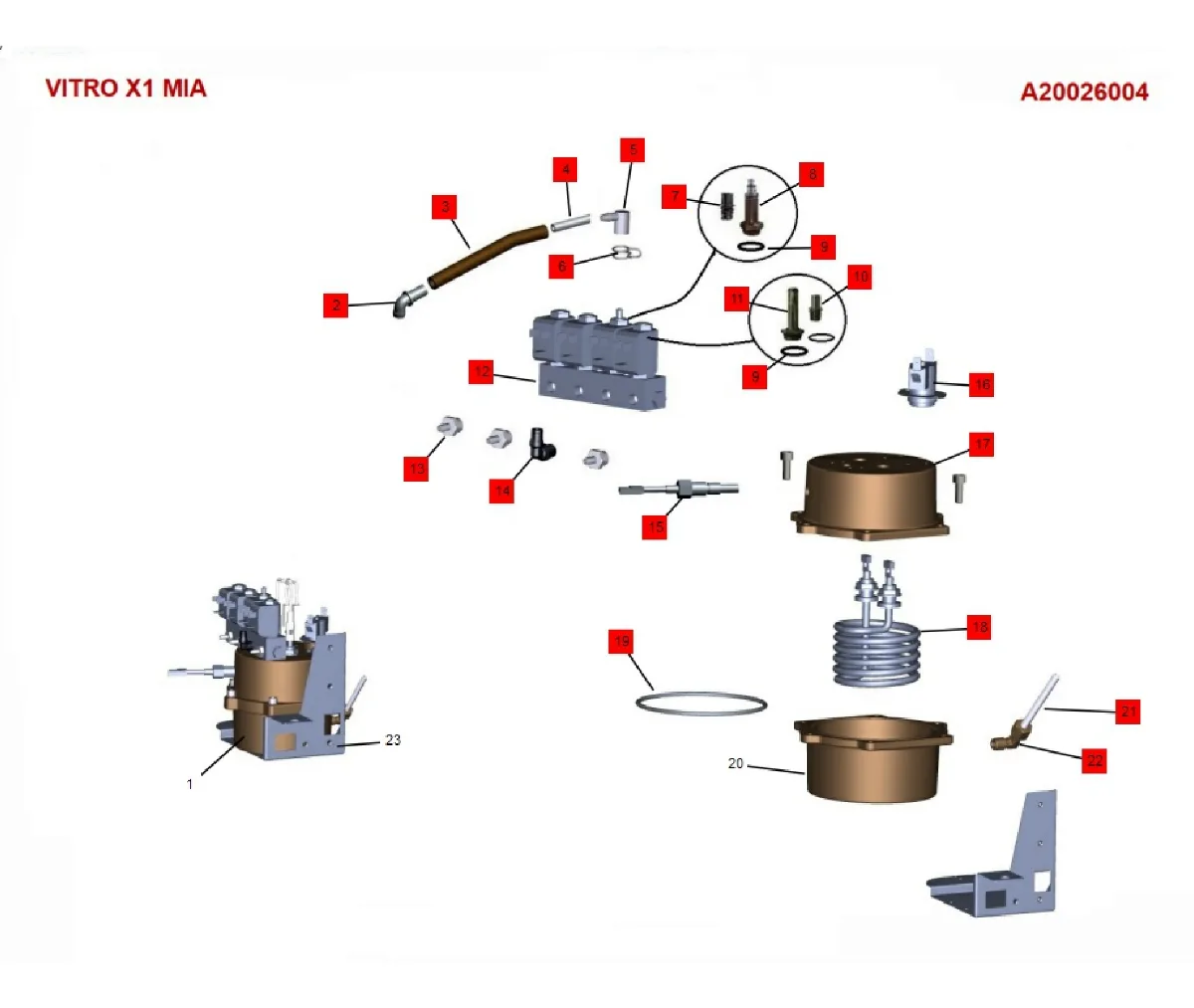

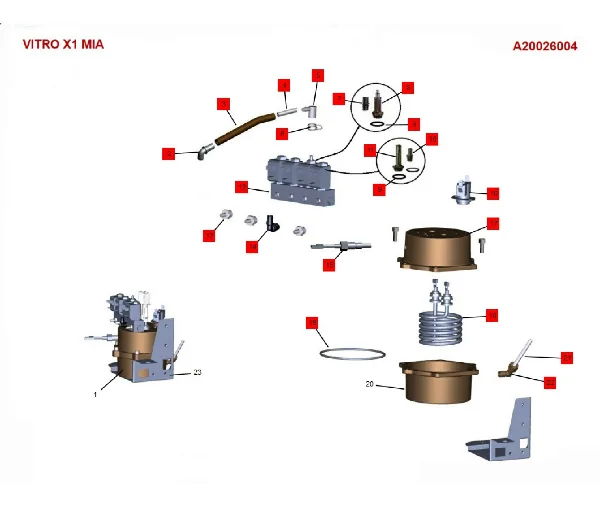

Piezas de esta lámina
- 2 JUEGO DE ENTRONQUES SALIDA GOMAS
- 3 TUBO SILICONA ALIM. 9x14 RAL 8019
- 4 TUBO SILICONA ALIMENTARIA 4x7mmTRANPARE
- 5 PIPETA BOMBA ULKA EX5
- 6 ABRAZADERA DE ALAMBRE 11.6 - 12.3
- 7 NÚCLEO + MUELLE 3 VÍAS PEQUEÑO M&M
- 7 NÚCLEO + MUELLE 3 VÍAS PEQUEÑO OLAB
- 8 CARCASA PARA 3 VÍAS PEQUEÑO M&M
- 8 CARCASA PARA 3 VÍAS PEQUEÑO OLAB
- 9 JUNTA ELECTROVAL 3 Y 2 VÍAS PEQUEÑO M&M
- 10 NÚCLEO + MUELLE PARA 2 VÍAS M&M
- 10 NÚCLEO + MUELLE PARA 2 VÍAS OLAB
- 11 CARCASA PARA 2 VÍAS M&M
- 11 CARCASA PARA 2 VÍAS OLAB
- 12 CUERPO SOP 4 ELEC. EXPRE.
- 13 RACOR RECTO 1/8 ESPIGA 6 NIQUE
- 14 ENTRONQUE CODO MACHO 04 R.LEGR 3609.04.1
- 15 CTO. SONDA TEMPERATURA INOX
- 16 TERMOSTATO REF 263ABR CEBI
- 17 TAPACALDERA 700
- 18 RESISTENCIA CALDERA 230V 1400W - Ø74mm
- 19 JUNTA TOR. EPDM 70 SH 104.37X3.53 (ALIM)
- 21 TUBO PTFE TEFLON 4X6mmLEGRIS 1025T0600
- 22 RACOR CODOM1/8"R-6-01090610LEG
Lámina 5
Lámina 5 de 12
Piezas de esta lámina

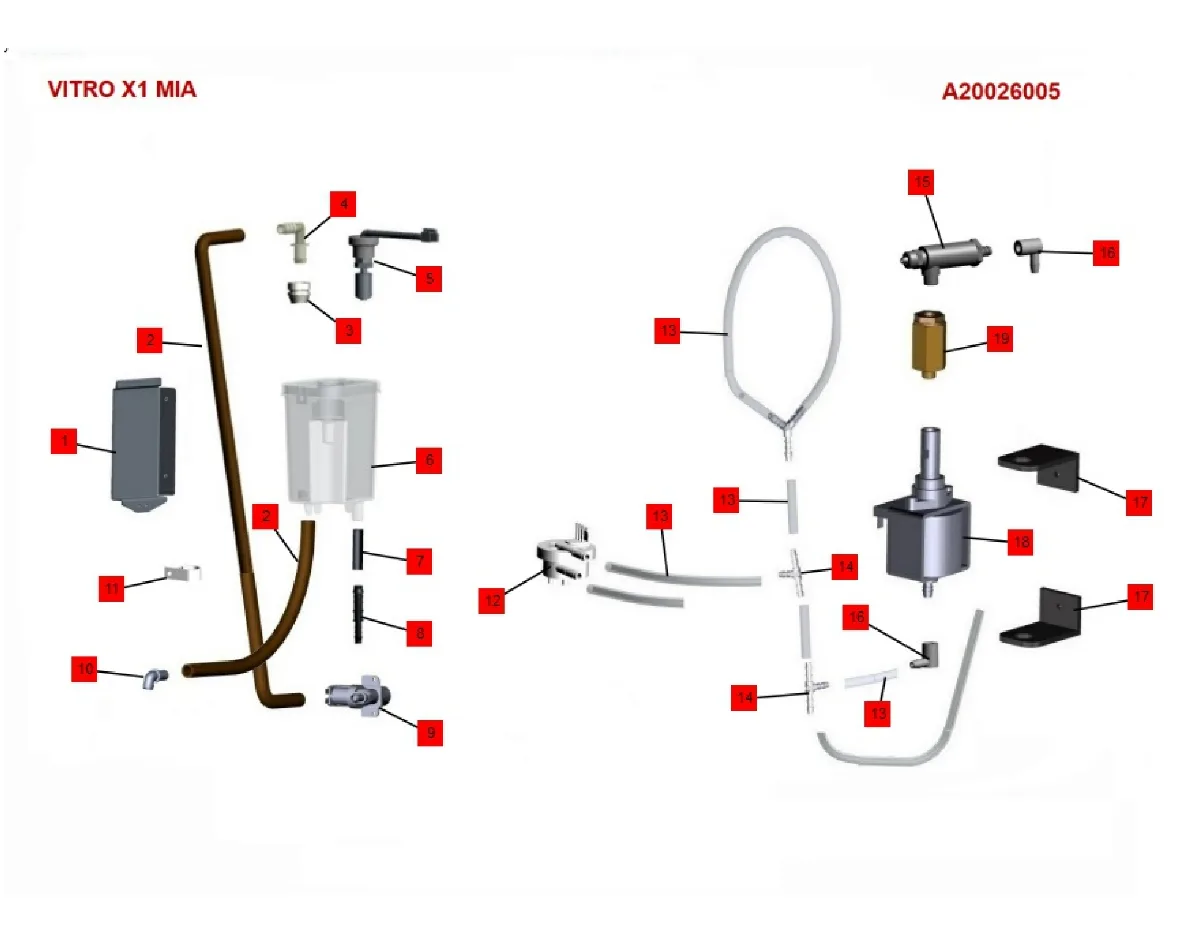

- 1 SOPORTE DEPOSITO FRIO
- 2 TUBO SILICONA ALIM. 9x14 RAL 8019
- 3 CASQUILLO EV. CALDERA
- 4 ENTRONQUE CODO (natural)
- 5 CTO. MAZO NIVEL
- 6 DEPOSITO FRIO NAMA
- 7 TUBO DE SILICONA ALIMEN. 6X10 NEGRO
- 8 REDUCCION 8-6
- 9 ELECTROVALVULA ENTRADA SIN PRESOSTATO
- 10 JUEGO DE ENTRONQUES SALIDA GOMAS
- 11 BRIDA RICHCO EXWHC 500
- 12 CONT.VOLUMETRICO FHKSC ¥1.8
- 13 TUBO SILICONA ALIMENTARIA 4x7mmTRANPARE
- 14 "T" GRUPO BREWER
- 15 VALVULA REG. DE PRESION
- 16 PIPETA BOMBA ULKA EX5
- 17 SOPTE. EN L BOMBA LX5 ULKA
- 18 BOMBA ULKA EX5 230V 50HZ 48W
- 19 CTO. VALVULA ANTIRRETORNO
Lámina 6
Lámina 6 de 12

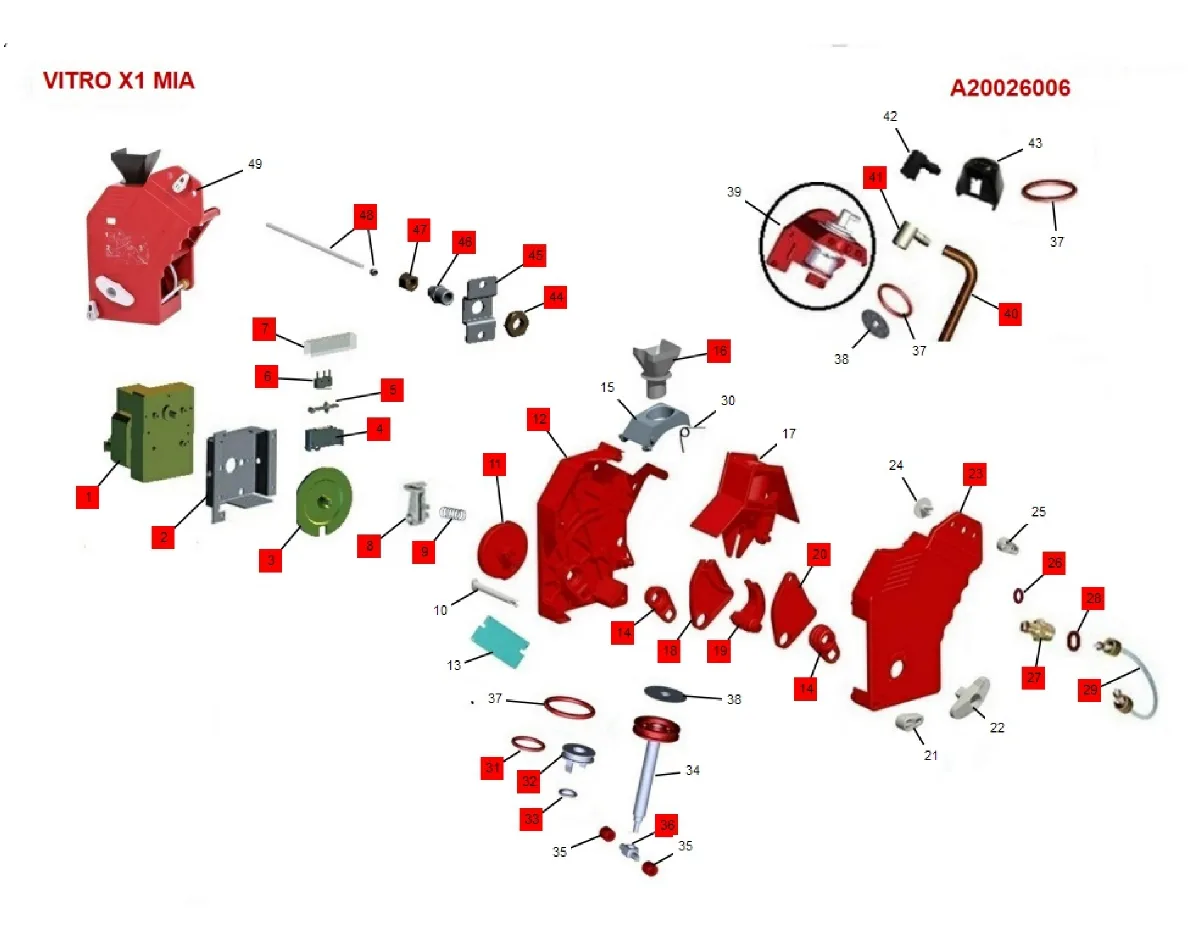

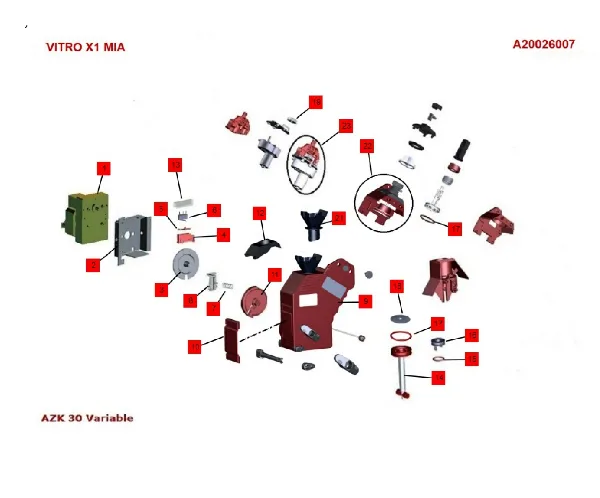

Piezas de esta lámina
- 1 MOTOR BITRON MR 330 H30 BC
- 2 SOPORTE MOTOR VITRO S1
- 3 DISCO MOTOR
- 4 SOPTE. MICRO
- 5 PALANCA MICRO
- 6 MICROR OMRON SS-5GLT
- 7 TAPA MICRO GRUPO
- 8 GATILLO
- 9 MUELLE GATILLO
- 11 LEVA GRUPO
- 12 TAPA IZDA. 2
- 14 BRAZO MANIVELA
- 16 EMBUDO CARGA
- 18 BIELA DCHA.
- 19 LEVA INFERIOR
- 20 SOPTE. MICRO
- 23 TAPA DCHA 2
- 26 JUNTA TORICA ORSI ¥4.47X1.78
- 27 RACORGRUPO 2
- 28 JUNTA TORICA ORSI ¥3.68X1.78
- 29 SUBC. LATIGUILLO PORTA
- 31 JUNTA TORICA ORSI ¥20.29X2.62
- 32 TAPA JUNTA VASTAGO
- 33 JUNTA TORICA 10X2OR HNBR
- 36 PORTARUEDAS GRUPO
- 40 TUBO SILICONA ALIMENTARIA 4x7mmTRANPARE
- 41 PIPETA BOMBA ULKA EX5
- 44 TUERCA 1/4 GAS
- 45 SOPORTE TOMA
- 46 RACOR HEMBRA 1/4x1/8
- 47 TUERCA 1/8"
- 48 SUBC. LATIGUILLO ENTRADA
Lámina 7
Lámina 7 de 12

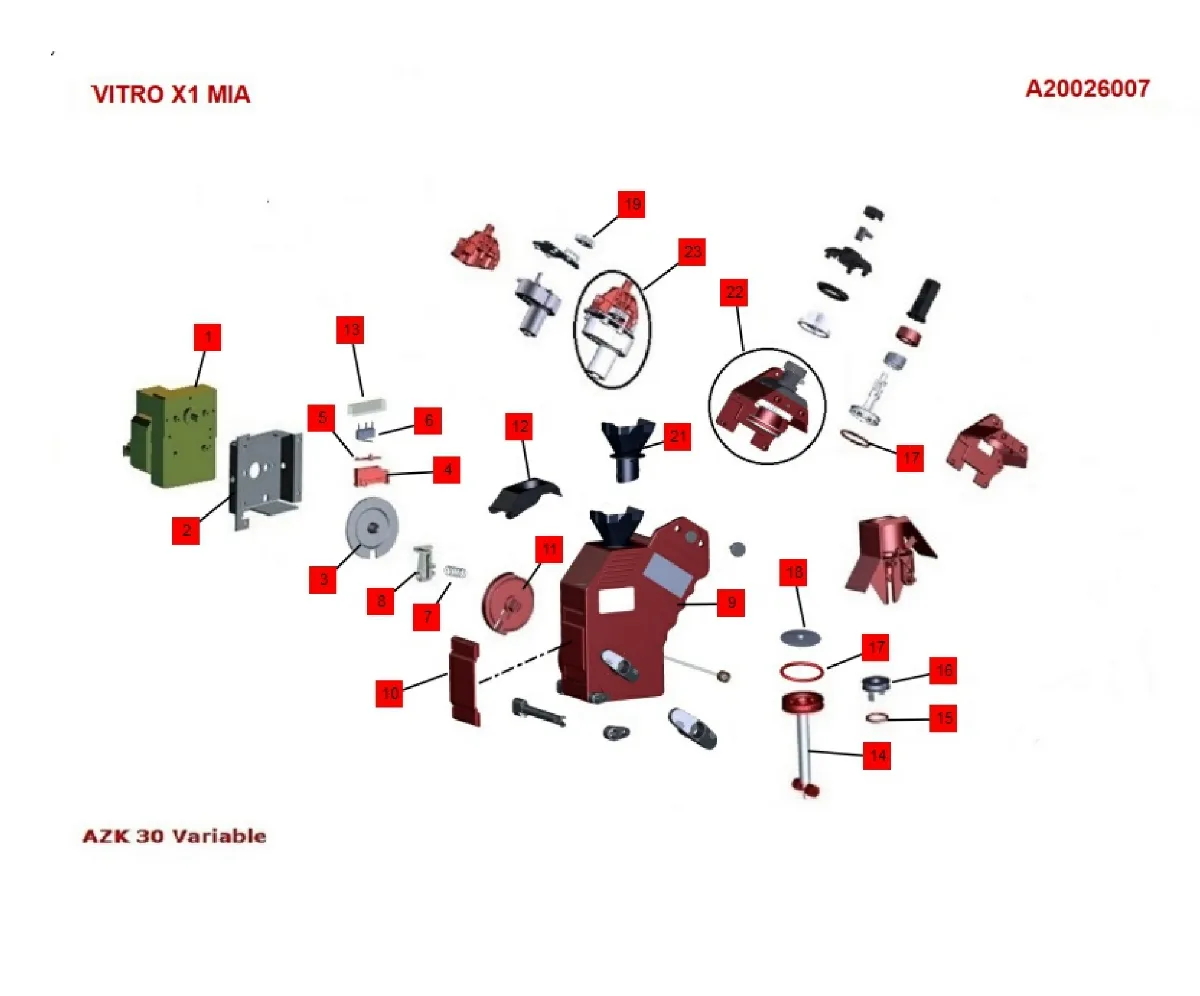

Piezas de esta lámina
- 1 MOTOR BITRON MR 330 H30 BC
- 2 SOPORTE MOTOR VITRO S1
- 3 DISCO MOTOR
- 4 SOPTE. MICRO
- 5 PALANCA MICRO
- 6 MICROR OMRON SS-5GLT
- 7 MUELLE GATILLO
- 8 GATILLO
- 9 CTO. GRUPO INFERIOR AZK30 VAR.
- 10 TAPA LATERAL GRUPO
- 11 LEVA GRUPO
- 12 EMBUDO RASCADOR 48
- 12 CTO. MAZO AGOTADO CAFE M03
- 13 TAPA MICRO GRUPO
- 14 PISTON INFERIOR 48
- 15 JUNTA TORICA ORSI ¥20.29X2.62
- 16 TAPA JUNTA VASTAGO
- 17 O-RING OR 40.87x3.53 VMQ70 FDA RED
- 18 DUCHA DIAMETRO 48
- 19 PIÑON INVERSOR
- 21 COND.ARRANQUE 12uF 5% 450V50-60Hz
- 22 CTO. SOPORTE PISTON GRUPO AZK30 VARIABLE
- 23 CTO. MOTOR PISTON GRUPO VARIABLE AZK30
Lámina 8
Lámina 8 de 12
Piezas de esta lámina

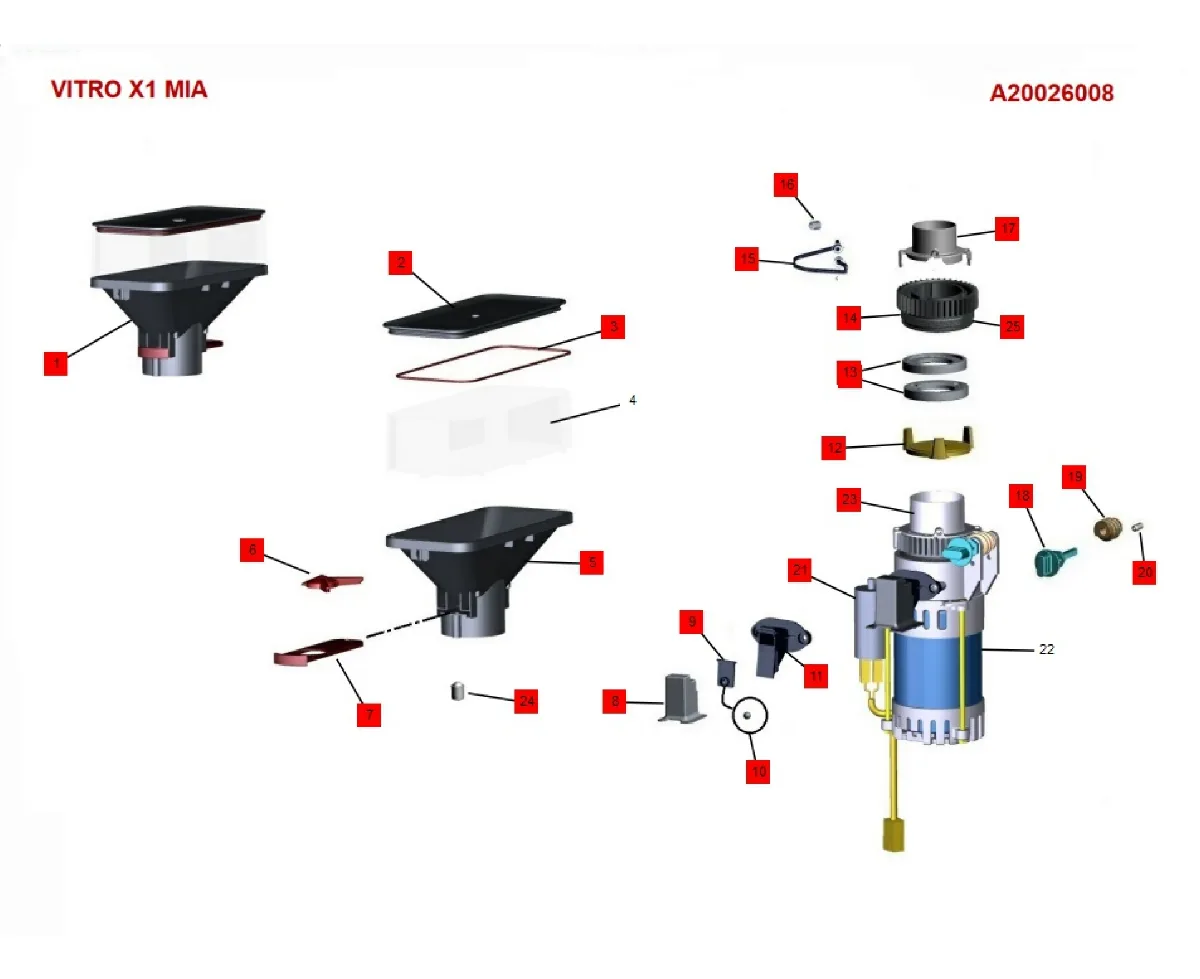

- 1 CTO. TOLVA GRANO VITRO 1,2KG SR C/PIN
- 2 TAPA TOLVA GRANO VITRO
- 3 JUNTA TORICA OR VMQ FDA ø139.5xø3 RED
- 5 BASE TOLVA GRANO VITRO NSF NEGRA
- 6 PROTECTOR MOLINO TOLVA GRANO VITRO
- 7 OBTURADOR TOLVA GRANO VITRO
- 8 CAIDA TUNEL CAFE
- 9 TAPA TUNEL CAFE
- 10 BOLA ACERO INOX. DIAMETRO 7
- 11 TUNEL CAFE
- 12 PORTAMUELAS INFERIOR M05
- 13 Muelas de Molino (x2 por paquete)
- 14 PORTAMUELAS SUPERIOR M05
- 15 CTO. MAZO AGOTADO CAFE M03
- 16 TAPON TILL
- 17 PORTAMUELAS SUPERIOR M05
- 18 EJE SINFIN CORTO
- 19 SINFIN
- 20 POSICIONADOR VASTAGO M5 REF: W302T2-5
- 21 COND.ARRANQUE 12uF 5% 450V50-60Hz
- 23 SOPORTE SENSORES TOLVA GRANO VITRO
- 24 Posicionador EH 22080.0008
- 25 JUNTA TORICAVMQFDA6 ø70,0xø3,0 70Sh
Lámina 9
Lámina 9 de 12

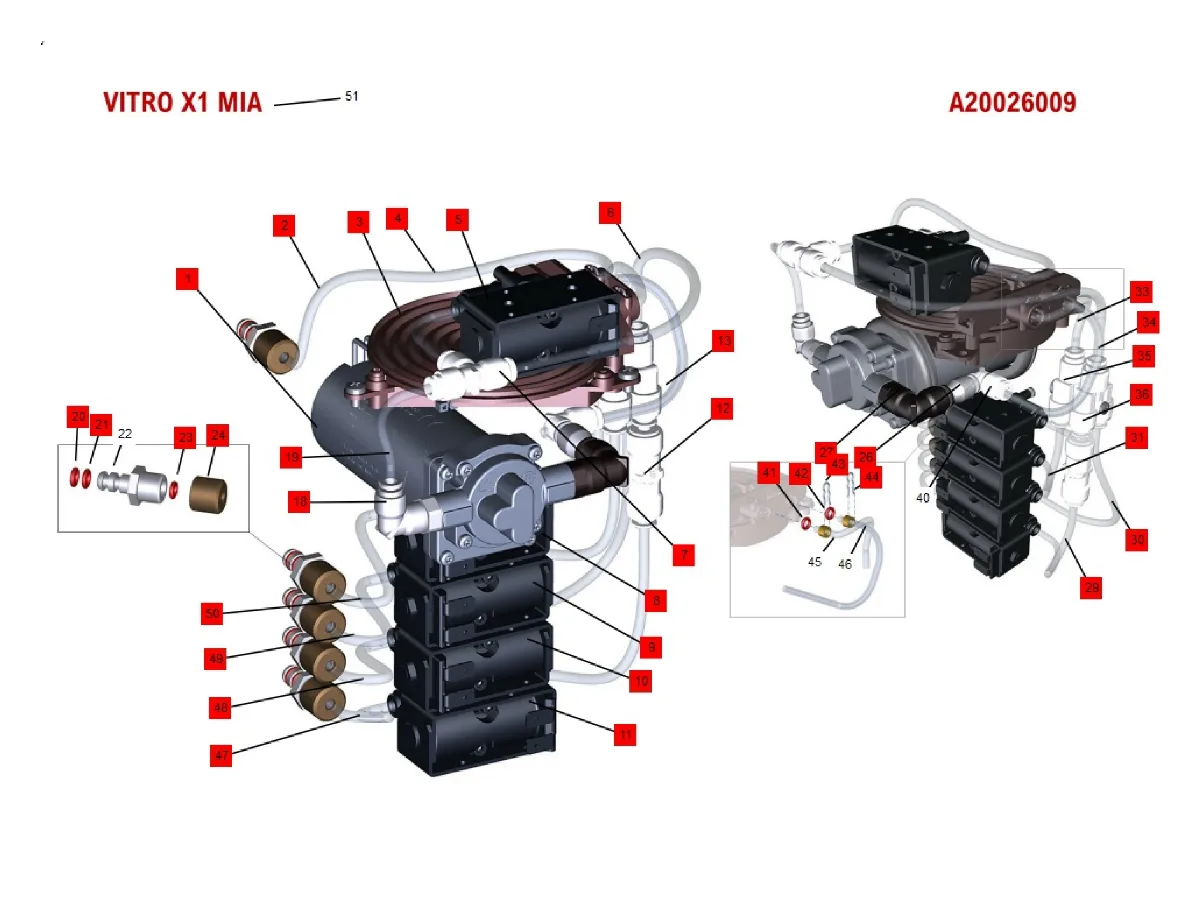

Piezas de esta lámina
- 1 CTO. MAZO BOMBA FRESHMILK
- 2 TUBO PTFE TEFLON 2,5X4mmLEGRIS1025T0400
- 2 LATIGUILLO 220 CASQUILLO CONICO
- 3 CALENTADOR FTH-MK II 2300W 230VHP-DT
- 4 TUBO PTFE TEFLON 2,5X4mmLEGRIS1025T0400
- 5 EV 2/2 ETV-222-A20-4FF-024/ = -U0
- 6 TUBO PTFE TEFLON 2,5X4mmLEGRIS1025T0400
- 7 T DIA 4= 954P3-4FF
- 8 EV 2/2 ETV-222-A20-4FF-024/ = -U0
- 9 EV 2/2 ETV-222-A20-4FF-024/ = -U0
- 10 EV 2/2 ETV-222-A20-4FF-024/ = -U0
- 11 EV 2/2 ETV-222-A20-4FF-024/ = -U0
- 12 VÁLVULA ANTIRRETORN VRN-947-P340-4FF-D4
- 13 Y DIA 4=982P3-4FF
- 18 L DIA 4-1/8" 930P3-4FF-1/8
- 19 TUBO PTFE TEFLON 2,5X4mmLEGRIS1025T0400
- 20 JUNTA TORICA ORSI ¥4.47X1.78
- 21 JUNTA TORICA ORSI ¥4.47X1.78
- 23 JUNTA TORICA ORSI ¥3.68X1.78
- 24 TUERCA MOL M 12x1,5
- 26 ACELERADOR M-F Ø6 -INSIDE Ø 0.6 mm
- 27 L DIA 6-1/8" 930P3-6FF-1/8
- 29 TUBO PTFE TEFLON 2,5X4mmLEGRIS1025T0400
- 30 TUBO PTFE TEFLON 2,5X4mmLEGRIS1025T0400
- 31 TUBO PTFE TEFLON 2,5X4mmLEGRIS1025T0400
- 33 TUBO PTFE TEFLON 2,5X4mmLEGRIS1025T0400
- 34 TUBO PTFE TEFLON 2,5X4mmLEGRIS1025T0400
- 35 Y DIA 4=982P3-4FF
- 36 Y DIA 4=982P3-4FF
- 41 JUNTA TORICA 4x2 VMQ FDA RED
- 42 JUNTA TORICA 4x2 VMQ FDA RED
- 43 GRUPILLA SEGURIDAD Ø4
- 44 GRUPILLA SEGURIDAD Ø4
- 47 LATIGUILLO 150 CASQUILLO CONICO
- 48 LATIGUILLO 150 CASQUILLO CONICO
- 49 LATIGUILLO 150 CASQUILLO CONICO
- 50 LATIGUILLO 150 CASQUILLO CONICO
Lámina 10
Lámina 10 de 12
Piezas de esta lámina

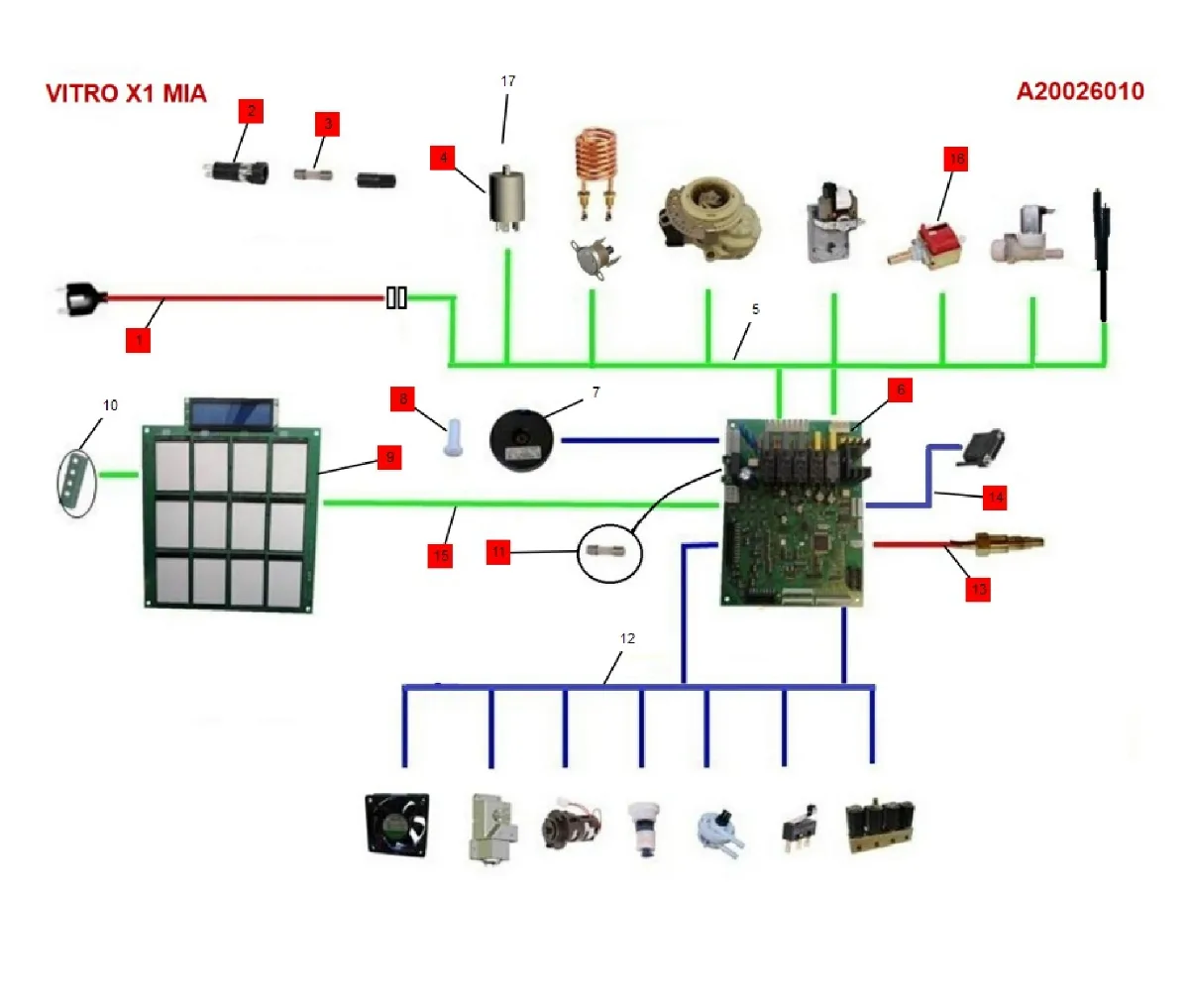

- 1 MANGUERA SCHUKO A IEC (EN60320 C13) 10A
- 2 PORTAF. LITTELFUSE-WICKMANN 823+835
- 3 FUSIBLE TEMPORIZADO TIPO T 10A
- 4 POWER LINE FILTER 470nF/10nF/680K/0.54mH
- 6 TARJETA CONTROL ZEN M03
- 8 CASQUILLO TRASFORM. VITALE S
- 9 TARJETA TECLADO ZEN 12T UK
- 11 FUSIBLE TEMPORIZADO TIPO "T" 6,3A
- 13 CTO. SONDA TEMPERATURA INOX
- 14 MAZO RS232 PC-VITALE
- 15 MAZO BUS CAN 1000
- 16 BOMBA ULKA EX5 230V 50HZ 48W

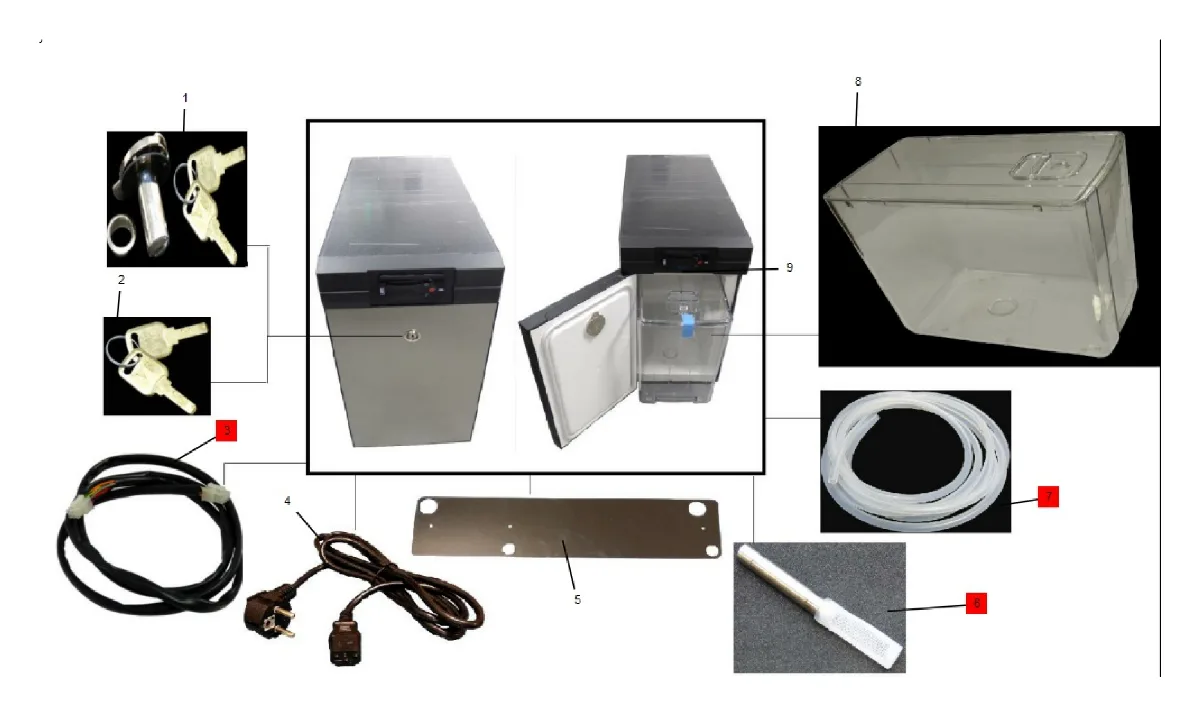

Lámina 11
Lámina 11 de 12
Piezas de esta lámina
Lámina 12
Lámina 12 de 12
Piezas de esta lámina

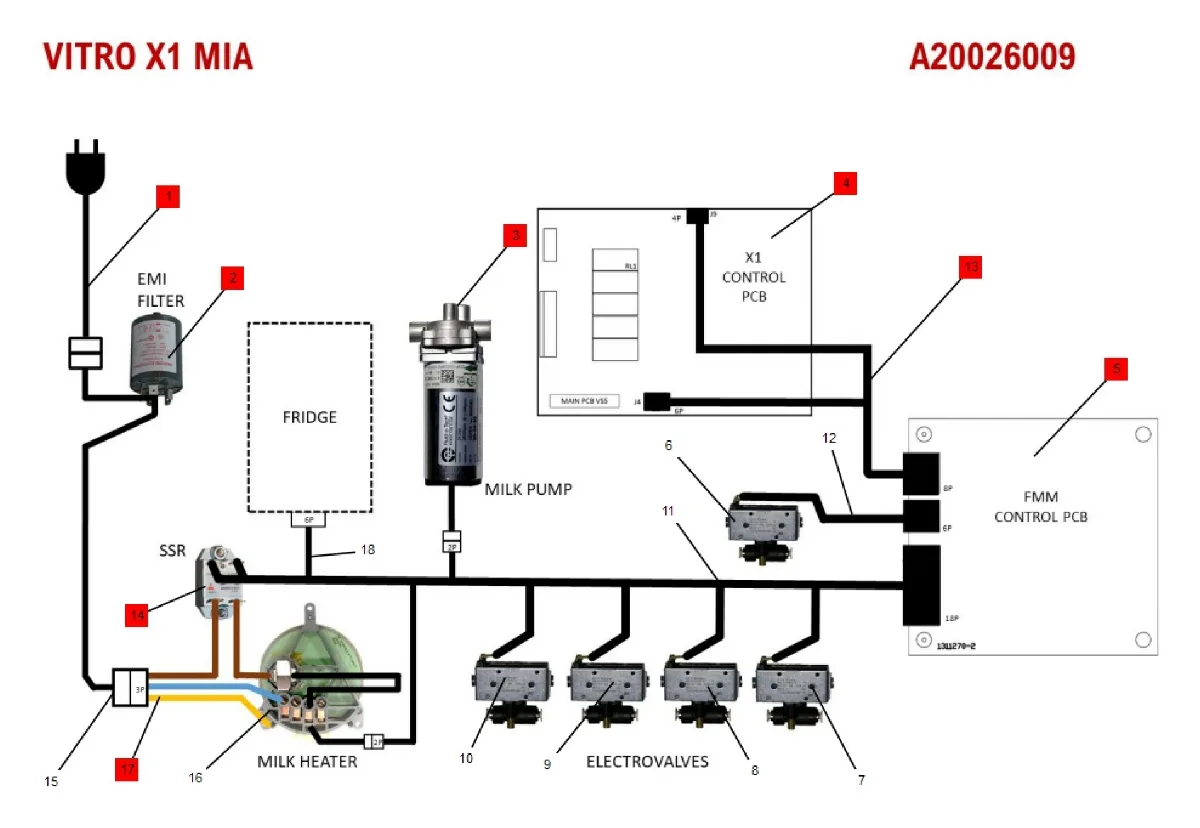

- 1 MANGUERA SCHUKO A IEC (EN60320 C13) 10A
- 2 POWER LINE FILTER 470nF/10nF/680K/0.54mH
- 3 CTO. MAZO BOMBA FRESHMILK
- 4 TARJETA CONTROL ZEN M03
- 5 TARJETA MODULO FRESHMILK I2C
- 13 MAZO ALIMENTACION + I2C MODULO FRESHMILK
- 14 SOLID STATE RELAY CARLOGAVAZZI RF1A23L25
- 17 MAZO HEATER FRESHMILK
